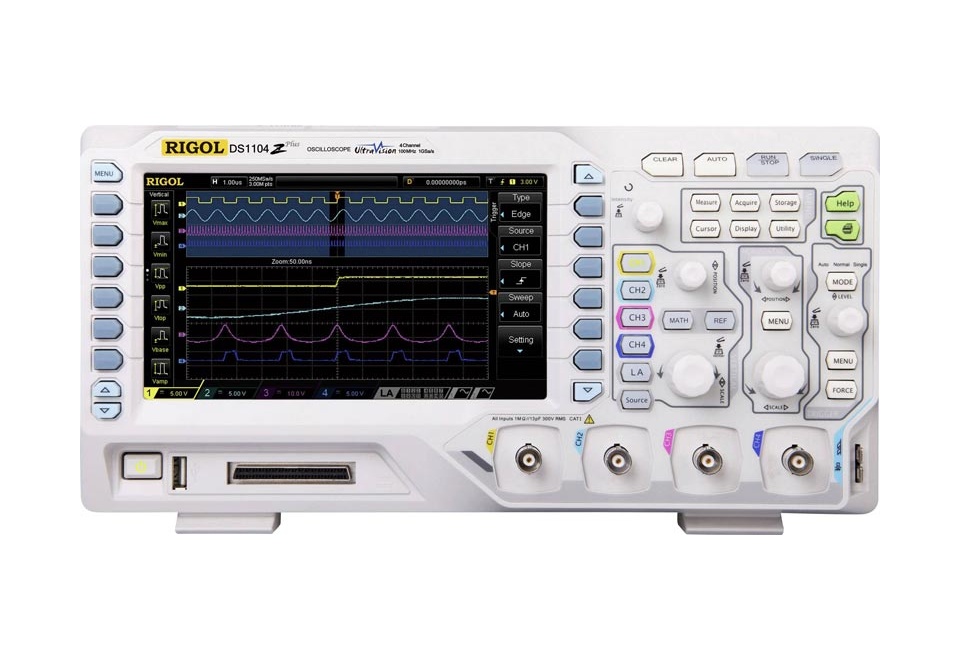

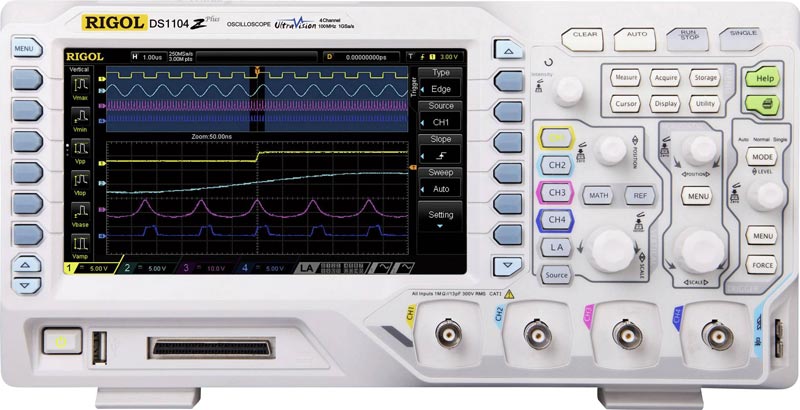

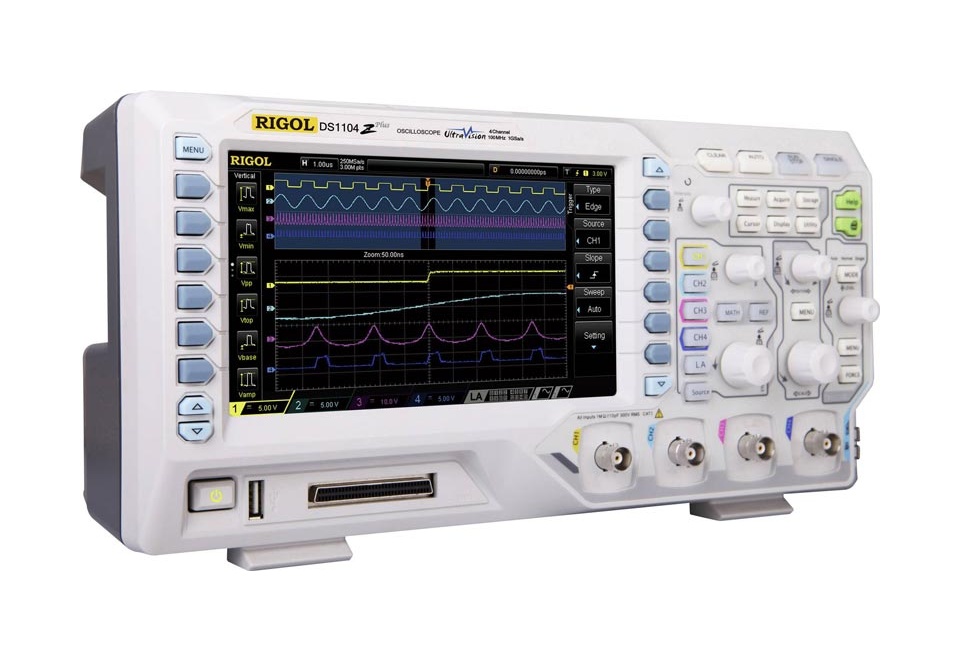

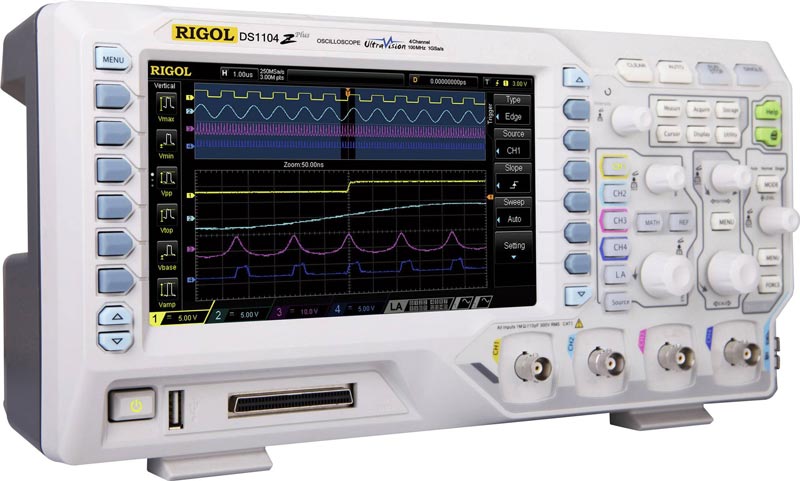

Осциллограф цифровой RIGOL DS1074Z Plus
Осциллограф цифровой RIGOL DS1074Z Plus
64665 RUB
Описание
Цифровой осциллограф DS1074Z Plus: функциональные возможности
Осциллограф DS1074Z Plus, оснащенный технологией UltraVision, представляет собой высокопроизводительное устройство для анализа электрических сигналов с полосой пропускания до 100 МГц. Он обладает расширенным функционалом по сравнению с аналогами и позволяет декодировать и синхронизировать сигналы последовательных шин. Это делает его незаменимым инструментом при разработке и анализе встраиваемых систем. Благодаря 16-канальному логическому анализатору, DS1074Z Plus способен исследовать смешанные цифровые сигналы.
Перед началом эксплуатации с осциллографом необходимо внимательно изучить руководство пользователя. Это позволит избежать рисков поражения электрическим током, повреждения прибора в результате неправильной эксплуатации или использования неисправного устройства. После ознакомления с руководством рекомендуется изучить переднюю и заднюю панели осциллографа, а также проверить наличие и функционал всех комплектующих.
Уникальные характеристики DS1074Z Plus делают его незаменимым инструментом для исследований и отладки электронных схем. Модификация Rigol DS1074Z Plus оснащена:
- высокой скоростью захвата осциллограмм;
- большой глубиной памяти;
- удобной системой навигации;
- полным набором триггерных функций;
- 4 аналоговыми и 16 цифровыми каналами;
- максимальной частотой дискретизации в реальном времени 1 Гвыб/сек;
- многоступенчатой шкалой яркости с регулировкой яркости сигналов от аналоговых каналов;
- автоматической настройкой отображаемых сигналов;
- широким набором математических операций;
- возможностью масштабирования;
- функцией одновременного отображения 5 измерений.
DS1074Z Plus широко применяется в лабораторных исследованиях, при проведении наладочных работ на производстве и в образовательных целях. Он зарекомендовал себя как эффективный инструмент отладки в компьютерных технологиях, авиакосмической отрасли и сфере обороны.
Управление осциллографом осуществляется с помощью многофункциональной ручки управления, необходимых клавиш, а также портов и разъемов. Пользователь может производить настройки, управлять триггером, проводить измерения, управлять отображением и выполнять другие функции. Результаты анализа сигналов отображаются на жидкокристаллическом дисплее.
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Полоса пропускания | 70 MГц | |
| Режим дискретизации | Реальное время | |
| Количество каналов | 4 аналоговых + 16 цифровых (опция) | |
| Регистрация | Режим | Обычный; Пиковый детектор 4 нс (аналоговые каналы), 4 нс (цифровые каналы - опция); Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок); Высокое разрешение 12 бит |
| Максимальная дискретизация (реальное время) | Аналоговые каналы - 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала); Цифровые каналы (опция) - 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов) | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | аналоговые каналы: 1 MΩ±1% || 15 пФ ±3 пФ; цифровые каналы (опция): 100 кΩ±1% || 8 пФ ±3 пФ | |
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |
| Максимальное входное напряжение | Аналоговые каналы: 300 Вскз CAT I, 100 Вскз CAT II; Переходное перенапряжение 1000 Вп-п; Цифровые каналы (опция): 40 Вскз CAT I; Переходное перенапряжение 800 Вп-п; | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 30000 осциллограмм/сек |
| Интерполяция | (sin x)/x | |
| Глубина записи | Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М; Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М; Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М; Цифровые каналы (опция): 24 М (8 каналов) / 12 М (16 каналов) | |
| Коэффициент развертки | 5 нс/дел ~ 50 с/дел, с шагом 1~2~5 | |
| Погрешность временной базы | ≤±25 ppm | |
| Максимальная задержка | Пред-запуск: ≥ 1/2 (Глубина записи / Частота дискретизации); Пост-запуск: 1 с....500 с | |
| Режимы | Y-T, X-Y, самописец, задержка | |
| Параметры вертикальной системы | Вертикальное разрешение | Аналоговые каналы: 8 бит; Цифровые каналы (опция): 1 бит |
| Аналоговые каналы | ||
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 499 мВ/дел) | |
| ±100 В (500 мВ/дел ~ 10 В/дел ) | ||
| Полоса пропускания для аналогового периодического сигнала | DC ~ 70 МГц | |
| Полоса пропускания для однократного сигнала | DC ~ 70 МГц | |
| Ограничение полосы пропускания | 20 МГц | |
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |
| Время нарастания | ≤5 нс (типичное) | |
| Погрешность коэффициент усиления | <10 мВ: ±4% от полной шкалы | |
| ≥10 мВ: ±3% от полной шкалы | ||
| Погрешность смещения | ±0,1 дел ±2 мВ ±1% смещения | |
| Изоляция между каналами | ≥40 дБ | |
| Цифровые каналы (опция MSO Upgrade) | ||
| Пороги | 1 группа из 8 каналов, настраиваемые | |
| Уровень порогов | TTL (1,4 В); 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В); 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В); ECL (-1,3 В); PECL (+3,7 В); LVDS (+1,2 В); 0 В; Настраиваемые пользователем | |
| Диапазон значений порогов | ±15 В с шагом 10 мВ | |
| Погрешность установки порога | ±(100 мВ + 3% от установленного значения) | |
| Максимальный динамический диапазон | ±10 В + значение порога | |
| Минимальный размах напряжения | 500 мВп-п | |
| Вертикальное разрешение | 1 бит | |
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓ | |
| Отображение | 5 измерений одновременно | |
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |
| Частотомер | встроенный, 6 разрядов | |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, фильтр | |
| FFT окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| Отображение в режиме БПФ | полное окно, половина окна | |
| Масштаб для FFT окна | dB/dBm, Vrms | |
| Фильтр | ФНЧ, ФВЧ, полосовой, режекторный | |
| Количество шин для декодирования | 2 | |
| Декодирование | Parallel, RS-232/UART, I²C, SPI | |
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 70 |
| Частота дискретизации, Гвыб/сек: | 1 |
| Max длина записи, млн. точек: | 24000000 |
| Внесен в Госреестр РФ: | № 82665-21 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | DS1074Z Plus |
| Производитель: | RIGOL |
| Госреестр: | Да |
