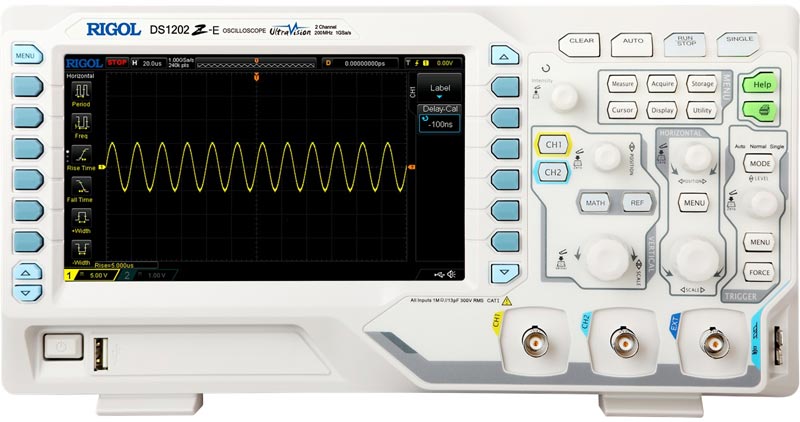

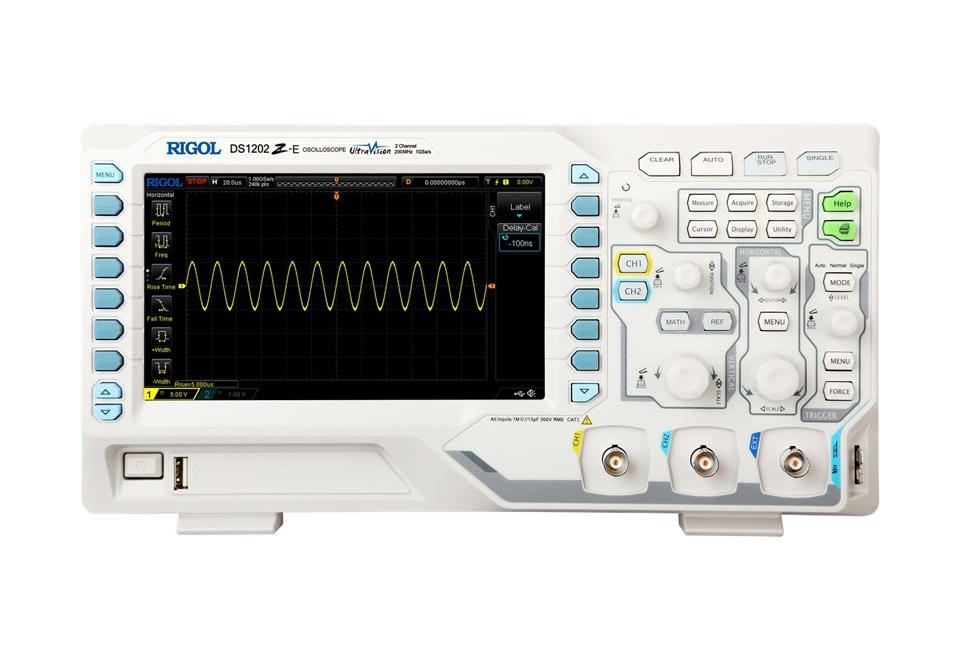

Осциллограф цифровой RIGOL DS1102Z-E
Осциллограф цифровой RIGOL DS1102Z-E
46300
RUB
Описание
Цифровой осциллограф Rigol DS1102Z-E представляет собой высокоточный прибор, предназначенный для анализа и измерения электрических сигналов в различных цепях. Оборудованный двумя независимыми аналоговыми каналами с полосой пропускания 100 МГц и входом внешнего запуска, он обеспечивает точную регистрацию сигналов посредством пикового детектора.
Rigol DS1102Z-E обладает широким функционалом, включая курсорные и автоматические измерения, возможность одновременного отображения до 5 каналов измерений и встроенные полосовые режекторные фильтры для подавления помех.
С компактными размерами (масса 2,9 кг) и потребляемой мощностью менее 50 Вт в номинальном режиме, осциллограф отличается энергоэффективностью.
Rigol DS1102Z-E оснащен встроенной системой помощи и поддержкой дистанционного управления. Многоязычный интерфейс, включая русский язык, обеспечивает удобство использования. Пользователи имеют доступ к 15 видам запуска и неограниченным возможностям математической обработки данных. Для подключения к персональным компьютерам и ноутбукам предусмотрены интерфейсы USB Host, USB-Device и высокоскоростной канал LAN.
Область применения Rigol DS1102Z-E охватывает различные отрасли промышленности:
- Телекоммуникации: Диагностика и тестирование телекоммуникационного оборудования.
- Автомобилестроение: Диагностика электронных блоков управления, корректировка систем топливоподачи, поиск неисправных датчиков.
- Медицинская промышленность: Тестирование и калибровка медицинского оборудования.
- Приборостроение: Настройка и тестирование точных микропроцессорных устройств.
Кроме того, осциллограф широко используется в сервисных мастерских по ремонту бытовой электроники, приборов и оборудования.
Технические характеристики
| Характеристики | Значения |
|---|---|
| Полоса пропускания | 100 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
| Скорость захвата осциллограмм | 30000 осц. / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1%, 15 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0,01Х - 1000Х с шагом 1-2-5 |
| Максимальное входное напряжение | 300 В CAT I, 100 В CAT II |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 24 Мб в одноканальном режиме 12 Мб в двухканальном режиме |
| Коэффициент развёртки | 2 нс / дел - 50 с / дел, 1, 2, 5 шаг |
| Точность | ≤ ± 25 ppm |
| Максимальный диапазон задержки | отрицательная задержка: ≥ 1 / 2 ширины экрана положительная задержка: 1 - 500 с |
| Смещение нуля | ± 0,5 дел * минимальная шкала времени |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Диапазон смещения | ± 2 В (1 мВ / дел - 499 мВ / дел) ± 100 В (500 мВ / дел - 10 В / дел ) |
| Низкочастотный предел | ≤ 5 Гц ( на входе BNC) |
| Погрешность коэффициента усиления | < > ≥ 10 мВ: ± 3% от полной шкалы |
| Погрешность смещения | ± 0,1 дел ± 2 мВ ± 1% смещения |
| Время нарастания сигнала | 3,5 нс |
| Изоляция между каналами | ≥ 40 дБ |
| Система синхронизации | |
| Режимы триггера | фронт, рант, окно, N-фронт, наклон, продолжительность, видео, задержка, тайм-аут, настройка / удержание, RS232 / UART, I2C, SPI |
| Диапазон уровня запуска триггера | внутренний: ± 5 делений от центра экрана внешний: EXT ± 4 В |
| Чувствительность триггера | 1 дел (< > 0,3 дел (> 5 мВ) |
| Диапазон удержания триггера | 16 нс - 10 с |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Диапазон удержания | 8 нс - 10 с |
| Запуск по ранту | |
| Режим запуска | >, , > |
| Полярность | положительная, отрицательная |
| Диапазон удержания | 8 нс - 10 с |
| Запуск по окну | |
| Режим запуска | запуск по нарастающему, по ниспадающему, нарастающему / ниспадающему |
| Позиция триггера | вход, выход, время |
| Диапазон удержания | 8 нс - 10 с |
| Запуск по N-фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Диапазон удержания | 16 нс - 10 с |
| Номер фронта | 1 - 65535 |
| Запуск по наклону | |
| Режим запуска | отрицательный, положительный |
| Диапазон удержания | 8 нс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL / SECAM, 480P, 576P |
| Настройка | H, L, X, нарастающий, ниспадающий |
| Запуск по задержке | |
| Режим запуска | нарастающий, ниспадающий |
| Диапазон удержания | 16 нс - 10 с |
| Тип задержки | >, , >, >< |
| Запуск по тайм-ауту | |
| Режим запуска | нарастающий, ниспадающий, нарастающий / ниспадающий |
| Диапазон удержания | 16 нс - 10 с |
| Запуск по продолжительности | |
| Шаблон | H, L, X |
| Тип | >, , > |
| Диапазон удержания | 8 нс - 10 с |
| Запуск по настройки / удержанию | |
| Шаблон данных | H, L, X |
| Тип | >, , > |
| Диапазон удержания | 8 нс - 1 с |
| Запуск по RS232 / UART | |
| Полярность | нормальная, инвертированная |
| Условие запуска | пуск, ошибка, ошибка проверки, дата |
| Скорость передачи | 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с, 115200 бит/с, 230400 бит/с, 460800 бит/с, 921600 бит/с, 1 Мбит/с |
| Биты данных | 5 бит, 6 бит, 7 бит, 8 бит |
| Запуск по I2C | |
| Условие запуска | пуск, перезагрузка, стоп, отсутствует ACK, адрес, данные, A & D |
| Адресные биты | 7 бит, 8 бит, 10 бит |
| Диапазон адресов | от 0 до 127, от 0 до 255, от 0 до 1023 |
| Длина байта | 1 - 5 |
| Запуск по SPI | |
| Условие запуска | тайм-аут, CS |
| Диапазон удержания | 16 нс - 10 с |
| Биты данных | 4 - 32 бит |
| Настройка линии передачи данных | H, L, X |
| Система змерения | |
| Курсорные измерения | △ V, △ T, 1 / △ T, автоматический курсор |
| Автоматическое измерение | период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, tVmax, tVmin, положительная скорость, отрицательная частота, задержка, фаза, максимум, минимум, пиковое значение, верхнее значение, нижнее значение, амплитуда, среднее значение, среднеквадратичное значение, превышение, предварительная съемка, площадь, площадь периода, периодические средние значения, отклонение |
| Математические функции | A + B, A - B, A × B, A / B, FFT, A && B, A || B, A ^ B, ! A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter |
| Отображение | 5 измерений одновременно |
| Частотомер | встроенный, 6 разрядов |
| Количество шин для декодирования | 2 |
| Декодирование | Parallel, RS-232/UART, I²C, SPI |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT LCD - экран, 800 * 480 точек |
| Питание | 100 - 240 В AC, 45 - 440 Гц |
| Потребляемая мощность | максимум 50 Вт |
| Предохранитель | Т, 2 А, 250 В |
| Поддержка счетчика | есть |

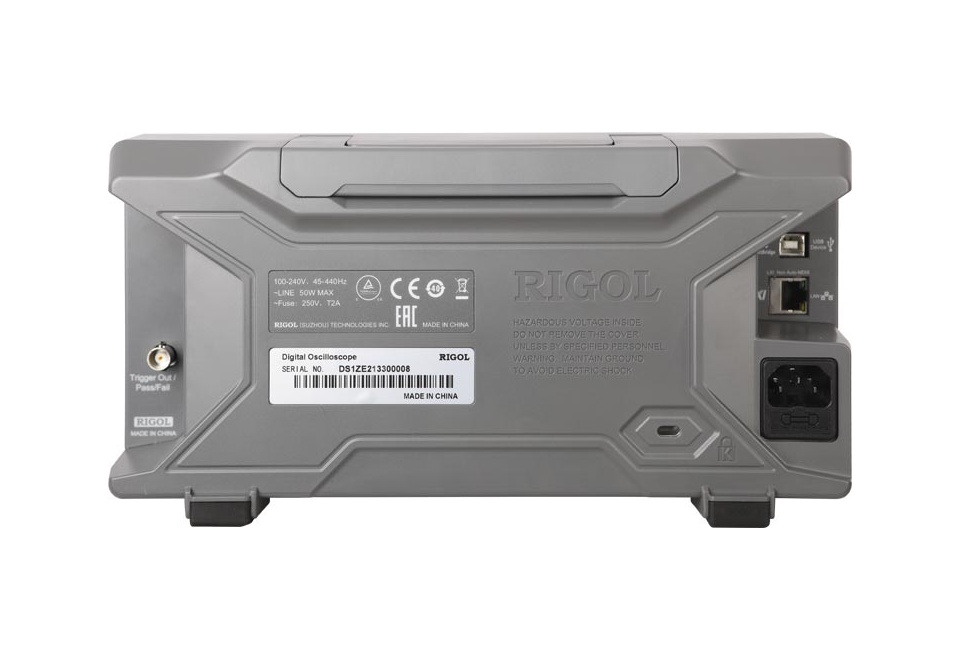

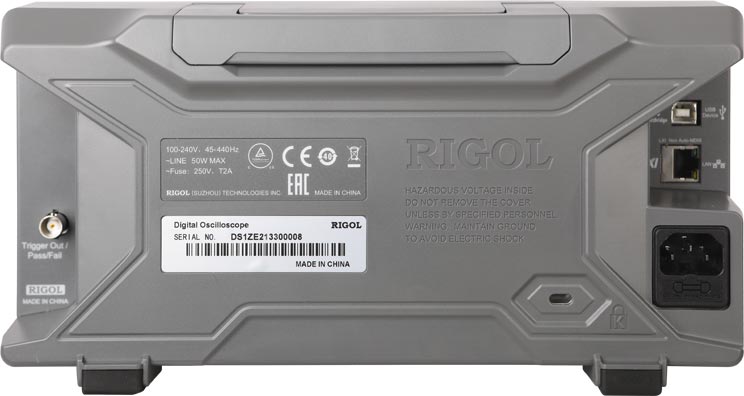

| Интерфейс | USB, LAN, Aux (TrigOut / PassFail) |
| Рабочая температура | от 0 С до 40 С |
| Температура хранения | от -20 С до 60 С |
| Относительная влажность | до 90% |
| Габариты | 313 х 161 х 122 мм |
| Вес нетто | 2,9 кг |
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 100 |
| Частота дискретизации, Гвыб/сек: | 1 |
| Max длина записи, млн. точек: | 24000000 |
| Внесен в Госреестр РФ: | Нет |
| Возможность поверки: | Только калибровка |
| Интервал между поверками: | --- |
| Гарантия: | 12 месяцев |
| Модель: | DS1102Z-E |
| Производитель: | RIGOL |
| Госреестр: | Нет |
