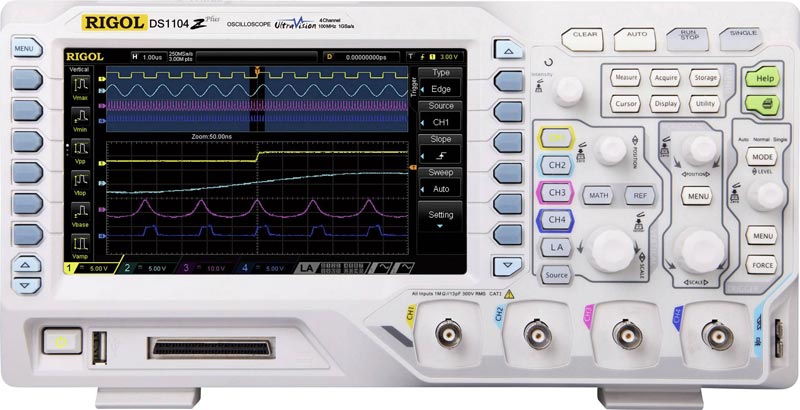

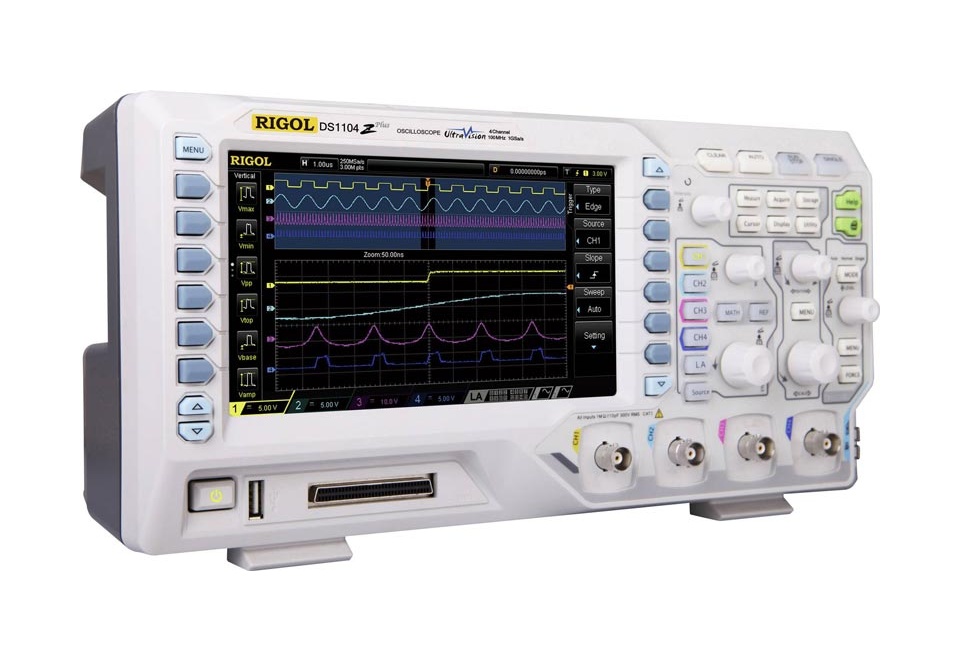

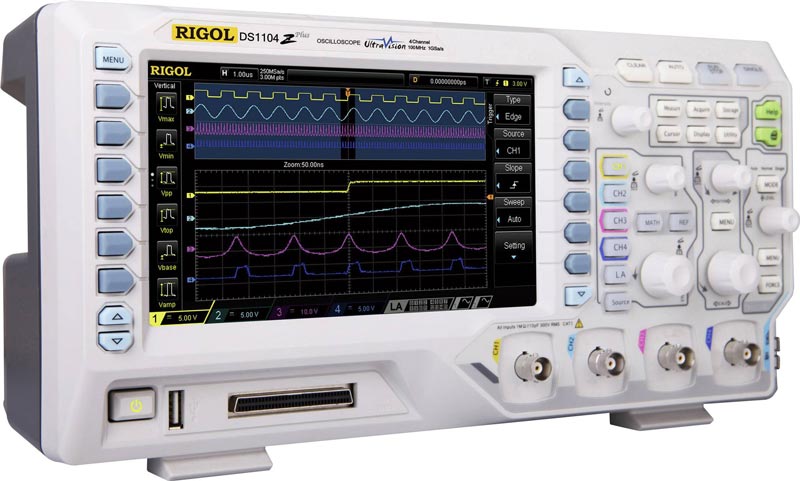

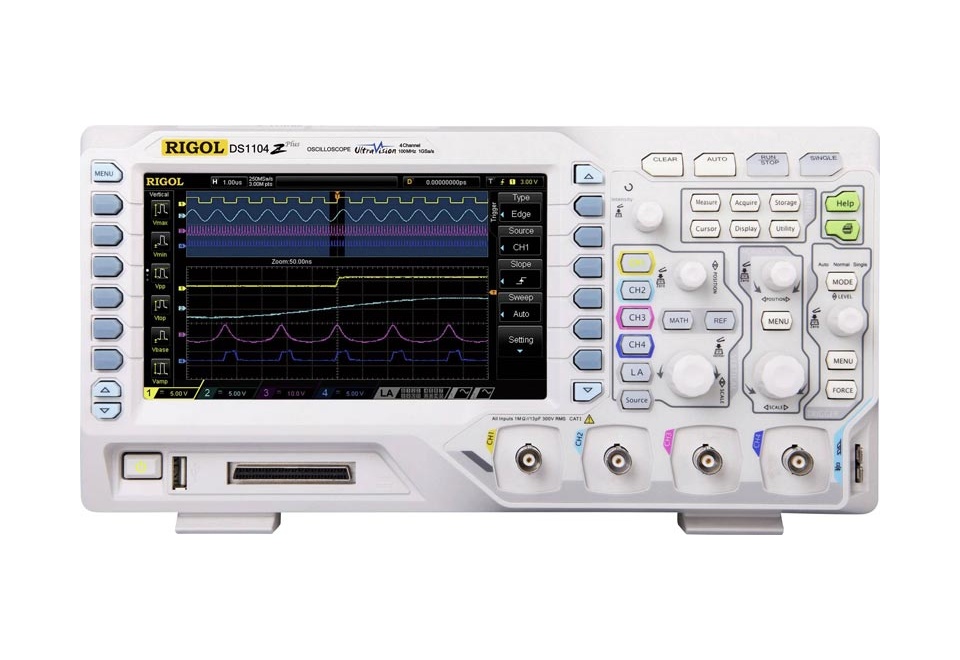

Осциллограф цифровой RIGOL DS1104Z-S Plus
Осциллограф цифровой RIGOL DS1104Z-S Plus
101130
RUB
Описание
DS1104Z-S Plus: Цифровой осциллограф для современных задач
DS1104Z-S Plus – это 4-канальный цифровой запоминающий осциллограф с полосой пропускания 100 МГц и максимальной частотой дискретизации в режиме реального времени до 1 Гвыб/с. Устройство обладает способностью запоминать до 30 000 осциллограмм в секунду при глубине памяти 24 М точек (6 М точек на канал).
В конструкцию осциллографа встроен 2-канальный генератор сигналов с полосой частот от 100 МГц до 25 МГц. Прибор оснащен новейшим 12-битным АЦП. DS1104Z-S Plus является усовершенствованной версией модели RIGOL DS1104Z-S.
Оптимизированный для пользователя
DS1104Z-S Plus оснащен большим 7-дюймовым LCD экраном высокого разрешения, что существенно улучшает пользовательский интерфейс. Он идеально подходит для разработки и ремонта современной электроники, включая системы связи 4-го поколения и автомобильные радары.
Наследственные достоинства RIGOL
DS1104Z-S Plus сохраняет традиционные преимущества осциллографов марки RIGOL: компактный дизайн, малые габариты и широкий спектр встроенных функций для измерения параметров сигналов.
Osciilograph DS1104Z-S Plus поддерживает синхронизацию и декодирование сигналов последовательных шин, что делает его идеальным инструментом для разработки и анализа встраиваемых систем.
Для исследования логических цифровых сигналов доступен 16-канальный пробник (RIGOL RPL1116), приобретаемый отдельно как опция "MSO Upgrade". Эта функция позволяет использовать DS1104Z-S Plus для проектирования и отладки схем со смешанными сигналами.
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Полоса пропускания | 100 MГц | |
| Режим дискретизации | Реальное время | |
| Количество каналов | 4 | |
| Регистрация | Режим | Обычный |
| Пиковый детектор 4 нс | ||
| Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) | ||
| Макс. дискретизация (реальное время) | 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала) | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ±2% || 13 пФ ±3 пФ | |
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |
| Максимальное входное напряжение | 300 Вскз CAT I, 100 Вскз CAT II | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 30000 осц./сек |
| Интерполяция | (sin x)/x | |
| Глубина записи | Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М (опция) | |
| Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М (опция) | ||
| Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М (опция) | ||
| Коэффициент развертки | 5 нс/дел ~ 50 с/дел, с шагом 1~2~5 | |
| Погрешность временной базы | ≤±25 ppm | |
| Максимальная задержка | Пред-запуск: ≥ 1 ширины экрана | |
| Пост-запуск: 1 с....100000 с | ||
| Режимы | Y-T, X-Y, самописец, задержка | |
| Параметры вертикальной системы | Вертикальное разрешение | 8 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 499 мВ/дел) | |
| ±100 В (500 мВ/дел ~ 10 В/дел ) | ||
| Полоса пропускания для аналогового периодического сигнала | DC ~ 100 МГц | |
| Полоса пропускания для однократного сигнала | DC ~ 100 МГц | |
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |
| Время нарастания | ≤5 нс (типичное) | |
| Погрешность коэф.усиления | <10 мВ: ±4% от полной шкалы | |
| ≥10 мВ: ±3% от полной шкалы | ||
| Погрешность смещения | ±0,1 дел ±2 мВ ±1%смещения | |
| Изоляция между каналами | ≥40 дБ | |
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Widtd, Negative Pulse Widtd, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓ | |
| Отображение | 5 измерений одновременно | |
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |
| Частотомер | встроенный, 6 разрядов | |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs | |
| FFT окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| Шкала для FFT окна | dB/dBm, Vrms | |
| Количество шин для декодирования | 2 | |
| Декодирование | Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция) | |
| Параметр | Значение |
| Дисплей | |
| Тип дисплея | диагональ 7” , ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 480 (по вертикали) точек |
| Количество цветов | 160 000 цветов |
| Послесвечение | мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
| Тип отображения | векторный, точками |
| Выход для компенсации пробника | |
| Выходное напряжение (типичное) | амплитуда 3 Вп-п |
| Частота (типичное) | Меандр 1 кГц |
| Интерфейс | |

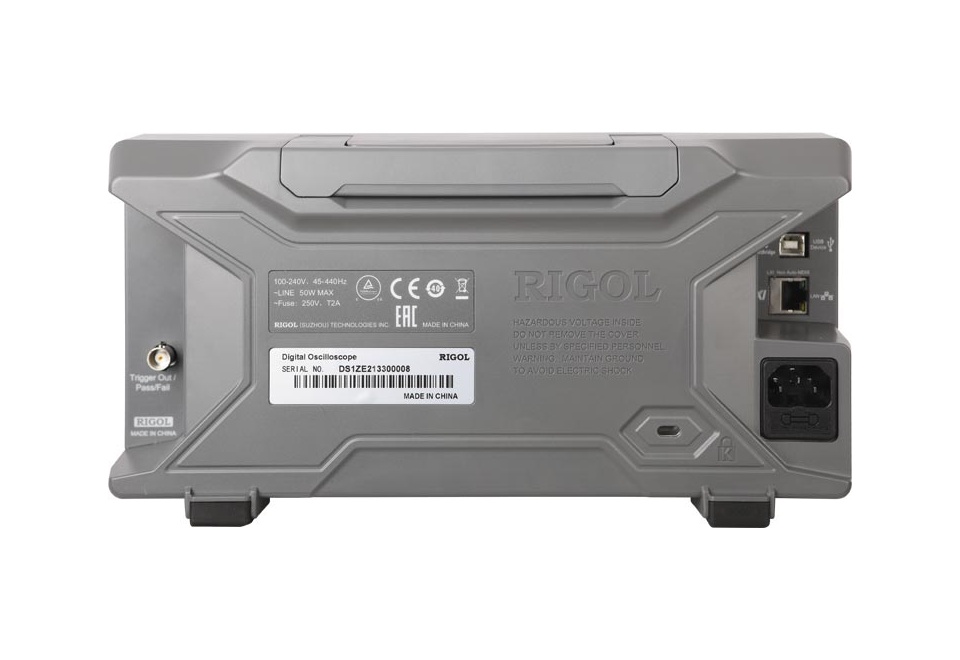

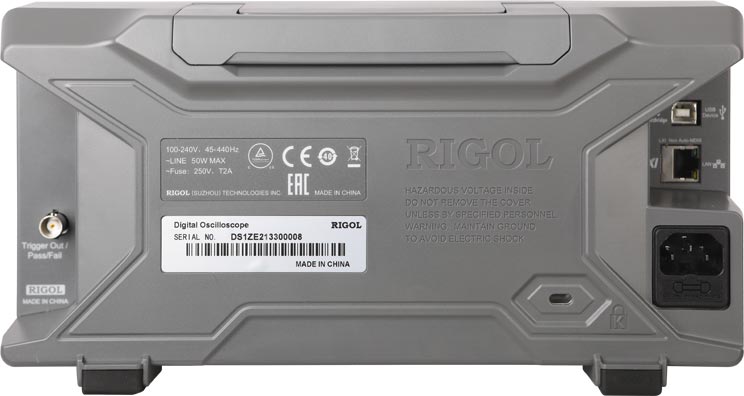

| Стандартный | USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail) |
| Питание | |
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
| Потребляемая мощность | <50 Вт |
| Предохранитель | 2 A, T тип, 250 В |
| Массо-габаритные параметры | |
| Габаритные размеры | 323,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г) |
| Вес | Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой) |
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 100 |
| Частота дискретизации, Гвыб/сек: | 1 |
| Max длина записи, млн. точек: | 12000000 |
| Внесен в Госреестр РФ: | № 82665-21 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | DS1104Z-S Plus |
| Производитель: | RIGOL |
| Госреестр: | Да |
