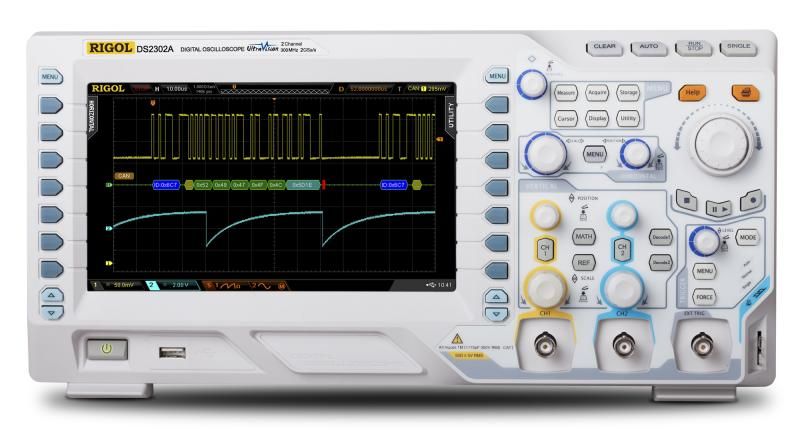

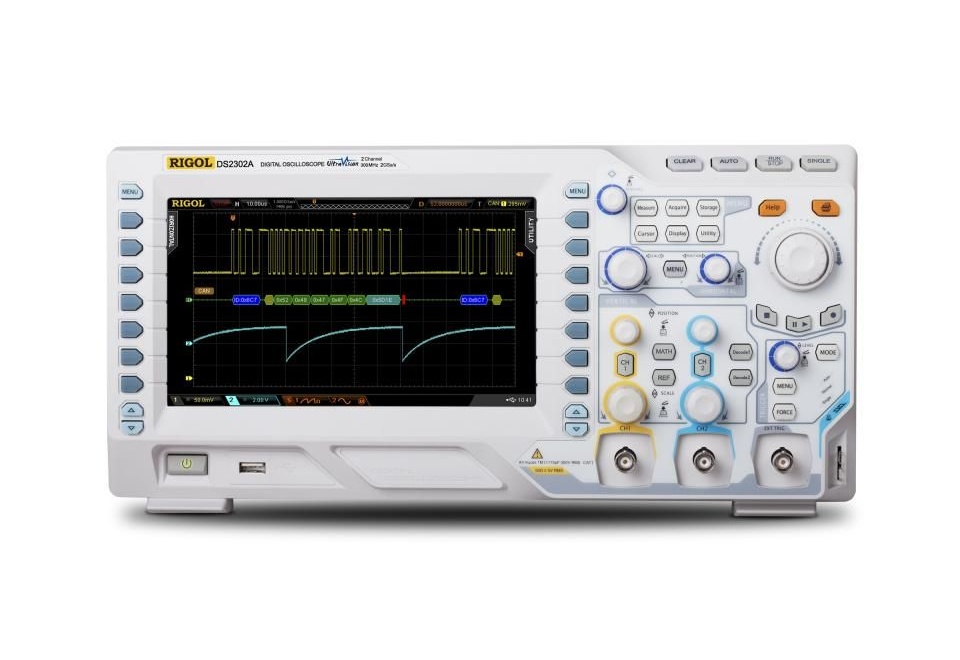

Осциллограф цифровой RIGOL DS2102A
Осциллограф цифровой RIGOL DS2102A
83500 RUB
Описание
Цифровой осциллограф RIGOL DS2102A: функциональность и применение
RIGOL DS2102A – это настольный цифровой осциллограф с частотой пропускания 100 МГц, оснащенный двумя изолированными каналами для одновременного наблюдения за исследуемыми сигналами. Компактные размеры и вес (3,9 кг) делают его пригодным для использования в качестве портативного диагностического устройства.
Инновационная технология UltraVision обеспечивает отображение сигнала в 256 уровнях яркости, что позволяет обнаружить даже незначительные изменения осцилограммы.
Основные возможности DS2102A:
- Расширенная синхронизация по протоколам I2C, SPI, RS232
- Скоростной захват до 50000 осциллограмм в секунду
- Автоматическое измерение 24 параметров сигнала
- Встроенное математическое моделирование
Покадровый регистратор вмещает 65000 кадров.
В сравнении с аналогами, DS2102A обладает:
- Низким уровнем шума
- Диапазоном чувствительности до 500 мкВ
- Встроенной памятью на 65000 осциллограмм
- Функциями воспроизведения и автоматического анализа сигнала
- Удобной навигацией и интерфейсом
Подключение к ПК осуществляется посредством USB-кабеля. Прибор комплектуется двумя пассивными токовыми пробниками с частотой 350 МГц.
Применение осциллографов:
- Промышленность: машиностроение, медицина, авиастроение, приборостроение (диагностика оборудования).
- Телекоммуникации: определение качества и скорости передачи сигнала, обнаружение и устранение неисправностей.
- Сервисные центры: диагностика и ремонт автомобилей (проверка систем управления, электронного впрыска топлива, датчиков и электронных блоков).
- Медицина: калибровка и тестирование медицинского оборудования.

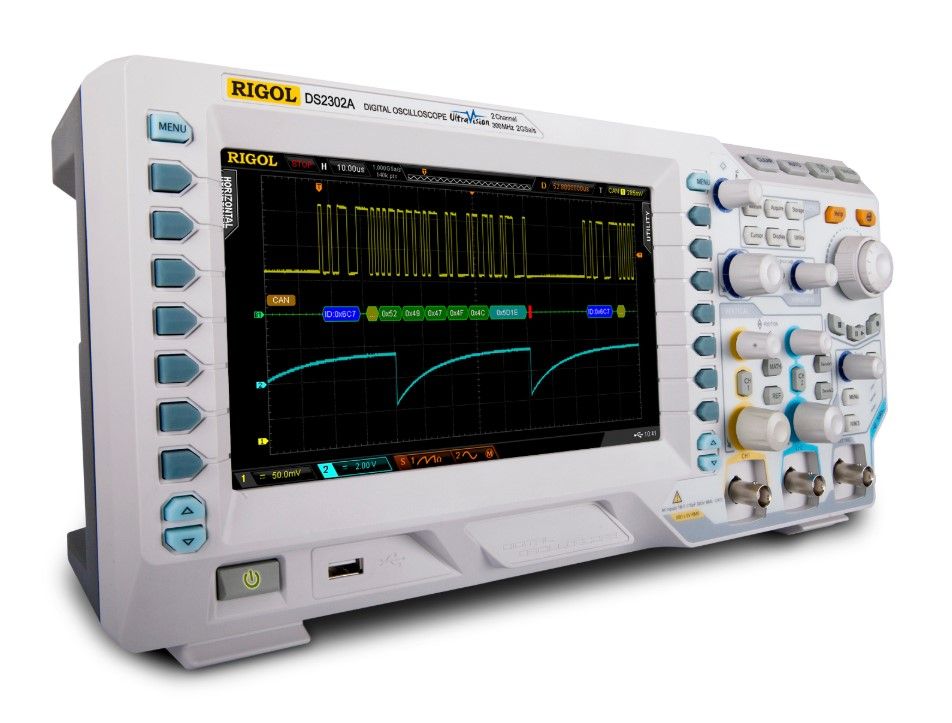

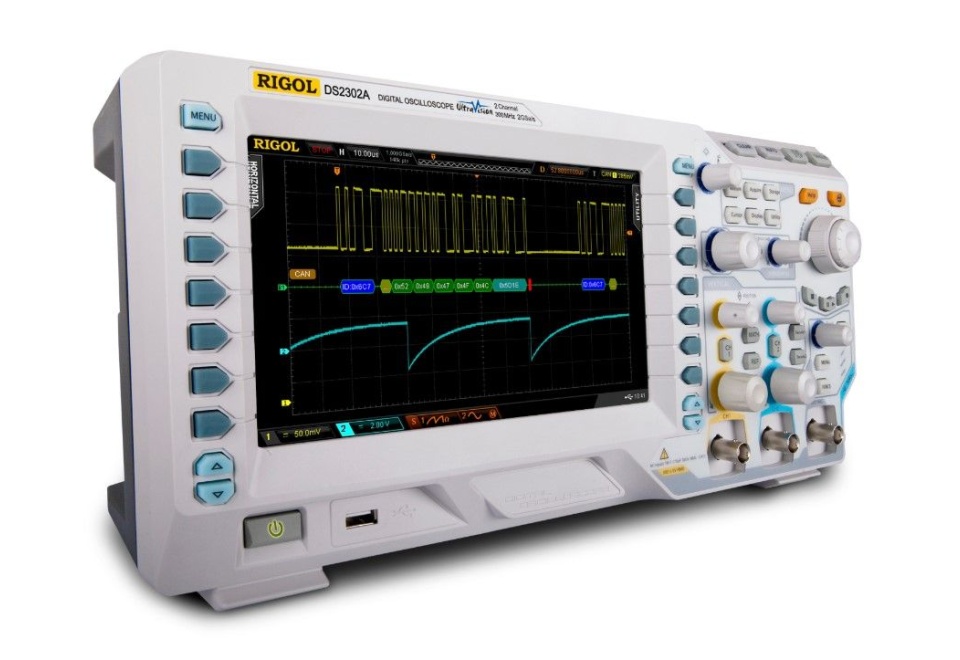

RIGOL DS2102A оснащен цветным жидкокристаллическим дисплеем высокой чёткости (800×400 точек) с диагональю 20 см – одним из самых больших значений в классе. Клавиши управления меню, курсором и триггером расположены на передней панели, USB-разъём и токовые входы – в нижней части. Для удобства оператора клавиши управления каналами выделены в отдельные зоны: канал «1» - жёлтый цвет, канал «2» - синий цвет.
Технические характеристики
| Характеристика | Значение | |||
|---|---|---|---|---|
| Полоса пропускания | 100 MГц | |||
| Количество каналов | 2 + внешний запуск | |||
| Регистрация | Режим | Обычный Пиковый детектор (500 пс - один канал, 1 нс - два канала) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок) | ||
| Макс. дискретизация (реальное время) | 2 Гвыб/сек (1 Гвыб/сек - 2 канала) | |||
| Режим высокого разрешения | 12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек | |||
| Вход | Связь по входу | открытый, закрытый, земля | ||
| Входной импеданс | 1 MΩ±2% || 16 пФ ±3 пФ или 50 Ω±1,5% | |||
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |||
| Максимальное входное напряжение | 300 Вскз CAT I, 100 Вскз CAT II | |||
| Ограничение полосы пропускания | 20 МГц/100 МГц, полный диапазон | |||
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 50000 осц./сек | ||
| Интерполяция | (sin x)/x | |||
| Глубина записи | 14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек 7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек | |||
| Коэффициент развертки | 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | |||
| Погрешность временной базы | ±25 ppm | |||
| Максимальная задержка | Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с | |||
| Режимы | Y-T, X-Y, самописец, задержка | |||
| Параметры вертикальной системы | Вертикальное разрешение | 8 бит | ||
| Вертикальное отклонение | 500 мкВ/дел ~ 10 В/дел (1 MΩ) 500 мкВ/дел ~ 10 В/дел (50 Ω) | |||
| Диапазон смещения | ±2 В (500 мкВ ~ 50 мВ), ±10 В (51 мВ ~ 200 мВ), ±50 В (205 мВ ~ 2 В ) ±100 В (2,05 В ~ 10 В ) | |||
| Полоса пропускания для аналогового периодического сигнала | 100 МГц | |||
| Полоса пропускания для однократного сигнала | Полный диапазон | |||
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |||
| Время нарастания | ≤3,5 нс (типичное) | |||
| Погрешность коэф.усиления | ±2% | |||
| Погрешность смещения | ±0,1 дел ±2 мВ ±1%смещения | |||
| Изоляция между каналами | ≥40 дБ | |||
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто | ||
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓ | |||
| Отображение | 5 измерений одновременно | |||
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |||
| Частотомер | встроенный, 6 разрядов | |||
| Математические операции | A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции | |||
| FFT окна | прямоугольник, Hanning, Blackman, Hamming | |||
| Логические операции | AND, OR, NOT, XOR | |||
| Математические функции | Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent | |||
| Декодирование | Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция) | |||
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 100 |
| Частота дискретизации, Гвыб/сек: | 2 |
| Max длина записи, млн. точек: | 56000000 |
| Внесен в Госреестр РФ: | № 54989-13 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | DS2102A |
| Производитель: | RIGOL |
| Госреестр: | Да |
