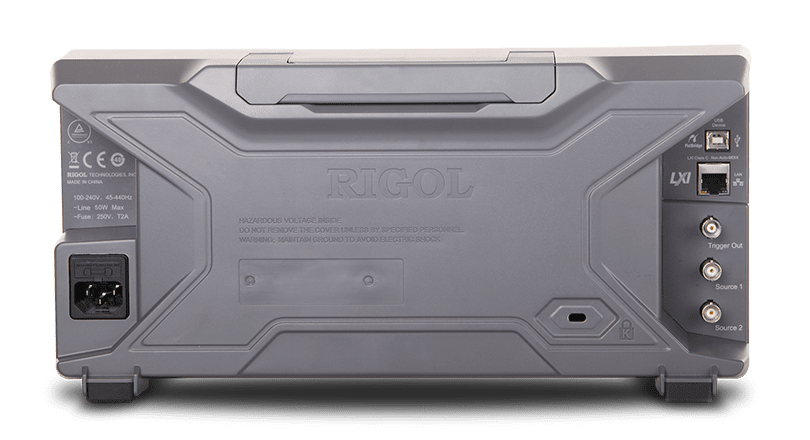

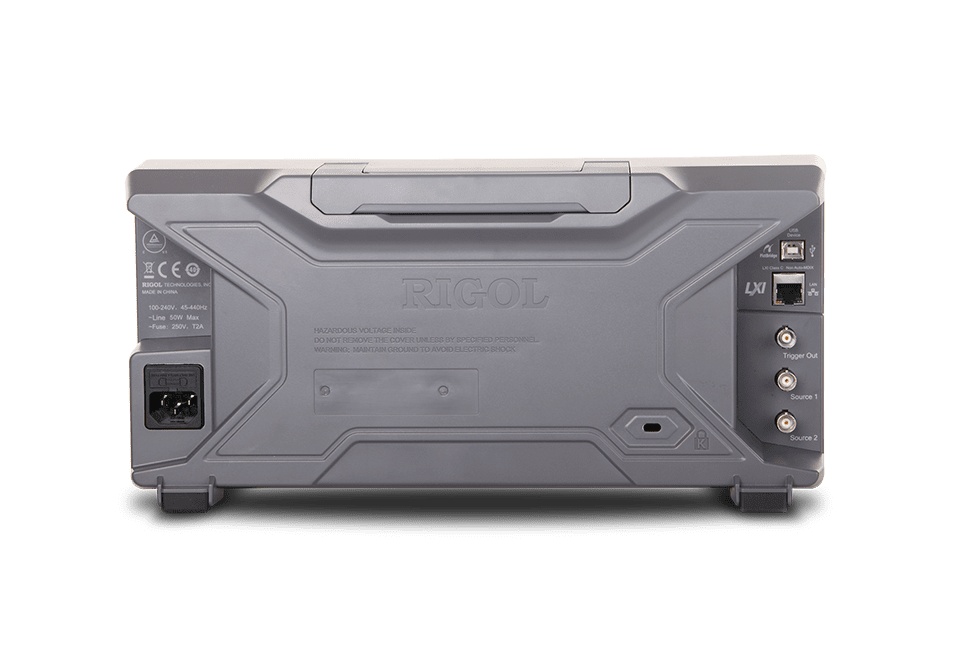

Осциллограф цифровой RIGOL DS2302A
Осциллограф цифровой RIGOL DS2302A
108909
RUB
Описание
Цифровой осциллограф Rigol DS2302A: Высокая производительность и универсальность
Цифровой осциллограф Rigol DS2302A представляет собой высокопроизводительное измерительное устройство, предназначенное для проведения широкого спектра исследований и анализов электрических сигналов.
Ключевые характеристики:
- Высокая пропускная способность: 300 МГц, что позволяет регистрировать быстро меняющиеся сигналы.
- Двухканальная архитектура: Возможность одновременной регистрации и анализа двух независимых сигналов.
- Объем памяти: 14 Мточек, обеспечивающий хранение Extensive данных для детального анализа.
- Высокая скорость захвата: 50000 осциллограмм/сек, позволяющая регистрировать кратковременные события с высокой точностью.
Дополнительные преимущества:
- Низкий уровень шума и широкий вертикальный интервал (от 1 мВ/дел до 10 В/дел) гарантируют точность измерений.
- Возможность подключения к сети переменного тока (100-240 В, 45-440 Гц).
- Мультиязычный интерфейс и встроенная справочная система для удобства эксплуатации.
Функция удаленного управления:
Rigol DS2302A оснащен функцией удаленного управления, реализуемой посредством USB-кабеля или канала LAN. Для подключения к компьютеру необходимо установить драйвер USB и программное обеспечение Ultra Sigma. Программа автоматически обнаружит подключенное устройство.
DS2302A сертифицирован в качестве средства измерения в Российской Федерации и широко применяется в различных областях:
- Научно-исследовательские центры и лаборатории
- Высокоточное производство
- Приборостроение
- Оборонный комплекс
- Транспортное машиностроение
- Диагностика микропроцессорных устройств
- Оперативное выявление и устранение неисправностей
- Проверка работы систем автоматики
- Ремонт бытовой техники и электроники (благодаря компактным размерам)
Технические характеристики
| Характеристика | Значение | |||
|---|---|---|---|---|
| Полоса пропускания | 300 MГц | |||
| Количество каналов | 2 + внешний запуск | |||
| Регистрация | Режим | Обычный Пиковый детектор (500 пс - один канал, 1 нс - два канала) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок) |
||
| Макс. дискретизация (реальное время) | 2 Гвыб/сек (1 Гвыб/сек - 2 канала) | |||
| Режим высокого разрешения | 12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек | |||
| Вход | Связь по входу | открытый, закрытый, земля | ||
| Входной импеданс | 1 MΩ±2% || 16 пФ ±3 пФ или 50 Ω±1,5% |
|||
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |||
| Максимальное входное напряжение | 300 Вскз CAT I, 100 Вскз CAT II | |||
| Ограничение полосы пропускания | 20 МГц/100 МГц, полный диапазон | |||
| Параметры горизонтальной системы |
Скорость захвата осциллограмм | 50000 осц./сек | ||
| Интерполяция | (sin x)/x | |||
| Глубина записи | 14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек 7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек |
|||
| Коэффициент развертки | 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | |||
| Погрешность временной базы | ±25 ppm | |||
| Максимальная задержка | Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с |
|||
| Режимы | Y-T, X-Y, самописец, задержка | |||
| Параметры вертикальной системы | Вертикальное разрешение | 8 бит | ||
| Вертикальное отклонение | 500 мкВ/дел ~ 10 В/дел (1 MΩ) 500 мкВ/дел ~ 10 В/дел (50 Ω) |
|||
| Диапазон смещения | ±2 В (500 мкВ ~ 50 мВ), ±10 В (51 мВ ~ 200 мВ), ±50 В (205 мВ ~ 2 В ) ±100 В (2,05 В ~ 10 В ) |
|||
| Полоса пропускания для аналогового периодического сигнала | 200 МГц | |||
| Полоса пропускания для однократного сигнала | Полный диапазон | |||
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |||
| Время нарастания | ≤1,8 нс (типичное) | |||
| Погрешность коэф.усиления | ±2% | |||
| Погрешность смещения | ±0,1 дел ±2 мВ ±1%смещения | |||
| Изоляция между каналами | ≥40 дБ | |||
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто | ||
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓ | |||
| Отображение | 5 измерений одновременно | |||
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |||
| Частотомер | встроенный, 6 разрядов | |||
| Математические операции | A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции | |||
| FFT окна | прямоугольник, Hanning, Blackman, Hamming | |||
| Логические операции | AND, OR, NOT, XOR | |||
| Математические функции | Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent | |||
| Декодирование | Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция) | |||
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 300 |
| Частота дискретизации, Гвыб/сек: | 2 |
| Max длина записи, млн. точек: | 56000000 |
| Внесен в Госреестр РФ: | № 54989-13 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | DS2302A |
| Производитель: | RIGOL |
| Госреестр: | Да |
