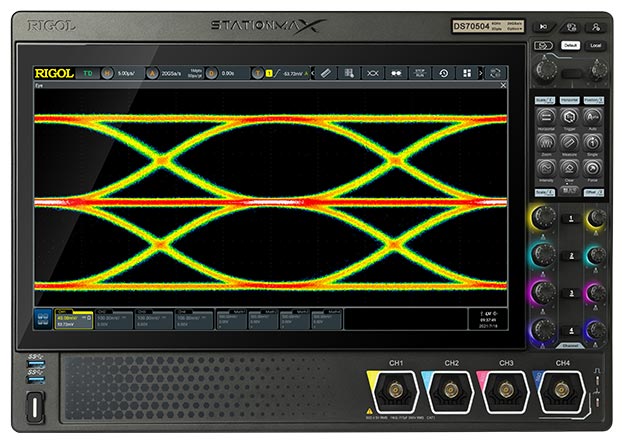

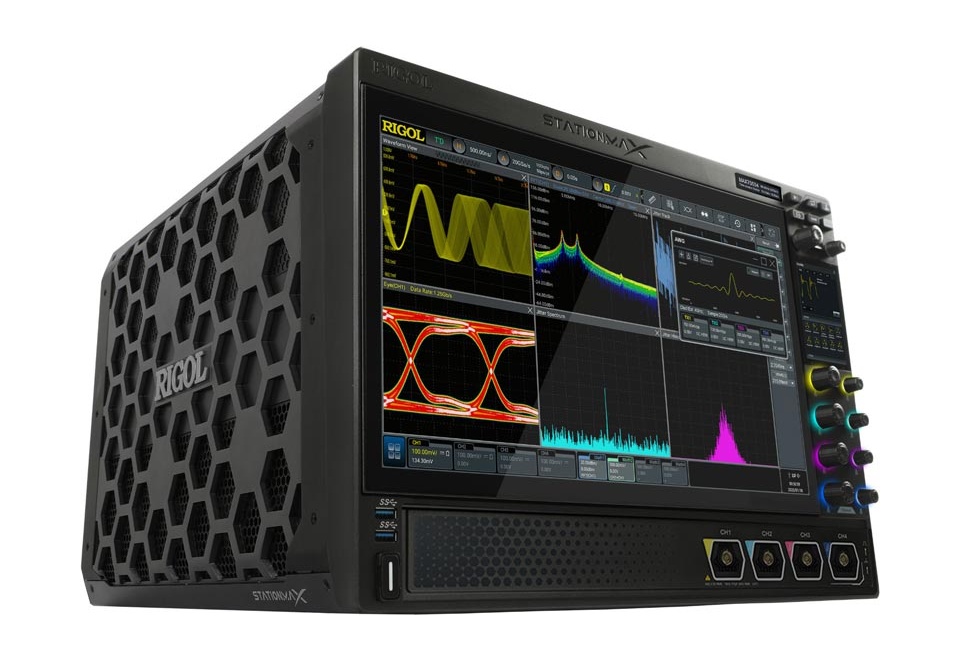

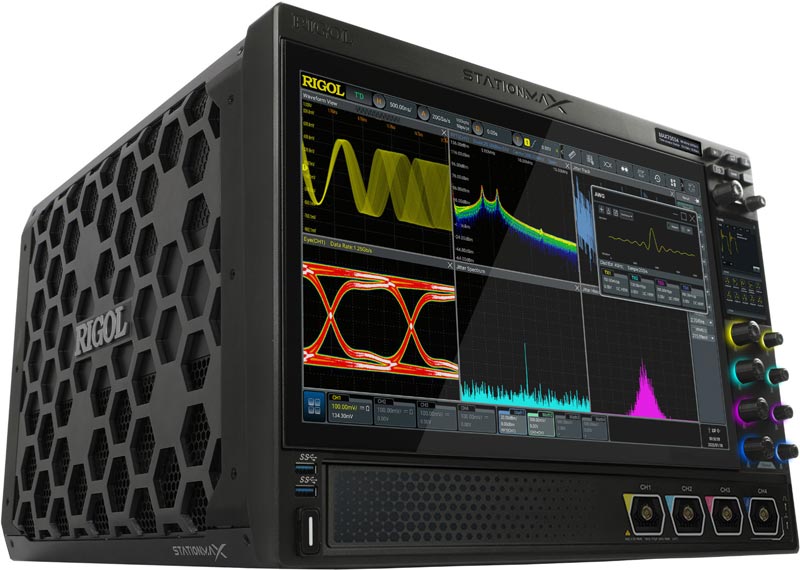

Осциллограф цифровой RIGOL DS70304
Осциллограф цифровой RIGOL DS70304
3856167
RUB
Описание
Цифровой осциллограф RIGOL DS70304, относящийся к престижной серии StationMax, является флагманским решением бренда RIGOL в категории цифровых осциллографов. Он построен на инновационной аппаратной платформе с ASIC-чипсетом Phoenix и использует запатентованные технологии UltraVision III и UltraReal, обеспечивающие высочайшую производительность.
Устройство оснащено четырьмя аналоговыми каналами с пропускной способностью до 3 ГГц, а также встроенными измерительными инструментами: вольтметром, частотомером и сумматором. RIGOL DS70304 характеризуется рекордной частотой дискретизации – 20 Гвыб./с и скоростью записи до одного миллиона кадров в секунду. Большой 15,6-дюймовый экран с регулируемым углом наклона посредством электропривода обеспечивает превосходную визуализацию и информативность, позволяя отображать больше данных по сравнению с любыми другими осциллографами.
Технические характеристики
| Характеристики | Значения |
|---|---|
| Полоса пропускания | 3 ГГц |
| Расчетное время нарастания | 130 пс |
| Количество входных каналов | 4 аналоговых входа + 1 внешний вход запуска |
| Режим выборки | Выборка в реальном времени |
| Максимальная частота дискретизации | 20 Гвыб/с (1 канал)
10 Гвыб/с (2-4 канала) |
| Максимальная глубина памяти | 500 млн. точек (стандарт)
2 млрд. точек (1 канал) / 1 млрд. точек (2-4 канала) (опция DS70000-RL-20) |
| Максимальная скорость захвата сигнала | > 1 000 000 осц/с |
| Вертикальное разрешение | 8;
От 9 до 16 бит (настраиваемое) |
| Аппаратная запись и воспроизведение сигналов в реальном времени | Макс. 2 000 000 кадров (одноканальный режим) |
| Пиковый детектор | Захват глитчей от 200 пс |
| Тип и размер встроенных дисплеев | 15,6 дюймовый емкостный флип-экран с функцией мультитач/управление жестами с регулируемым углом наклона;
+ 3,5-дюймовый сенсорный экран с пользовательской клавиатурой |
| Разрешение встроенных дисплеев | 1920 х 1080 пикселей;
480 х 320 пикселей |
|
Система вертикального отклонения |
|
| Входная связь | По постоянному току, переменному току или заземление |
| Входной импеданс | 1 МОм ± 1%, 50 Ом ± 2,5% |
| Входная емкость | 17 пФ ± 3 пФ |
| Максимальное входное напряжение: | |
| 1 МОм | 30 В (скз) или ±40 В (пик);
с пробником RP3500A: 300 В (скз); ±400 В (пик) |
| 50 Ом | 5 В (скз) |
| Чувствительность по вертикали: | |
| 1 МОм | От 1 мВ/дел до 10 В/дел |
| 50 Ом | От 1 мВ/дел до 1 В/дел |
| Диапазон смещения по постоянному току: | |
| 1 МОм | ± 1 В (1 мВ/дел - 50 мВ/дел)
± 30 В (51 мВ/дел - 260 мВ/дел) ± 100 В (265 мВ/дел - 10 В/дел) |
| 50 Ом | ±1 В (1 мВ/дел - 100 мВ/дел)
±4 В (102 мВ/дел - 1 В/дел) |
| Динамический диапазон | ±5 делений |
| Относительная погрешность усиления по постоянному току | ± 2% от всей шкалы |
|
Горизонтальная развертка |
|
| Диапазон временной развертки | От 100 пс/дел до 1000 с/дел |
| Разрешение по времени | 0,5 пс |
| Погрешность частоты опорного генератора | 1 х 10-6/год |
| Задержка между каналами | ≤50 пс |
|
Система запуска |
|
| Источник сигнала запуска | Аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока |
| Режим запуска | Автоматический, нормальный, одиночный |
| Диапазон удержания | От 8 нс до 10 с |
| Полоса пропускания системы запуска: | |
| внутренний источник запуска | Полоса пропускания аналоговых входов |
| внешний вход запуска | 200 МГц |
| Чувствительность системы запуска: | |
| внутренний источник запуска | 0,5 деления; ≥50 мВ/дел |
| внешний вход запуска | 200 мВ (пик-пик) (DC – 100 МГц);
500 мВ (пик-пик) (100 МГц – 200 МГц) |
| Импеданс внешнего входа запуска | 1 мОм ±1%, SMA разъем |
| Диапазон установки порога срабатывания запуска: | |
| внутренний источник запуска | ± 5 делений от центра экрана |
| внешний вход запуска | ± 5 В |
| питающая сеть переменного тока | Фиксированное значение 40% - 60 % |
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 3000 |
| Частота дискретизации, Гвыб/сек: | 20 |
| Max длина записи, млн. точек: | 500000000 |
| Внесен в Госреестр РФ: | № 88736-23 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | DS70304 |
| Производитель: | RIGOL |
| Госреестр: | Да |
