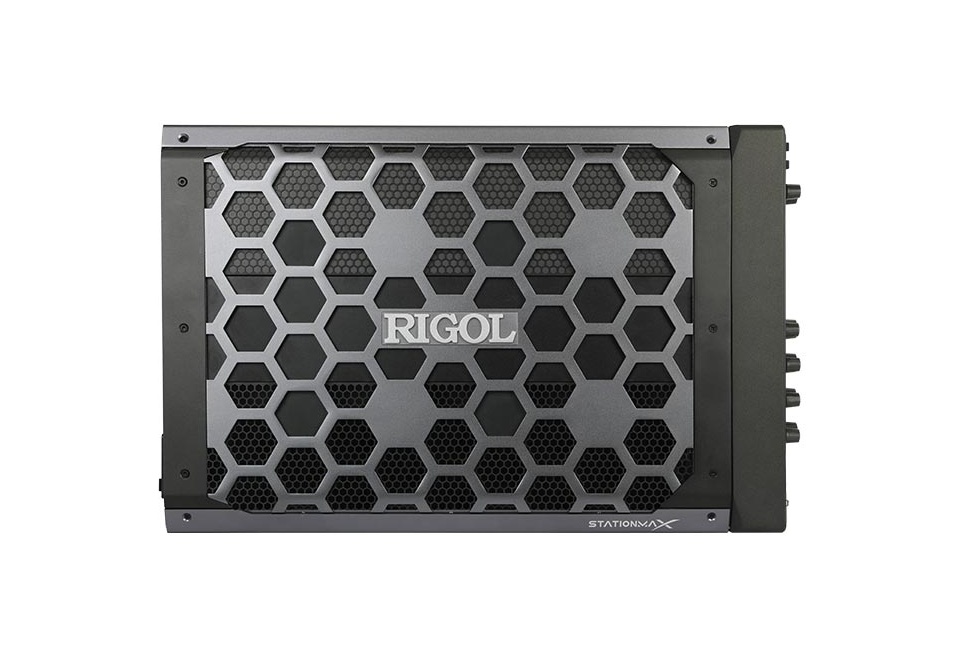

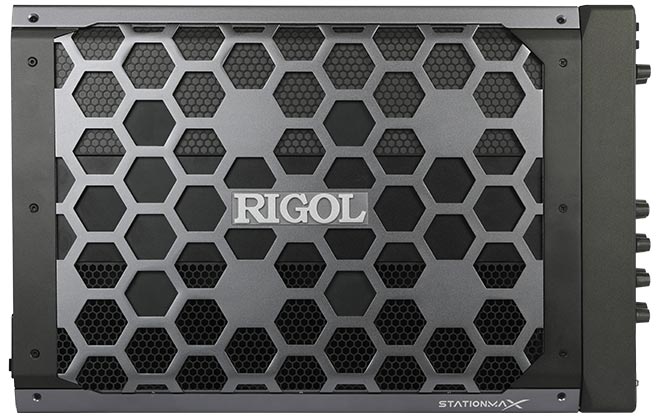

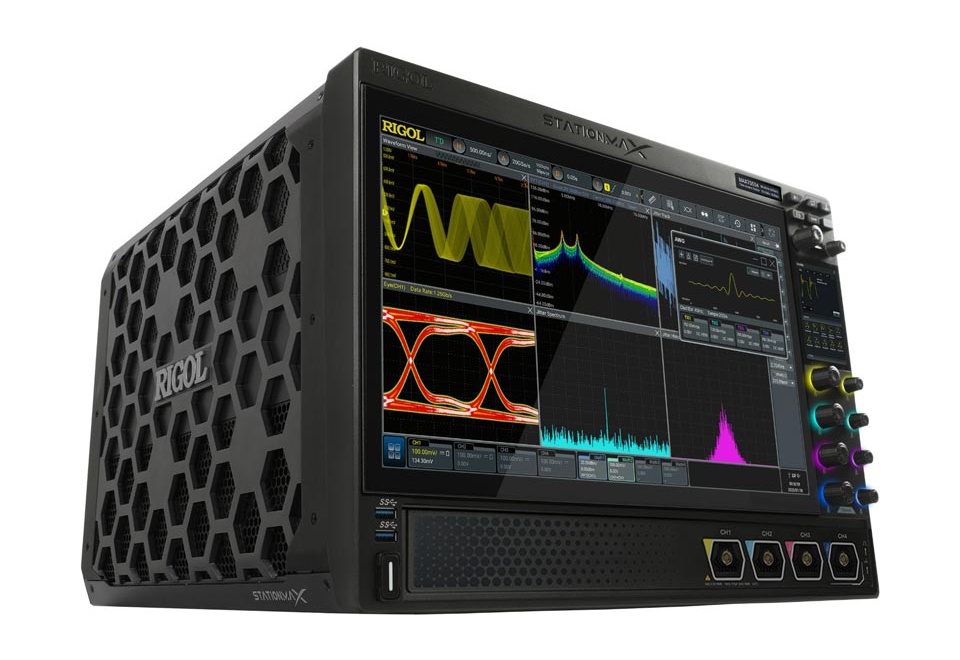

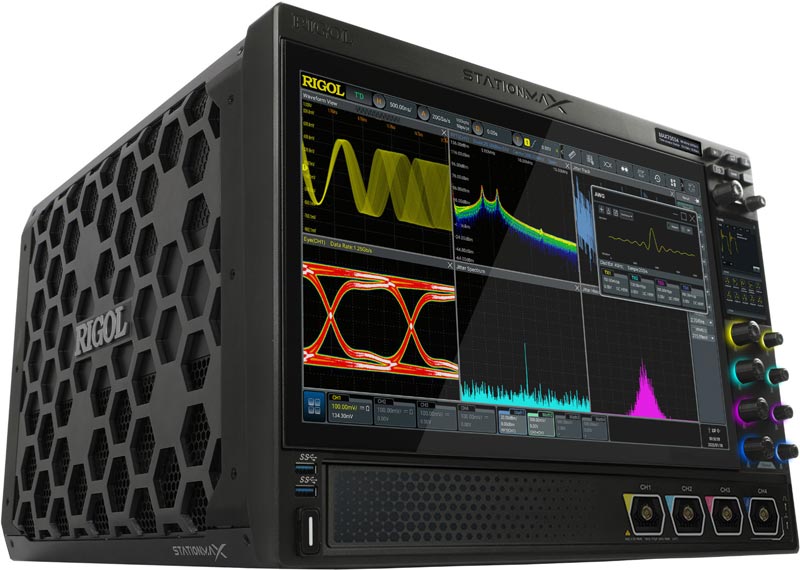

Осциллограф цифровой RIGOL DS70504
Осциллограф цифровой RIGOL DS70504
5192359
RUB
Описание
Цифровой осциллограф RIGOL DS70504 является высокопроизводительным четырехканальным прибором класса High-End с полосой пропускания 5 ГГц. Разработанный на платформе UltraVision III, он характеризуется exceptioanlной функциональностью и информативностью, превосходя аналогичные модели производителя RIGOL.
Использование собственного чипсета Phoenix от RIGOL обеспечивает высокую частоту дискретизации – до 20 Гвыб/с. Данная модель позволяет осуществлять захват сигналов со скоростью до миллиона осциллограмм в секунду, с использованием памяти глубиной до 2 Гб на канал. При активации функции записи можно сохранить до 2 000 000 кадров в одноканальном режиме.
Гибкость DS70504 достигается за счет возможности расширения базовых возможностей посредством активации дополнительных режимов с помощью опций. Такой подход позволяет избежать переплаты за неиспользуемые функции.
Технические характеристики
| Характеристики | Значения |
|---|---|
| Полоса пропускания | 5 ГГц |
| Расчетное время нарастания | 108 пс |
| Количество входных каналов | 4 аналоговых входа + 1 внешний вход запуска |
| Режим выборки | Выборка в реальном времени |
| Максимальная частота дискретизации | 20 Гвыб/с (1 канал)
10 Гвыб/с (2-4 канала) |
| Максимальная глубина памяти | 500 млн. точек (стандарт)
2 млрд. точек (1 канал) / 1 млрд. точек (2-4 канала) (опция DS70000-RL-20) |
| Максимальная скорость захвата сигнала | > 1 000 000 осц/с |
| Вертикальное разрешение | 8;
От 9 до 16 бит (настраиваемое) |
| Аппаратная запись и воспроизведение сигналов в реальном времени | Макс. 2 000 000 кадров (одноканальный режим) |
| Пиковый детектор | Захват глитчей от 200 пс |
| Тип и размер встроенных дисплеев | 15,6 дюймовый емкостный флип-экран с функцией мультитач/управление жестами с регулируемым углом наклона;
+ 3,5-дюймовый сенсорный экран с пользовательской клавиатурой |
| Разрешение встроенных дисплеев | 1920 х 1080 пикселей;
480 х 320 пикселей |
|
Система вертикального отклонения |
|
| Входная связь | По постоянному току, переменному току или заземление |
| Входной импеданс | 1 МОм ± 1%, 50 Ом ± 2,5% |
| Входная емкость | 17 пФ ± 3 пФ |
| Максимальное входное напряжение: | |
| 1 МОм | 30 В (скз) или ±40 В (пик);
с пробником RP3500A: 300 В (скз); ±400 В (пик) |
| 50 Ом | 5 В (скз) |
| Чувствительность по вертикали: | |
| 1 МОм | От 1 мВ/дел до 10 В/дел |
| 50 Ом | От 1 мВ/дел до 1 В/дел |
| Диапазон смещения по постоянному току: | |
| 1 МОм |
± 1 В (1 мВ/дел - 50 мВ/дел)
|
| 50 Ом | ±1 В (1 мВ/дел - 100 мВ/дел)
±4 В (102 мВ/дел - 1 В/дел) |
| Динамический диапазон | ±5 делений |
| Относительная погрешность усиления по постоянному току | ± 2% от всей шкалы |
|
Горизонтальная развертка |
|
| Диапазон временной развертки | От 50 пс/дел до 1000 с/дел |
| Разрешение по времени | 0,5 пс |
| Погрешность частоты опорного генератора | 1 х 10-6/год |
| Задержка между каналами | ≤50 пс |
|
Система запуска |
|
| Источник сигнала запуска | Аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока |
| Режим запуска | Автоматический, нормальный, одиночный |
| Диапазон удержания | От 8 нс до 10 с |
| Полоса пропускания системы запуска: | |
| внутренний источник запуска | Полоса пропускания аналоговых входов |
| внешний вход запуска | 200 МГц |
| Чувствительность системы запуска: | |
| внутренний источник запуска | 0,5 деления; ≥50 мВ/дел |
| внешний вход запуска | 200 мВ (пик-пик) (DC – 100 МГц);
500 мВ (пик-пик) (100 МГц – 200 МГц) |
| Импеданс внешнего входа запуска | 1 мОм ±1%, SMA разъем |
| Диапазон установки порога срабатывания запуска: | |
| внутренний источник запуска | ± 5 делений от центра экрана |
| внешний вход запуска | ± 5 В |
| питающая сеть переменного тока | Фиксированное значение 40% - 60 % |
|
Случайный шум (при чувствительности 1 мВ/дел, среднеквадратичное значение): |
|
| 1 МОм | 400 мкВ |
| 50 Ом | 500 мкВ |
| Поддержка курсорных измерений | 2 пары курсоров по осям X и Y |
| Количество автоматических измерений | 41 (в том числе до 14 измерений могут отображаться одновременно на экране) |
| Количество математических функций | 4 |
| Максимальная длина сигнала БПФ | 1 млн. точек |
| Типы окна БПФ | Прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник |
| Поиск по пиковым значениям
|
Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем |
|
Расширенное БПФ |
|
| Длина записи | 64 000 точек |
| Скорость захвата БПФ | 10 000 спектров/с |
| Установка разрешения полосы пропускания | Ручная/автоматическая |
| Тип окна БПФ | Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник |
| Поиск по пиковым значениям
|
Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем |
|
Анализ осциллограмм |
|
| Запись сигналов
|
Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 2 миллионов. |
| Тест «Годен/Не годен» | Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана |
| Цветовая гамма
|
Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы |
| Цифровой вольтметр | 3 разряда, измерение напряжения постоянного и переменного тока |
| Прецизионный частотомер | До 8 разрядов |
| Разрешение | От 3 до 8 разрядов (устанавливаемое пользователем) |
| Функции частотомера | Измерение частоты, периода, сумматор |
| Частотный диапазон частотомера | От 0 до 5 ГГц |
| Сумматор | До 48 разрядов |
|
Общие характеристики |
|
| Тип и размер встроенного дисплея | 15,6-дюймовый сенсорный дисплей с управлением «Multi-Touch» |
| Особенности дисплея | Механизм с изменяемым углом наклона дисплея, угол наклона дисплея устанавливается пользователем |
| Разрешение встроенного дисплея | 1920 х 1080 пикселей |
| Масштабная сетка | 10 делений по вертикали х 8 делений по горизонтали |

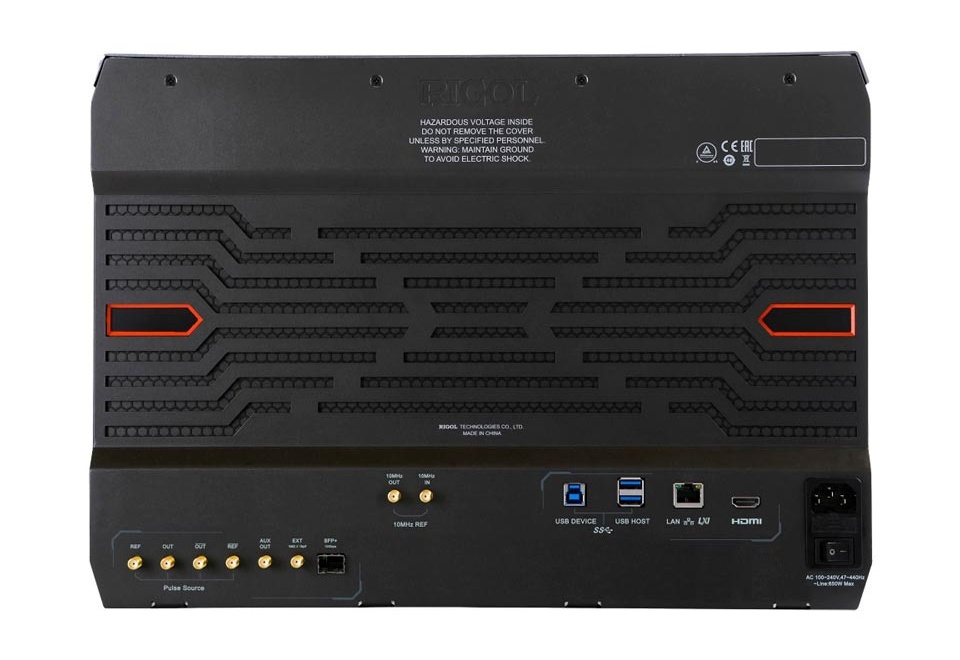

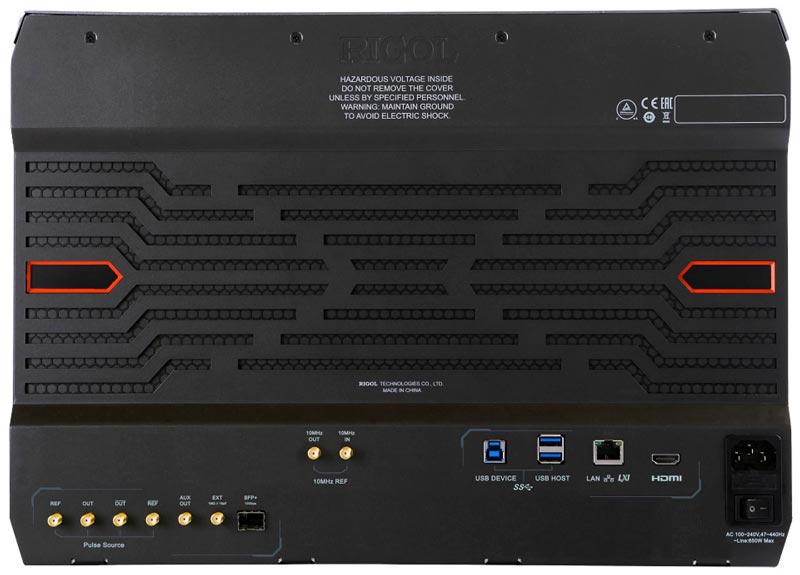

| Интерфейсы связи | USB 3.0, LAN |
| Видеовыход | HDMI |
| Напряжение и сила тока сети питания | 100 В – 240 В, 45 – 440 Гц |
| Максимальная потребляемая мощность | 500 Вт |
| Диапазон рабочих температур | От 0℃ до +50℃ |
| Диапазон температур хранения | От -30℃ до +70℃ |
| Относительная влажность | Не более 90% |
| Габаритные размеры | 439 х 310 х 491 мм |
| Высота для монтажа в измерительную стойку | 7U |
| Вес | 22,5 кг |
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 5000 |
| Частота дискретизации, Гвыб/сек: | 20 |
| Max длина записи, млн. точек: | 500000000 |
| Внесен в Госреестр РФ: | № 88736-23 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | DS70504 |
| Производитель: | RIGOL |
| Госреестр: | Да |
