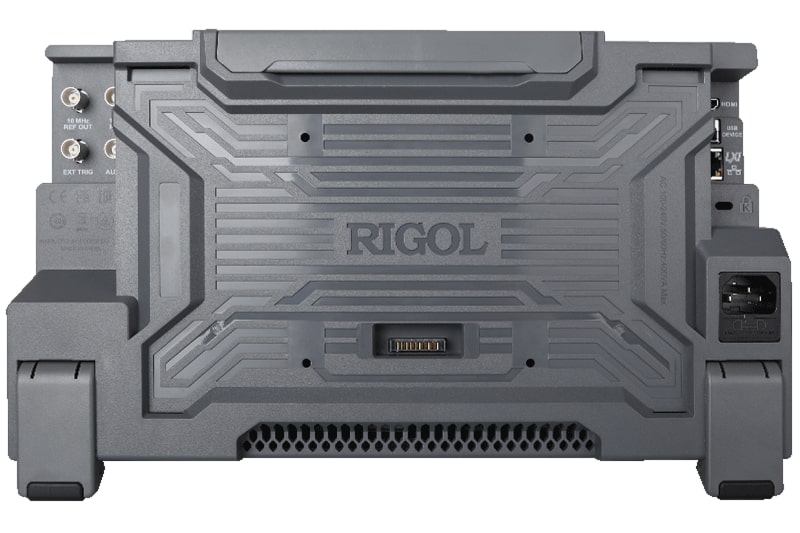

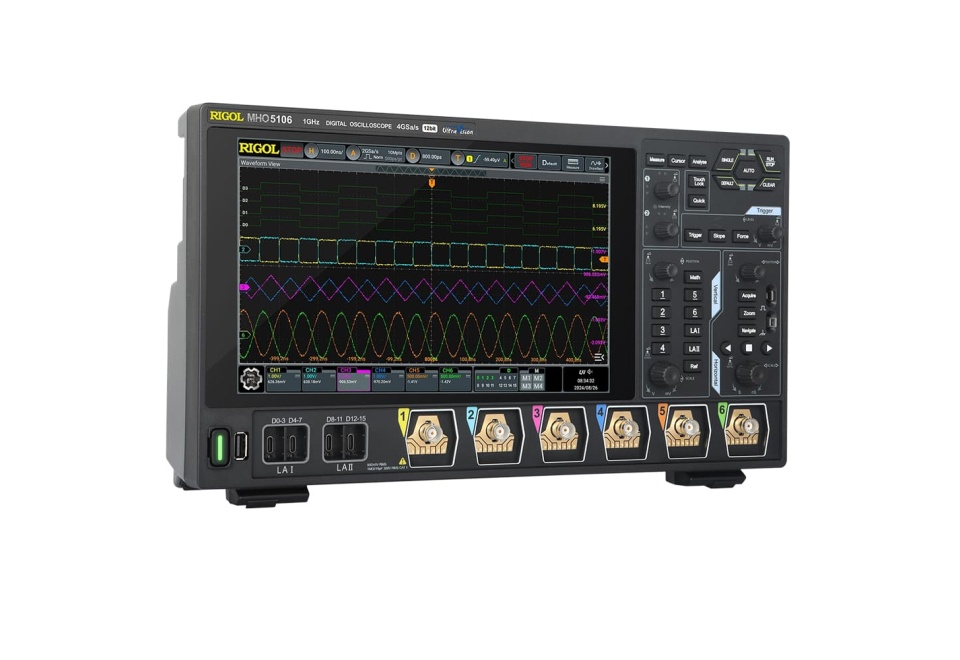

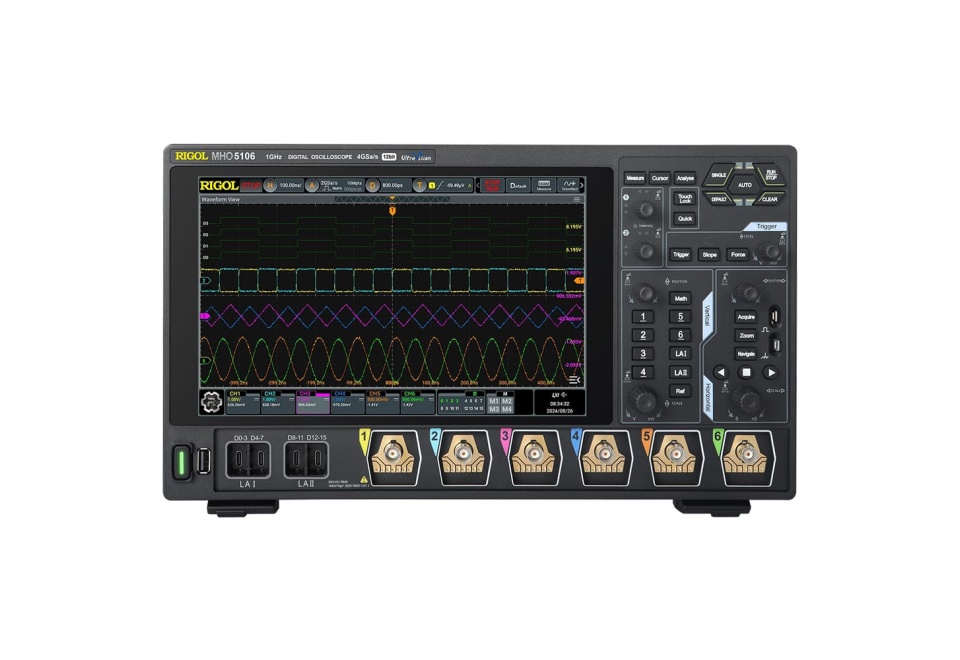

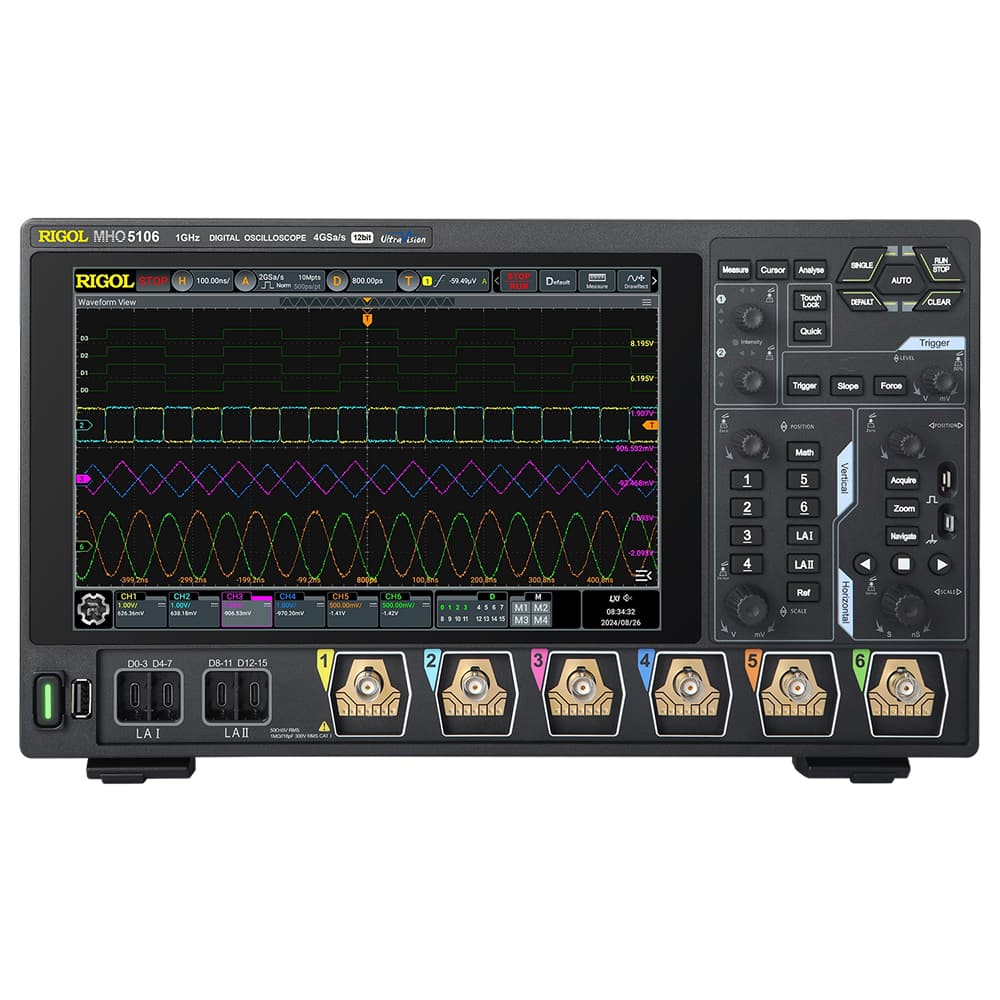

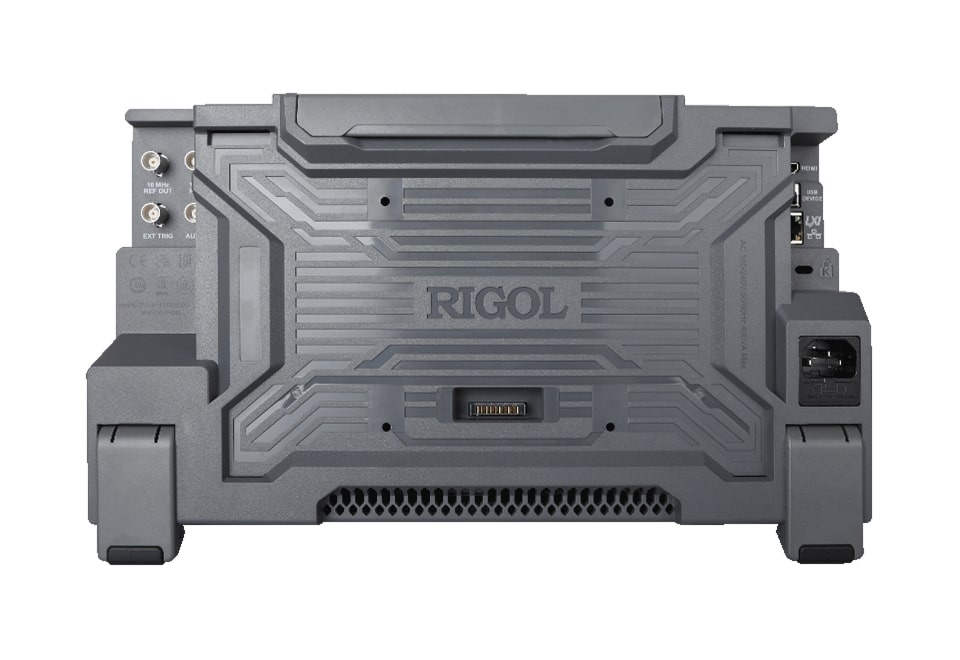

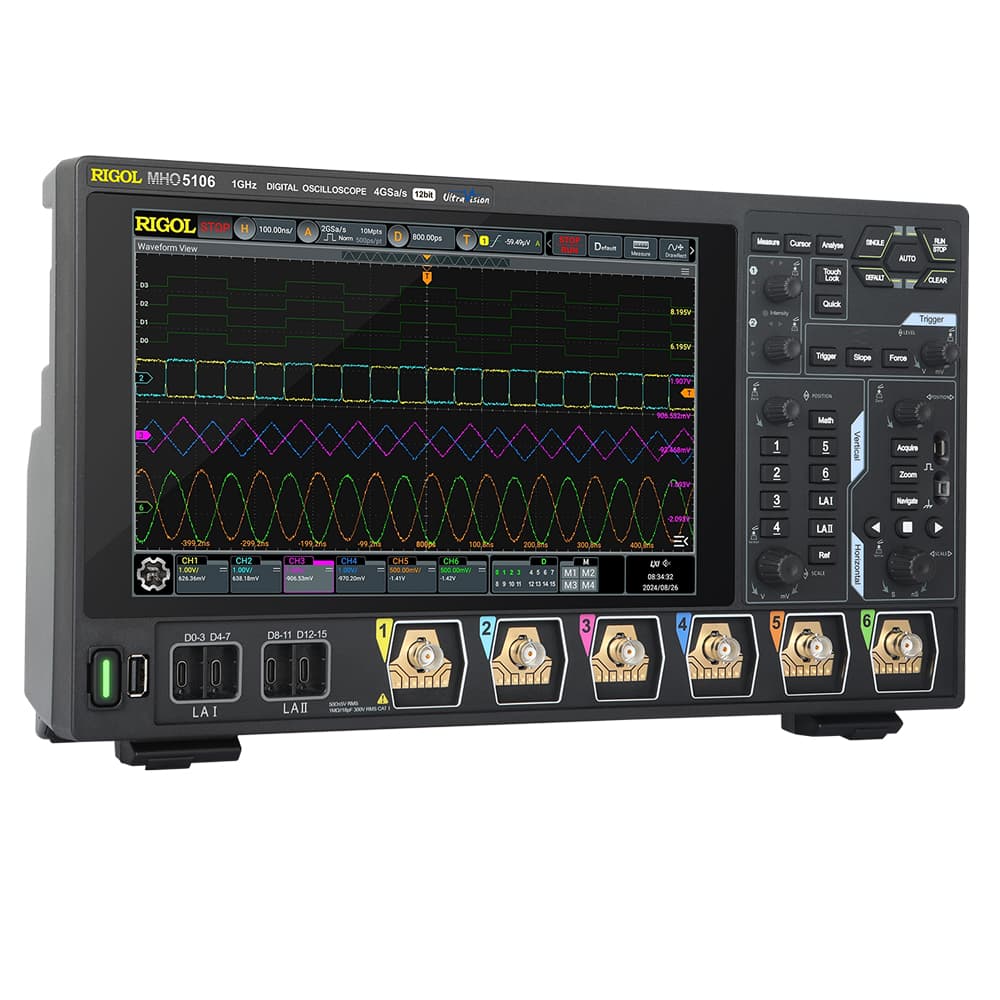

Осциллограф цифровой RIGOL MHO5106
Осциллограф цифровой RIGOL MHO5106
2127733 RUB
Описание
Цифровой осциллограф Rigol MHO5106 – это высокопроизводительное устройство с шестью каналами и разрешением 12 бит, обеспечивающее полосу пропускания 1000 МГц. Несмотря на компактные размеры, осциллограф MHO5106 оснащен функцией автономного питания. Разработанный на базе инновационной платформы «Centaurus», он объединяет в себе функционал шести приборов:
- Цифрового осциллографа
- Анализатора спектра
- Цифрового вольтметра
- Высокоточного частотомера и сумматора
- Анализатора протоколов последовательной передачи данных
- Логического анализатора.
Таким образом, Rigol MHO5106 является универсальным инструментом, удовлетворяющим практически все потребности в области осциллографических измерений.
Технические характеристики
| Полоса пропускания аналогового канала: -50 Ом,-3 дБ -1 МОм,-3 дБ | 1000 МГц 500 МГц | |
| Расчётное время нарастания (от 10% до 90%, типовое) на 50 Ом | ≤350 пс (при одноканальном и 3-х канальном использовании) ≤440 пс (при 6-ми канальном использовании) | |
| Количество входных каналов | 6 аналоговых входов + 1 внешний вход запуска + 16 логических каналов | |
| Максимальная глубина памяти | 500 млн. точек (1 канал, 3 канала) 250 млн. точек (6 каналов) | |
| Режим выборки | Выборка в реальном времени | |
| Максимальная частота дискретизации | 4 Гвыб/с (1 канал, 3 канала) 2 Гвыб/с (при всех включенных каналах) | |
| Максимальная скорость захвата сигнала | 200 000 осц./сек (векторный режим) 1 000 000 осц./сек (режим UltraAcquire) | |
| Вертикальное разрешение (АЦП) | 12 бит | |
| Режим высокого разрешения | 16 бит | |
| Аппаратная запись и воспроизведение сигналов в реальном времени | Макс. 500 000 кадров | |
| Тип и размер встроенного дисплея | 10,1 дюймовый емкостный дисплей с функцией мультитач | |
| Разрешение дисплея | 1280 х 800 пикселей | |
| Система вертикального отклонения аналоговых каналов | ||
| Входная связь | По постоянному току, переменному току или заземление | |
| Входной импеданс | 1 МОм ± 1%, 50 Ом ± 1% | |
| Входная емкость | 19 пФ ± 3 пФ | |
| Настройка затухания пробника | 0,001X, 0.002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X | |
| Автоматическое идентификация пробников | RIGOL | |
| Максимальное входное напряжение, с пробником: | ||
| 1 МОм | CAT I 300 В СКЗ, 400 В ПИК (DC+AC СКЗ) | |
| 50 Ом | 5 В СКЗ | |
| Стандартное разрешение | 12 бит | |
| Режим высокого разрешения | 16 бит | |
| Эффективное разрешение (ENOB) | > 8 бит | |
| Чувствительность по вертикали: | ||
| 1 МОм | от 100 мкВ/дел до 10 В/дел | |
| 50 Ом | от 100 мкВ/дел до 1 В/дел | |
| Диапазон смещения по постоянному току: | ||
| 1 МОм | ± 1 В (≥1 мВ/дел, ≤65 мВ/дел) ± 10 В (>65 мВ/дел, ≤270 мВ/дел) ± 20 В (>270 мВ/дел, ≤2,75 В/дел) ± 100 В (>2,75 В/дел, ≤10 В/дел) | |
| 50 Ом | ±1 В (≥1 мВ/дел, ≤135 мВ/дел) ±4 В (>135 мВ/дел) | |
| Динамический диапазон | ±4 делений (12 бит) | |
| Ограничение полосы пропускания, тип. | 20 МГц, 250 МГц, полная полоса, для каждого канала в отдельности | |
| Точность усиления постоянного тока | 1% (< 5 мВ) 2% (≥ 5 мВ) | |
| Точность смещения постоянного тока | ≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение) >200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение) | |
| Изоляция между каналами | ≥100:1 (от постоянного тока до 500 МГц), ≥30:1 (> 500 МГц) | |
| Максимальное статическое напряжение на входном разъёме | ±8 кВ | |
| Система вертикального отклонения цифровых каналов | ||
| Количество входных каналов | 16 (DO-D15), 4 группы каналов по 4 канала в каждой, в том числе: D0~D3, D4~D7, D8~D11, D12~D15. | |
| Диапазон пороговых уровней | ±15,0 В с шагом 10 мВ | |
| Точность установки пороговых уровней | ± (100 мВ+3% от порогового значения) | |
| Виды пороговых уровней | ТТЛ (1,4 В), КМОП5.0(2,5 В), КМОП3.3(1,65 В), КМОП2.5(1,25 В), CMOS1.8(0,9 В), ECL (-1,3 В), PECL (3,7 В), LVDS(1,2 В), 0,0 В, определяемая пользователем (4 канала с набором регулируемых порогов) | |
| Максимальное входное напряжение | ±40 В пиковое CAT I; мгновенное перенапряжение 800 Впик; | |
| Максимальный входной динамический диапазон | ±10 В + порог | |
| Минимальный размах напряжения | 500 мВ пик-пик | |
| Входное сопротивление | ~ 101 кОм | |
| Нагрузка пробника | ~ 8 пФ | |
| Вертикальное разрешение | 1 бит | |
| Горизонтальная развертка | ||
| Диапазон временной развертки | от 500 пс/дел до 500 с/дел точная настройка | |
| Разрешение по времени | 100 пс | |
| Точность временной развёртки | ±1,5 ppm ± 1 ppm/год | |
| Диапазон задержки временной развертки перед запуском после запуска | -5 дел макс. 1 с или 100 дел | |
| Точность измерения приращения временной развертки | ± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс | |
| Коррекция межканального смещения | ±100 нс, точность ±1 пс | |
| Задержка между каналами | ≤500 пс | |
| Горизонтальная развёртка | YT – по умолчанию XY – 1/2/3/4/5/6/7/8 каналы SCAN - временная развертка ≥ 200 мс/дел ROLL - временная развертка ≥ 50 мс/дел или ≥ 100 мс/дел (опция) путем регулировки горизонтальной развертки | |
| Система сбора данных | ||
| Обнаружение гличтей, пиковых выбросов | до 500 пс | |
| Режим среднего значения, опционально | 2, 4, 8, 16…65536 | |
| Режим высокого разрешения | 14 бит, 16 бит | |
| Скорость захвата и записи сигналов | до 1 000 000 осц/с | |
| Скорость захвата сигналов в векторном режиме | осц/с | |
| Система запуска | ||
| Источник сигнала запуска | Аналоговые каналы (1 – 6), внешний вход, питающая сеть переменного тока | |
| Режим запуска | Автоматический, нормальный, одиночный | |
| Тип связи | AC, DC, для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) | |
| Шумоподавление | Добавляет гистерезис в цепь триггера (только внутренний триггер), опционально вкл. или выкл | |
| Диапазон удержания | От 8 нс до 10 с | |
| Полоса пропускания системы запуска: | ||
| внутренний источник запуска | Полоса пропускания аналоговых входов | |
| внешний вход запуска | 200 МГц | |
| Чувствительность системы запуска: | ||
| внутренний источник запуска | 0,5 деления; ≥50 мВ/дел 0,7 деления, при включённом шумоподавлении | |
| внешний вход запуска | 200 мВ (пик-пик) (DC – 100 МГц); 500 мВ (пик-пик) (100 МГц – 200 МГц) | |
| Импеданс внешнего входа запуска | 1 МОм ±1%, BNC разъем | |
| Джиттер триггера | ≤ 1 нс СКЗ | |
| Диапазон установки порога срабатывания запуска: | ||
| внутренний источник запуска | ± 5 делений от центра экрана | |
| внешний вход запуска | ± 5 В | |
| питающая сеть переменного тока | Фиксированное значение 40% - 60 % | |
| Типы запуска | Запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по задержке, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, опционально по: CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553 | |
| Поиск и навигация | ||
| Тип | Фронт, ширина импульса | |
| Источник | Аналоговый канал | |
| Отображение результатов | Событие просматриваются или экспортируется во внешнюю/внутреннюю память. | |
| Навигация | По времени: просмотр полученных сигналов в хронологическом порядке. По событиям: используются элементы управления навигацией для автоматической прокрутки результатов поиска. По сегментам кадра: просмотр сегментов кадра, собранных в режиме покадровой съемки. | |
| Измерение формы сигнала | ||
| Курсор | Количество курсоров: 2 пары курсоров по осям X и Y. Ручной режим: -Отклонение напряжения между курсорами (ΔY). -Отклонение по времени между курсорами (ΔX). -Обратная величина ΔX (Гц) (1/ΔX). Режим отслеживания: -Фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X. -Фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y. Автоматизированное измерение: -Позволяет отображать курсор во время автоматического измерения. Режим XY: -Измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY. X = Канал 1, Y = Канал 2 | |
| Автоматическое измерение | Количество измерений: -41 (в том числе до 14 измерений могут отображаться одновременно на экране). -Источник измерения: CH1 - CH8, Math1 - Math 4 -Диапазон измерений Основной вид, увеличение. Измерения: -Отображает 33 элемента измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно. Вертикальные измерения: -Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока. Горизонтальные измерения: -период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+Скорость нарастания и -Скорость нарастания. Другие: -задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓) Статистика: -элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчёт. -Устанавливаемое статистическое время | |
| Математическая обработка сигналов | ||
| Количество математических функций | Отображает 4 математические функции одновременно | |
| Арифметика | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop | |
| Цветовая гамма | Поддержка БПФ. | |
| БПФ | -Размер записи: до 1 Mточек -Тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник. -Поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем. | |
| Анализ осциллограмм | ||
| Запись сигналов | Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000. Источник сигнала: Все аналоговые каналы. Анализ: Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; способен вычислять, измерять и декодировать воспроизводимые сигналы. | |
| Тест «Годен/Не годен» | Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана. Источник сигнала: Все аналоговые каналы. | |
| Цветовая гамма | Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы | |
| Последовательное декодирование | ||
| Количество декодеров | 4, поддержка одновременно четырех типа протоколов | |
| Тип декодируемых каналов | Стандарт: Parallel, RS232/UART, I²C, SPI, Опционально: CAN, CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553. | |
| Автоматическое масштабирование | ||
| Автоматическое масштабирование | минимального напряжения более 10 мВ ПИК-ПИК, рабочий цикл более 1% и частоты более 35 Гц. | |
| Цифровой вольтметр | ||
| Источник сигнала | Любой аналоговый канал | |
| Цифровой вольтметр | 4 разряда, измерение напряжения постоянного и переменного тока | |
| Функции вольтметра | Измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичного значения напряжения переменного тока | |
| Высокоточный частотомер | ||
| Источник сигнала | любой аналоговый канал, EXT | |
| Высокоточный частотомер | от 3 до 6 разрядов (устанавливаемое пользователем) | |
| Функции частотомера | измерение частоты, периода, сумматор | |
| Частотный диапазон частотомера | от 0 до 500 МГц | |
| Сумматор | до 48 разрядов | |
| Набор команд | ||
| Поддержка формата команд | SCPI | |
| Формирование | сообщений об ошибках, отчетов о состоянии, синхронизация | |
| Общие характеристики | ||
| Тип и размер встроенного дисплея | 10,1-дюймовый сенсорный дисплей с управлением «Multi-Touch» | |
| Разрешение встроенного дисплея | 1280 х 800 пикселей, формат 16:9 | |
| Масштабная сетка | 8 делений по вертикали х 10 делений по горизонтали | |
| Послесвечение | Выключено; Бесконечное послесвечение; Настраиваемое послесвечение (от 100 мс до 10 с) | |
| Яркость | 256 уровней интенсивности (LCD, HDMI). | |
| Процессор | Cortex-A72, 1,8 ГГц, Cortex-A53 1,4 ГГц шесть ядер | |
| Объем памяти | 4 ГБ RAM | |
| Операционная система | Android | |
| Внутренняя энергонезависимая память | 8 ГБ | |
| Интерфейсы связи | USB 3.0 host, device, LAN 10/100/1000 Base-T LXI-C, Web Control | |
| Выход триггера AUX | BNC на задней панели | |
| Видеовыход | HDMI 1.4 | |
| Вход/выход частоты опорного генератора | 10 МГц ± 10 ppm | |
| Выход меандра (калибровка пробников) | 1 кГц, амплитуда 0–3 В, прямоугольный сигнал | |
| Напряжение и сила тока сети питания | 100 В – 240 В, 50 – 60 Гц | |
| Максимальная потребляемая мощность | 350 ВА | |
| Диапазон рабочих температур | От 0℃ до +55℃ | |
| Диапазон температур хранения | От -30℃ до +60℃ | |
| Относительная влажность | Не более 90% | |
| Габаритные размеры (ШхВхГ) | 335 х 235 х 154 мм | |
| Высота для монтажа в измерительную стойку | 5 U | |
| Вес нетто | 5,3 кг | |
| Энергонезависимая память | Хранение файлов в форматах: настройки (*.stp), изображения (*.png, *.bmp, *.jpg), форм сигнала CSV (*.csv), (*.bin), данных эталонного сигнала (*.ref, *.csv, *.bin) Внутренняя емкость: 8 ГБ Опорные сигналы: 10 видов | |
Технические характеристики
| Количество каналов: | 6 |
| Полоса пропускания, МГц: | 1000 |
| Частота дискретизации, Гвыб/сек: | 4 |
| Max длина записи, млн. точек: | 500000000 |
| Внесен в Госреестр РФ: | Нет |
| Возможность поверки: | Только калибровка |
| Интервал между поверками: | --- |
| Гарантия: | 12 месяцев |
| Модель: | MHO5106 |
| Производитель: | RIGOL |
| Госреестр: | Нет |
