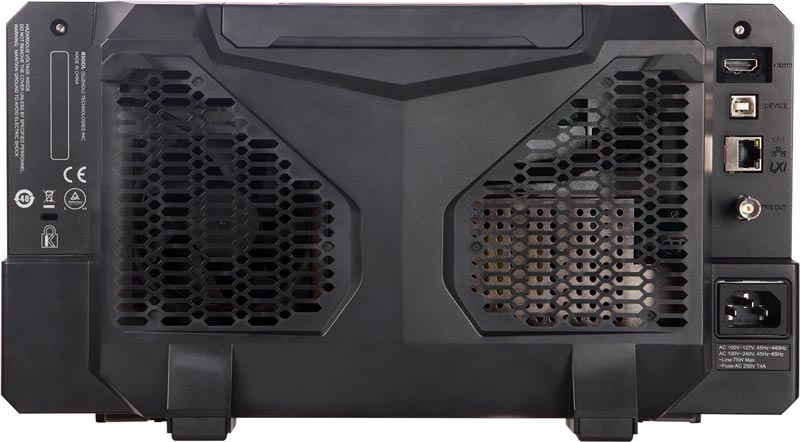

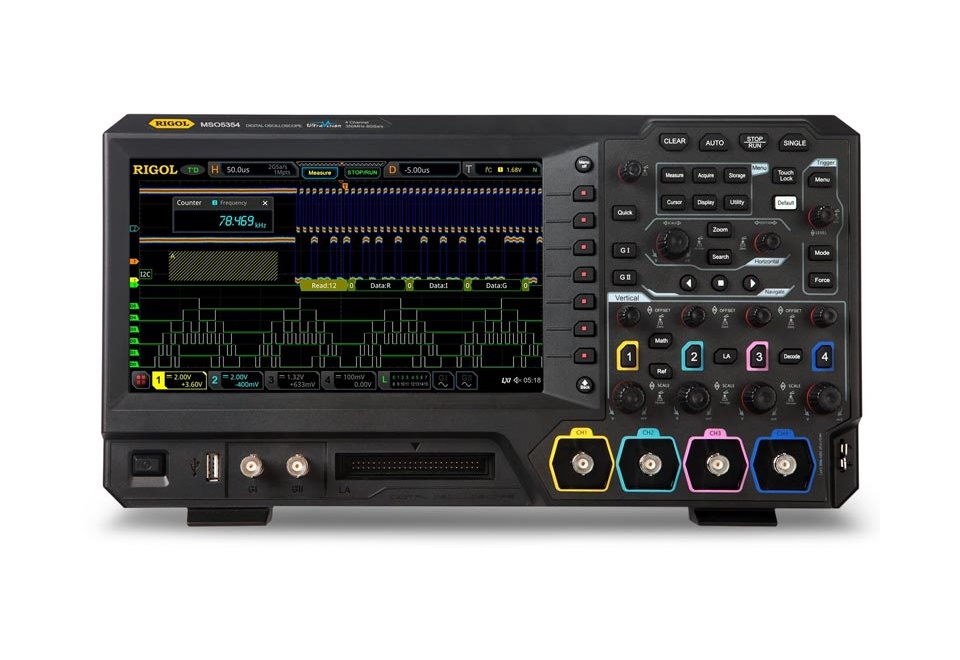

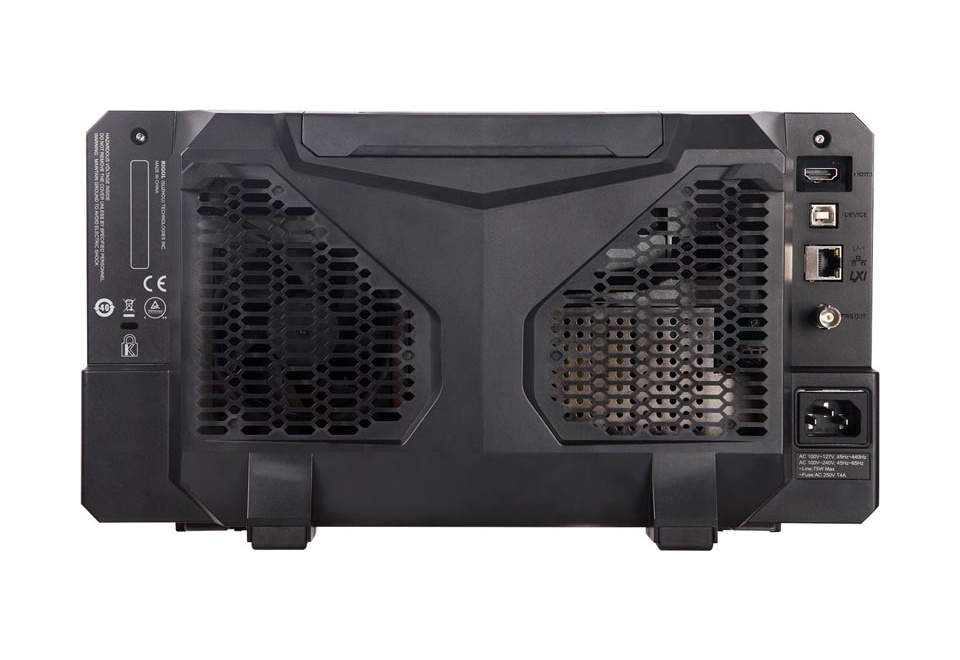

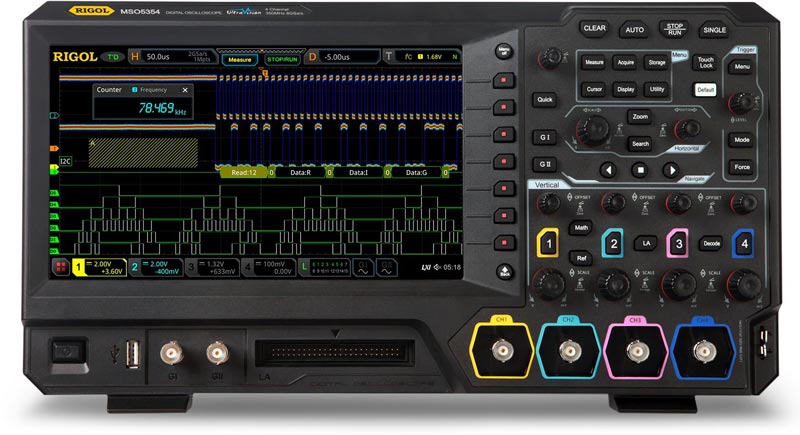

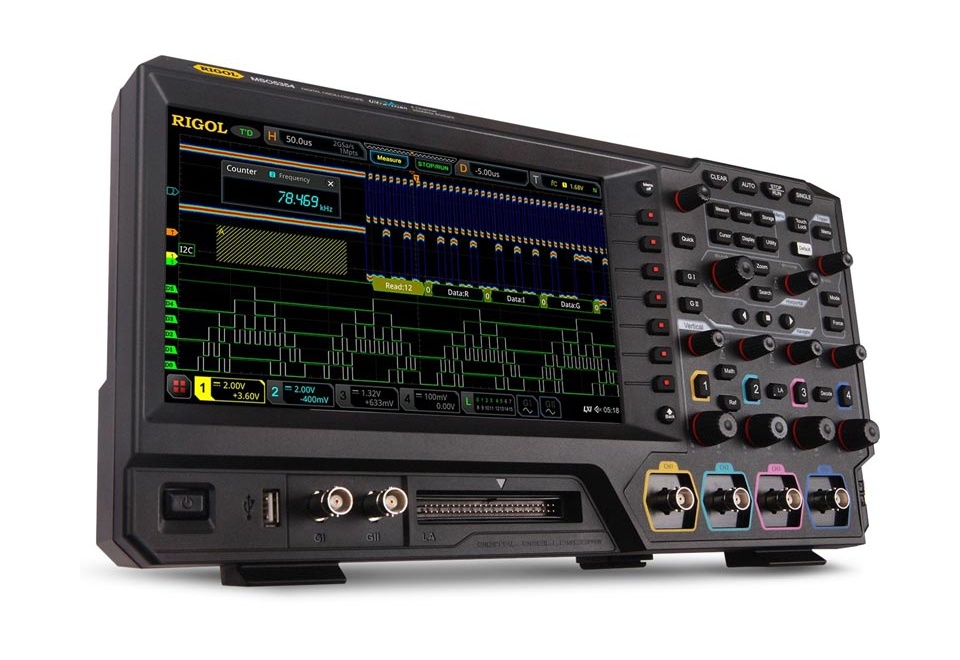

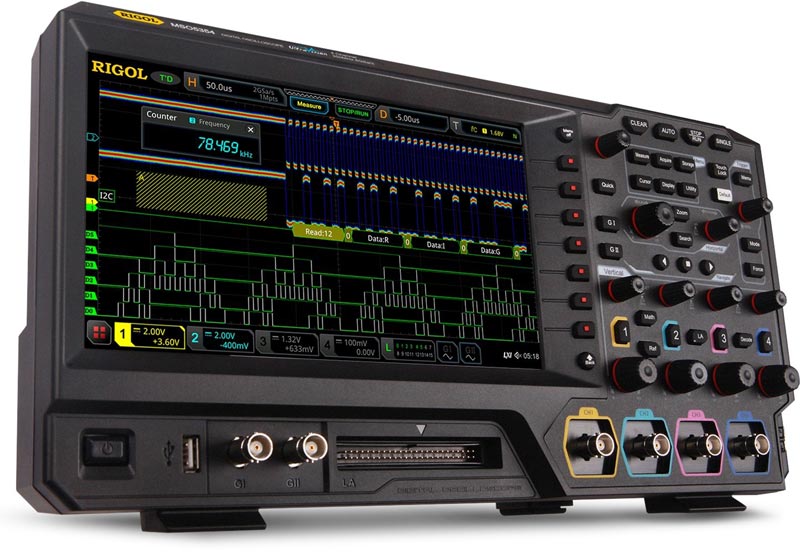

Осциллограф цифровой RIGOL MSO5072
Осциллограф цифровой RIGOL MSO5072
128400 RUB
Описание
Цифровой осциллограф Rigol MSO5072: доступное решение для анализа сигналов
Rigol MSO5072 представляет собой наиболее экономичный цифровой осциллограф в линейке приборов, предназначенных для анализа и измерения параметров сигналов смешанного типа.
Ключевые характеристики:
- Два аналоговых канала с полосой пропускания 70 МГц.
- Шестнадцать цифровых входов.
- Технология UltraVision II, основанная на ASIC-микросхемах, обеспечивает наилучшую производительность и функциональность среди осциллографов с аналогичным частотным диапазоном.
Удобный интерфейс:
Rigol MSO5072 сочетает традиционный кнопочный интерфейс с верньерами-регуляторами и 9-дюймовый сенсорный дисплей WVGA с поддержкой смартфонных жестов, что значительно упрощает настройку и работу с прибором.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 70 МГц (стандартно) 100 МГц с опцией MSO5000-BW0T1 200 МГц с опцией MSO5000-BW0T2 350 MГц с опцией MSO5000-BW0T3 |
| Режим дискретизации | Реальное время |
| Количество каналов | 2 аналоговых (стандартно) или 4 аналоговых (опция MSO5000-4CH) + 16 цифровых (опция PLA2216) |
| Максимальная скорость захвата осциллограмм | ≥500000 осц./сек |
| Регистрация | |
| Режим | Обычный |
| Пиковый детектор: 500 пс | |
| Усреднение (2, 4, 8, 16…65536 выборок) | |
| Максимальная дискретизация (реальное время) | Аналоговые каналы: 8 Гвыб/сек (4 Гвыб/сек - два канала с опцией MSO5000-4CH; 2 Гвыб/сек - все каналы) |
| Цифровые каналы: 1 Гвыб/сек на канал | |
| Глубина записи | Аналоговые каналы: 100 М точек (50 М точек - два канала с опцией MSO5000-4CH ; 25 М точек - все каналы) - стандартно 200 М точек (100 М точек -два канала с опцией MSO5000-4CH; 50 М точек - все каналы) - опция MSO5000-2RL |
| Цифровые каналы: 25 М точек | |
| Параметры вертикальной системы | |
| Аналоговые каналы | |
| Связь по входу | открытый, закрытый |
| Входной импеданс | 1 MОм ±1% || 17 пФ ±3 пФ |
| Учет ослабления пробников | 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X |
| Определение пробников | автоматическое определение пробников Rigol |
| Максимальное входное напряжение | 300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик |
| Вертикальное разрешение | 8 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел |
| Диапазон смещения | ±1 В (1 мВ/дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел) |
| Динамический диапазон | ±5 дел (8 бит) |
| Ограничение полосы пропускания | 20 МГц, 100 МГц, 200 МГц; выбирается для каждого канала |
| Погрешность коэффициента усиления | ±3% от полной шкалы |
| Погрешность смещения | <200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
| ESD защита | ±8 кВ (на входе BNC) |
| Изоляция между каналами | ≥40 дБ, от DC до максимальной частоты |
| Цифровые каналы | |
| Группировка каналов | 16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15) |
| Диапазон порогов | ±15 В с шагом 10 мВ |
| Погрешность установки порога | ±(100 мВ + 3% от установленного значения) |
| Уровень порогов | TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем |
| Максималльное входное напряжение | ±40 В Впик; переходное перенапряжение 800 Впик |
| Максимальный динамический диапазон | ±10 В + значение порога |
| Минимальный размах напряжения | 500 мВп-п |
| Входной импеданс | ~101 кОм || 8 пФ |
| Вертикальное разрешение | 1 бит |
| Параметры горизонтальной системы | |
| Аналоговые каналы | |
| Коэффициент развертки | 5 нс/дел ~ 1000 с/дел |
| Временное разрешение | 10 пс |
| Погрешность временной баз | ±10 ppm ± 10 ppm/год |
| Максимальная задержка | Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел |
| Диапазон коррекции смещения между каналами | ±100 нс |
| Режимы | Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел) |
| Цифровые каналы | |
| Минимальная определяемая длительность импульса | 5 нс |
| Максимальная входная частота | 200 МГц |
| Задержка между каналами | 2 нс (тип.), 5 нс (макс.) |
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 70 |
| Частота дискретизации, Гвыб/сек: | 8 |
| Max длина записи, млн. точек: | 100000000 |
| Внесен в Госреестр РФ: | № 82665-21 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | MSO5072 |
| Производитель: | RIGOL |
| Госреестр: | Да |
