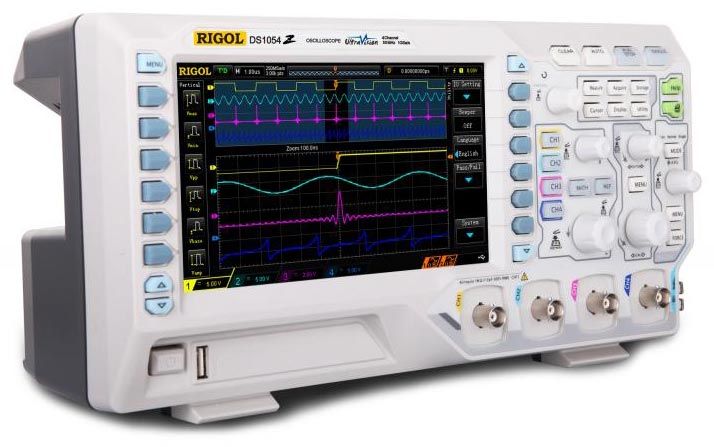

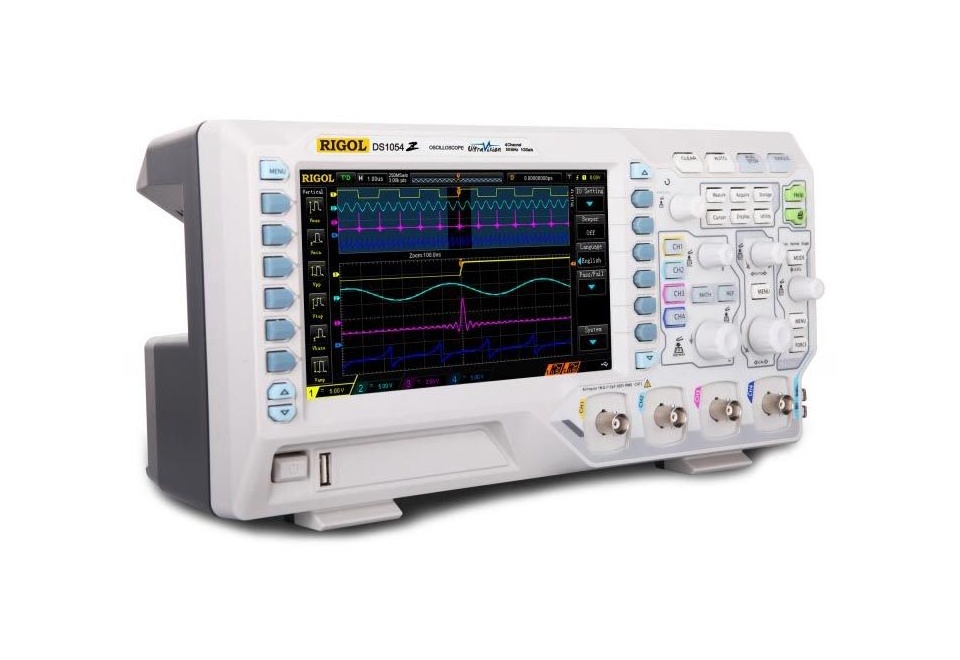

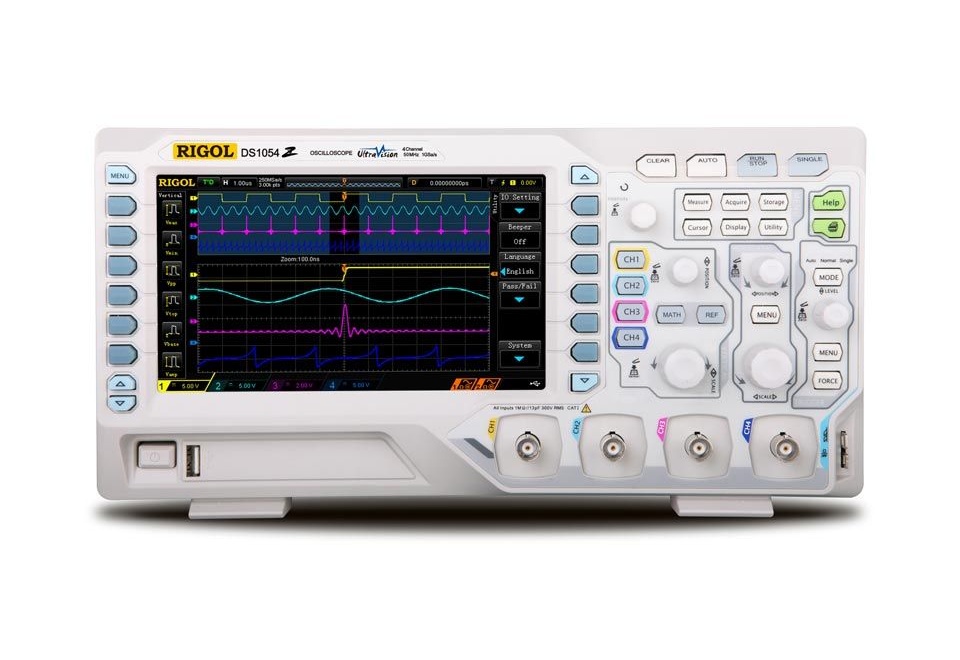

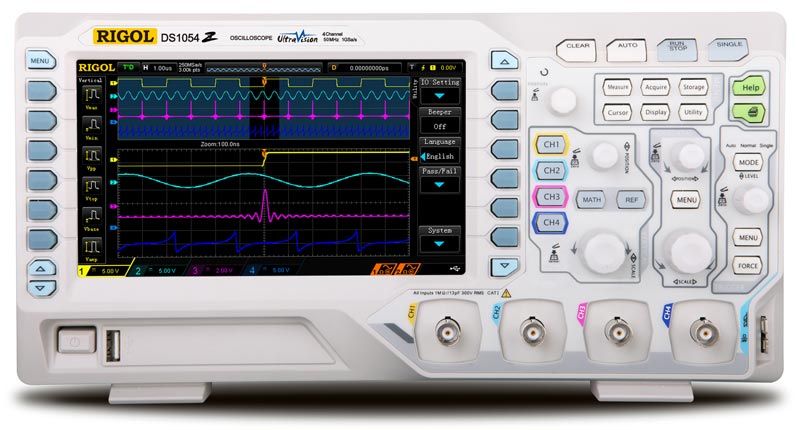

Осциллограф цифровой запоминающий RIGOL DS1054Z
Осциллограф цифровой запоминающий RIGOL DS1054Z
61330 RUB
Описание
Цифровой осциллограф Rigol DS1054Z – высокопроизводительное устройство, оснащённое широким спектром возможностей триггерной функции и позволяющее осуществлять измерения по четырём независимым каналам.
Прибор характеризуется полосой пропускания 100 МГц и максимальным объёмом памяти 12 Мточек. Скорость захвата составляет 30000 осциллограмм в секунду.
DS1054Z отличается низким уровнем шума и широким вертикальным интервалом (от 1 мВ/дел до 10 В/дел). Устройство работает от сети переменного тока напряжением 100-240 В с частотой 45-440 Гц.
Осциллограф оснащён многоязычным интерфейсом и встроенной справочной системой.

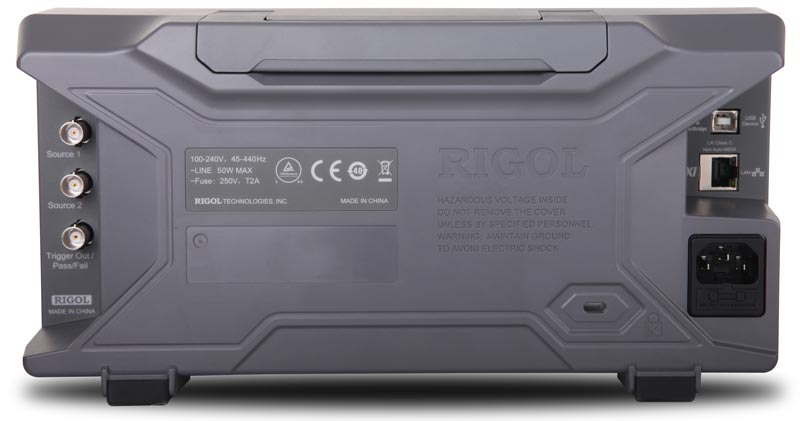

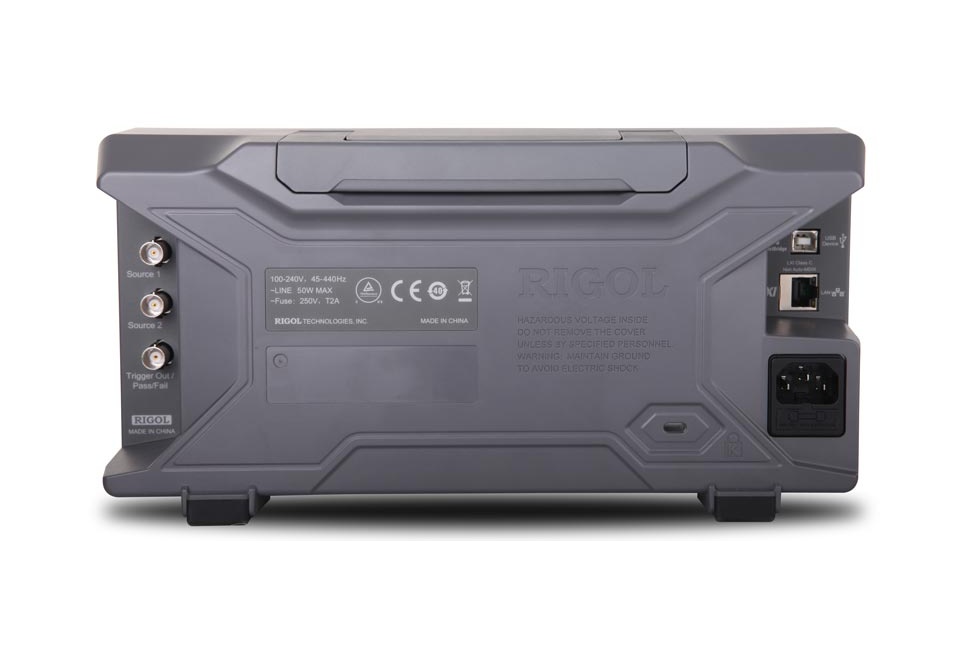

Rigol DS1054Z поддерживает функцию удалённого управления данными. Реализация данной функции возможна посредством USB-кабеля или канала LAN.
Для подключения к компьютеру необходимо установить драйвер USB и программное обеспечение Ultra Sigma. После запуска, программа автоматически определит подключённый осциллограф по USB-соединению.
Подключение по сетевому кабелю LAN также осуществляется с использованием ПО Ultra Sigma. Программная оболочка позволяет производить обработку результатов измерений, обмен данными, а также выполнять анализ параметров работы оборудования.
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Полоса пропускания | 50 MГц | |
| Режим дискретизации | Реальное время | |
| Количество каналов | 4 | |
| Регистрация | Режим | Обычный Пиковый детектор 4 нс Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) |
| Макс. дискретизация (реальное время) | 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала) | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ±1% || 15 пФ ±3 пФ | |
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |
| Максимальное входное напряжение | 300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 30000 осц./сек |
| Интерполяция | (sin x)/x | |
| Глубина записи | Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М (опция) Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М (опция) Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М (опция) | |
| Коэффициент развертки | 5 нс/дел ~ 50 с/дел, с шагом 1~2~5 | |
| Погрешность временной базы | ≤±25 ppm | |
| Максимальная задержка | Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с | |
| Режимы | Y-T, X-Y, самописец, задержка | |
| Параметры вертикальной системы | Вертикальное разрешение | 8 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел ) | |
| Полоса пропускания для аналогового периодического сигнала | DC ~ 50 МГц | |
| Полоса пропускания для однократного сигнала | DC ~ 50 МГц | |
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |
| Время нарастания | ≤7 нс (типичное) | |
| Погрешность коэф.усиления | <10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы | |
| Погрешность смещения | ±0,1 дел ±2 мВ ±1%смещения | |
| Изоляция между каналами | ≥40 дБ | |
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓ | |
| Отображение | 5 измерений одновременно | |
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |
| Частотомер | встроенный, 6 разрядов | |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs | |
| FFT окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| Шкала для FFT окна | dB/dBm, Vrms | |
| Количество шин для декодирования | 2 | |
| Декодирование | Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция) | |
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 50 |
| Частота дискретизации, Гвыб/сек: | 1 |
| Max длина записи, млн. точек: | 24000000 |
| Внесен в Госреестр РФ: | № 60892-15 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | DS1054Z |
| Производитель: | RIGOL |
| Госреестр: | Да |
