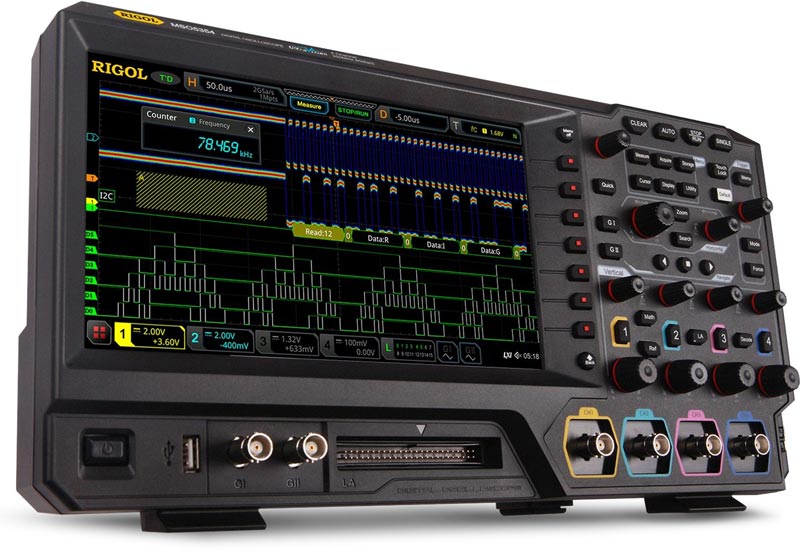

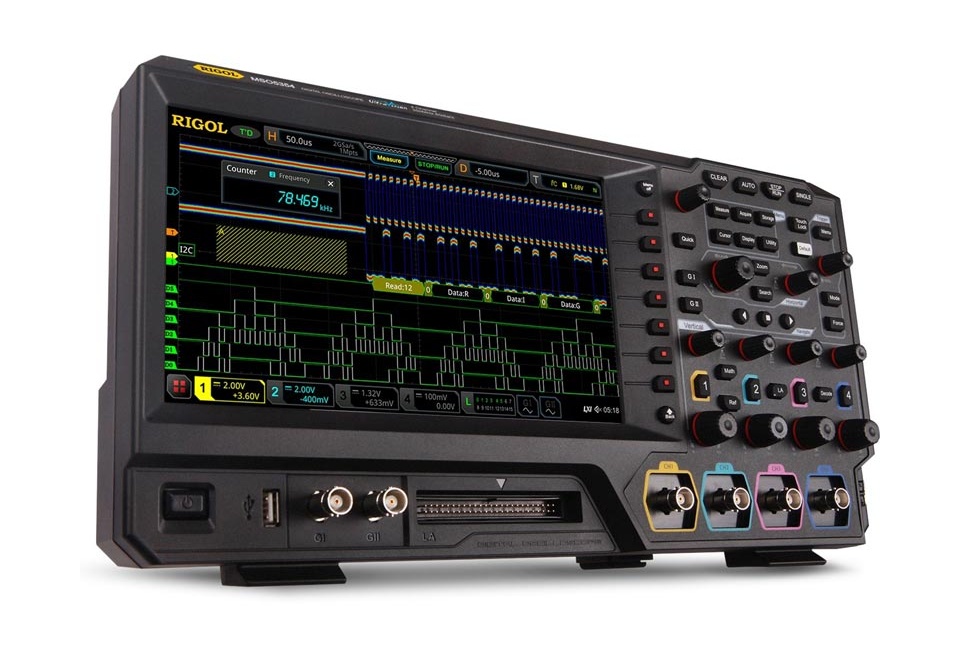

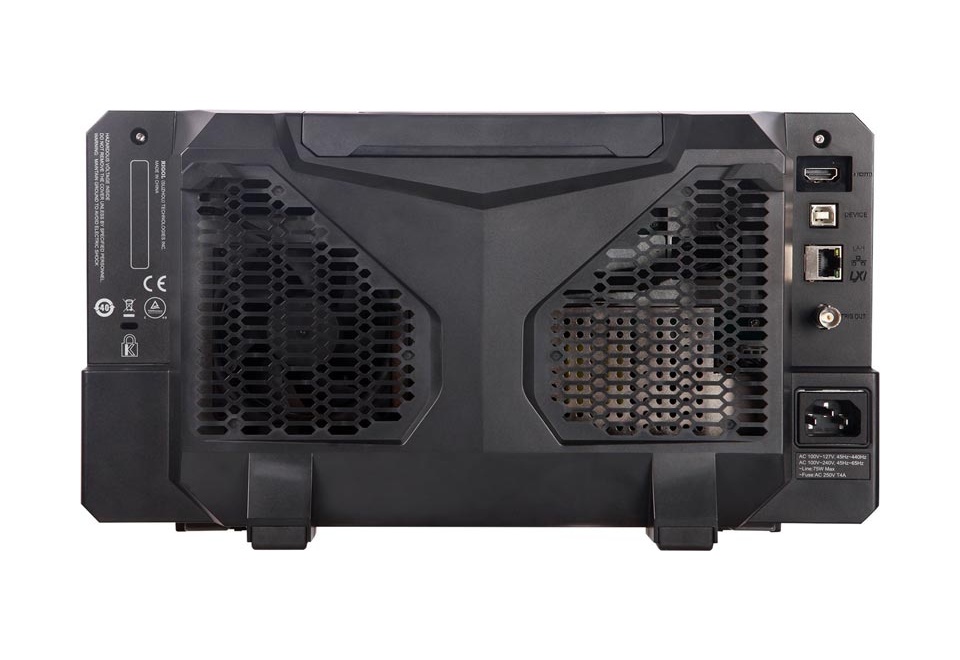

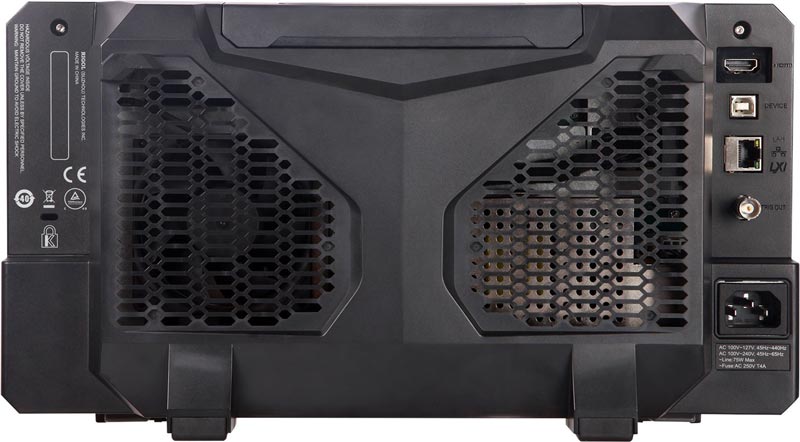

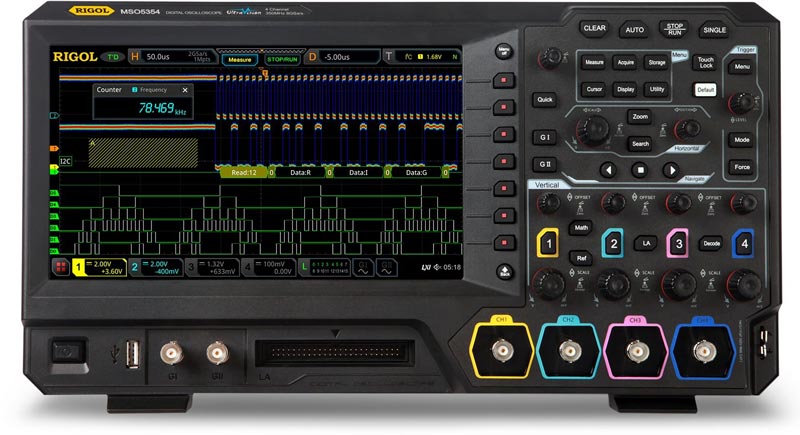

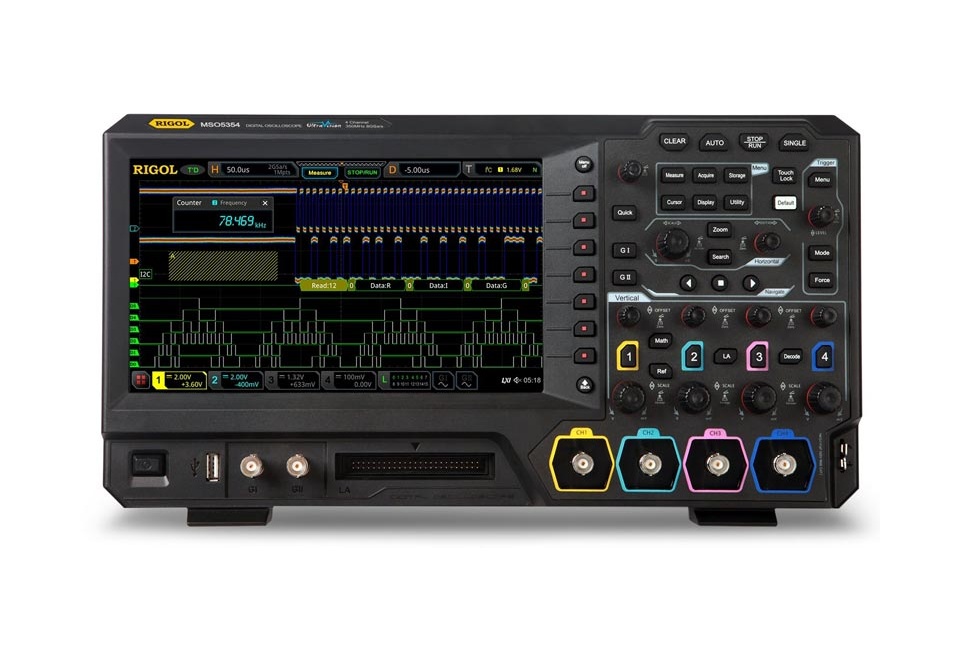

Осциллограф цифровой запоминающий RIGOL MSO5102

Госреестр

Сертифицированная продукция

5000+ товаров в каталоге

Доставляем по всей России и СНГ

Работаем напрямую с производителями

Описание Характеристики Доставка Оплата

Описание

Цифровой осциллограф Rigol MSO5102, оснащенный шестнадцатью дискретными и двумя аналоговыми каналами с полосой пропускания 100 МГц, предназначен для анализа смешанных сигналов. Функциональные возможности прибора могут быть расширены за счет дополнительных опций.

Удобное управление обеспечивается благодаря 9-дюймовому сенсорному дисплею. Широкий спектр интерфейсов, включающий USB, Ethernet, HDMI и другие, позволяет интегрировать осциллограф в лабораторные системы. В сравнении с моделями младших серий линейки MSO, MSO5102 поддерживает декодирование большего количества протоколов и обладает расширенной функциональностью благодаря технологии UltraVision II.

Технические характеристики

Полоса пропускания	100 МГц (стандартно) 200 МГц с опцией MSO5000-BW1T2 350 MГц с опцией MSO5000-BW1T3
Режим дискретизации	Реальное время
Количество каналов	2 аналоговых (стандартно) или 4 аналоговых (опция MSO5000-4CH) + 16 цифровых (опция PLA2216)
Максимальная скорость захвата осциллограмм	≥500000 осц./сек
Регистрация
Режим	Обычный
	Пиковый детектор: 500 пс
	Усреднение (2, 4, 8, 16…65536 выборок)
Максимальная дискретизация (реальное время)	Аналоговые каналы: 8 Гвыб/сек (4 Гвыб/сек - два канала; 2 Гвыб/сек - все каналы)
	Цифровые каналы: 1 Гвыб/сек на канал
Глубина записи	Аналоговые каналы: 100 М точек (50 М точек - два канала с опцией MSO5000-4CH ; 25 М точек - все каналы) - стандартно 200 М точек (100 М точек -два канала с опцией MSO5000-4CH; 50 М точек - все каналы) - опция MSO5000-2RL
	Цифровые каналы: 25 М точек
Параметры вертикальной системы
Аналоговые каналы
Связь по входу	открытый, закрытый
Входной импеданс	1 MОм ±1% \|\| 17 пФ ±3 пФ
Учет ослабления пробников	0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X
Определение пробников	автоматическое определение пробников Rigol
Максимальное входное напряжение	300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик
Вертикальное разрешение	8 бит
Вертикальное отклонение	1 мВ/дел ~ 10 В/дел
Диапазон смещения	±1 В (1 мВ/дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел)
Динамический диапазон	±5 дел (8 бит)
Ограничение полосы пропускания	20 МГц, 100 МГц, 200 МГц; выбирается для каждого канала
Погрешность коэффициента усиления	±3% от полной шкалы
Погрешность смещения	<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
ESD защита	±8 кВ (на входе BNC)
Изоляция между каналами	≥40 дБ, от DC до максимальной частоты
Цифровые каналы
Группировка каналов	16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15)
Диапазон порогов	±15 В с шагом 10 мВ
Погрешность установки порога	±(100 мВ + 3% от установленного значения)
Уровень порогов	TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем
Максималльное входное напряжение	±40 В Впик; переходное перенапряжение 800 Впик
Максимальный динамический диапазон	±10 В + значение порога
Минимальный размах напряжения	500 мВп-п
Входной импеданс	~101 кОм \|\| 8 пФ
Вертикальное разрешение	1 бит
Параметры горизонтальной системы
Аналоговые каналы
Коэффициент развертки	5 нс/дел ~ 1000 с/дел
Временное разрешение	10 пс
Погрешность временной баз	±10 ppm ± 10 ppm/год
Максимальная задержка	Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел
Диапазон коррекции смещения между каналами	±100 нс
Режимы	Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел)
Цифровые каналы
Минимальная определяемая длительность импульса	5 нс
Максимальная входная частота	200 МГц
Задержка между каналами	2 нс (тип.), 5 нс (макс.)
Измерения
Курсорные	Количество курсоров	2 пары XY курсоров
	Режимы	ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения
	Измерения в X-Y режиме	X = Канал 1, Y = Канал 2
Автоматические	Количество автоизмерений	41 тип
	Источник	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4)
	Режим измерения	обычный с повышенной точностью (по всей длине памяти)
	Максимальное количество отображаемых на канал	33 типа
	Вертикальные	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev
	Горизонтальные	Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
	Другие	Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)
	Анализ	частотомер, цифровой вольтметр, анализ мощности, гистограмма
	Статистика	текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
Измерения
Количество отображаемых одновременно	4
Операции	A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B
Цветовая градация	Поддерживается в математических операциях, в т.ч. БПФ
БПФ (FFT)	Максимальная длина	1 М точек
	Тип окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
	Представление	полный дисплей, половина дисплея
	Поиск пиков	максимально 15 пиков
Поиск и навигация
Тип	фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI
Отображение	таблица событий или навигации
Источник	любой аналоговый канал
Кнопки навигации	перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям
Анализ осциллограмм
Pass / Fail	Источник	аналоговые каналы (CH1 ~ CH4)
Гистограмма	Источник	аналоговые каналы (CH1 ~ CH4), результат автоизмерений
	Тип	горизонтальные, вертикальные, измерение
	Измерение	сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма
	Режим	во всех режимах, включая ZOOM, XY, ROLL
Цветовая градация	Источник	аналоговые каналы (CH1 ~ CH4)
	Темы	температура, интенсивность
	Режим	во всех режимах
Декодирование
Стандартно	Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов)
Опционально	RS-232 /UART декодирование - опция DS5000-COMP I²C /SPI декодирование - опция MSO5000-EMBD LIN /CAN декодирование - опция MSO5000-AUTO FlexRay декодирование - опция MSO5000-FLEX I²S декодирование - опция MSO5000-AUDIO MIL-STD-1553 декодирование - опция MSO5000-AERO
Система запуска
Источник запуска	Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний запуск, по сети
Режим запуска	Авто, обычный, одиночный
Тип связи	AC, DC, ФВЧ (55 кГц), ФНЧ (55 кГц)
Шумовая режекция	Вкл / Выкл
Блокировка уровня запуска	8 нс ~ 10 с
Полоса запуска	аналоговая полоса осциллографа
Чувствительность триггера	Внутренний <10 мВ/дел: 1 деление или 5 мВп-п, что меньше ≥10 мВ/дел: 0,5 деления
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
	Сеть	фиксировано 50%
Зональный триггер	Установка	нарисованная вручную область на экране
	Условие запуска	пересекается "Intersect" или не пересекается "Not Intersect"
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Типы запуска	Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553
Запуск по фронту	Тип фронта	нарастающий, спадающий, нарастающий & спадающий
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), сеть
Запуск по длительности импульса	Условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по скорости нарастания	Условие запуска	положительная или отрицательная полярность: >, <, внутри диапазона <>
	Диапазон установок	800 пс ~ 10 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу	Система	NTSC, PAL и SECAM
	Стандарт	480P, 576P HDTV
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону	Установка шаблона	H, L, X, нарастающий фронт, спадающий фронт
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по длительности события	Установка	H, L, X
	Условие запуска	>, <, внутри интервала<>, вне интервала ><
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по истечении времени (TimeOut)	Тип фронта	нарастающий, спадающий, нарастающий & спадающий
	Время	16 нс ~ 10 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по ранту	Условие	прохождение через заданный уровень
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по окну	Тип фронта	нарастающий, спадающий
	Позиция запуска	вход, выход, время
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по задержке	Фронт	нарастающий, спадающий
	Условие задержки	>, <, внутри интервала<>, вне интервала ><
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск Установка / Удержание	Фронт	нарастающий, спадающий
	Установка времени	16 нс ~ 10 с
Запуск по N фронту	Тип фронта	нарастающий, спадающий
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск Установка / Удержание (Setup / Hold)	Установка	H, L
	Условие	<
	Время установки / удержания	8 нс ~ 1 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
RS-232/UART запуск (опция DS5000-COMP)	Условие запуска	Start, Error, Check Error, Data
	Скорость	до 20 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
I²C запуск (опция DS5000-EMBD)	Условие запуска	Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
	Разрядность адреса	7 бит, 8 бит, 10 бит
	Длина	1 ~ 5 байт
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
SPI запуск (опция DS5000-EMBD)	Условие запуска	CS, TimeOut
	Разрядность	4 бит ~ 32 бит
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
CAN запуск (опция DS5000-AUTO)	Условие запуска	начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random
	Тип сигнала	CAN_H, CAN_L, TX/RX, DIFF
	Скорость	до 5 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
FlexRay запуск (опция DS5000-FLEY)	Условие запуска	Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err)
	Скорость	до 10 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
LIN запуск (опция DS5000-AUTO)	Условие запуска	Sync, ID, Data, Data&ID, Wakeup, Sleep, Error
	Скорость	до 20 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
I²C запуск (опция DS5000-AUDIO)	Тип канала	левый, правый, левый и правый
	Условие сравнения	＝, ≠, ＞, ＜, ＜＞, ＞＜
	Режимы	I²S, LJ, RJ
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
MIL-STD-1553 запуск (опция DS5000-AERO)	Условие запуска	Data Sync, Cmd Sync, все поля синхронизации All Sync, Data word, command word, status word, Error (ошибка синхронизации и ошибка четности)
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Генератор сигналов (опция MSO5000-AWG)
Количество каналов	2
Частота дискретизации	200 Мвыб/сек
Вертикальное разрешение	14 бит
Максимальная частота	25 МГц
Стандартные формы	синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой
Встроенные формы	sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус
Синусоидальный сигнал
Диапазон	100 мГц...25 МГц
Неравномерность	±0,5 дБ (относительно 1 кГц)
Гармонические искажения	-40 дБн
Негармонические искажения	-40 дБн
Коэффициент гармоник	1%
Отношение сигнал / шум	40 дБ
Прямоугольный / Импульсный сигнал
Диапазон прямоугольного сигнала	100 мГц...15 МГц
Диапазон импульсного сигнала	100 мГц...1 МГц
Время нарастания / спада	< 15 нс
Выброс	< 5%
Коэффициент заполнения	50% фикс. - прямоугольный сигнал 10%...90% - импульсный сигнал
Разрешение коэффициента заполнения	1% или 10 нс, что больше
Минимальная длительность импульса	20 нс
Разрешение длительности импульса	10 нс или 5 бит, что больше
Джиттер	5 нс
Пилообразный сигнал
Диапазон	100 мГц...100 кГц
Линейность	1%
Симметрия	0%...100%
Шумовой сигнал
Полоса	>25 МГц
Встроенные формы
Диапазон	100 мГц...1 МГц
Произвольная форма
Диапазон	100 мГц...10 МГц
Количество точек	2...16 К точек
Дополнительные свойства	поддержка сохранения и загрузки форм
Частота
Точность	100 ppm (<10 кГц), 50 ppm (>10 кГц)
Разрешение	100 мГц или 4 бит, что больше
Амплитуда
Уровень	20 мВп-п ... 5 Вп-п (высокий импеданс) 10 мВп-п ... 2,5 Вп-п (50 Ом)
Разрешение	100 мкВ или 3 бит, что больше
Точность	2% (на частоте 1 кГц)
Смещение
Уровень	±2,5 В (высокий импеданс) ±1,25 В (50 Ом)
Разрешение	100 мкВ или 3 бит, что больше
Точность	±(2%уст.значения + 5 мВ + 0,5%амплитуды)
Модуляция
Тип	АМ, ЧМ, ШИМ
АМ	Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120%
ЧМ	Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота
ШИМ	Модул. сигнал: прямоугольный с 50% коэф. заполнения Частота: 1 Гц ... 50 кГц Частота скачка: 100 мГц... макс. несущая частота
Свипирование
Закон	линейный / логарифмический
Интервал свипирования	1 мс ... 500 с
Частота	Внутри диапазона частот
Пачки импульсов
Режим	N циклов, непрерывный
Количество импульсов	1 ... 1 000 000
Период	1 мкс ... 500 с
Задержка	0...100 с
Источник запуска	внутренний, ручной
Цифровой вольметр
Источник	аналоговые каналы (CH1 ~ CH4)
Функция измерения	DC, DC RMS, AC RMS
Разрешение	ACV / DCV: 3 бита
Режим измерения	диаграмма, превшение свыше 3 сек
Частотомер
Общие параметры	Источник	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
	Разрешение	6 бит, пользовательская
	Максимальная частота	максимальная частота аналогового канала
Функция измерения	частота, период, счет импульсов
Суммирование	Источник	48-бит счетчика
	Фронт	подсчет количества нарастающих фронтов
Временная база	внутренний источник опорной частоты
Основные технические характеристики
Дисплей
Тип дисплея	диагональ 9", емкостной сенсорный мультитач
Разрешение дисплея	1024 (по горизонтали) × 600 (по вертикали) точек
Сетка	10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение	выкл; от 100 мс до 10 с; бесконечно
Яркость	256 уровней (ЖК HDMI)
Энергонезавсисмая память
Формат сохранения	настройки	setup (*.stp)
	изображения	image (.png, .bmp, .tif, .jpg)
	осциллограммы и данные	CSV waveform data (.csv), binary waveform data (.bin, .wfm), list data (.csv), reference waveform data (.ref, .csv, .bin), arbitrary waveform data (.arb)
Опорные осциллограммы	10 осциллограмм
Порты ввода/вывода
USB 2.0 Hi-speed Host	1 на передней панели
USB 2.0 Hi-speed Device	1 на задней панели (совместимость с USBTMC)
LAN	1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C)
GPIB	адаптер USB-GPIB (опция)
WEB интерфейс	поддержка VNC Web
HDMI видеовыход	1 на передней панели (HDMI 1.4b, A plug)
Aux Output комбинированный выход	Разъем	BNC на задней панели: Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND) Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND)
	Выход синхронизации (Trig Out)	Импульсный сигнал синхронизации
	Выход "Годен / Не годен" (Pass / Fail)	Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс)
Выход компенсации пробника	Частота	меандр 1 кГц
	Амплитуда	3 Вп-п
Питание
Напряжение	100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность	<75 Вт
Предохранитель	4 A, T тип, 250 В
Массо-габаритные параметры
Габаритные размеры (ШВГ)	367 мм × 200 мм × 130 мм
Вес	3,5 кг без упаковки 5,8 кг с упаковкой

Технические характеристики

Количество каналов:	2
Полоса пропускания, МГц:	100
Частота дискретизации, Гвыб/сек:	8
Max длина записи, млн. точек:	100000000
Внесен в Госреестр РФ:	№ 82665-21
Возможность поверки:	Заказывается отдельно
Интервал между поверками:	1 год
Гарантия:	12 месяцев
Модель:	MSO5102
Производитель:	RIGOL
Госреестр:	Да

Доставка

Информация о вариантах доставки

Мы заботимся о наших клиентах, поэтому стараемся сделать доставку более комфортной и быстрой.

Доставка осуществляется:

до терминала транспортной компании в любой город России
до двери вашего офиса в любой город России
мы сотрудничаем с транпортными компаниями СДЭК и Деловые Линии. -- Почта России по согласованию!
клиент самостоятельно может заказть любую транспортную компанию для перевозки груза
в некоторых случаях доставка осуществляется силами и за счет продавца (оговаривается отдельно)

Внимание! Чтобы организовать отгрузку и получить груз в срок, необходимо правильно указывать адрес доставки, ФИО получателя и телефон получателя.

Для получения груза в пункте выдачи закзаов транспортной компании необходимо будет предоставить:

юридическим лицам: паспорт, доверенность от организации или иметь при себе печать
физическим лицам: паспорт

Оплата

Оплата принимается от юридических лиц и индивидуальных предпринимателей по выставленному счету на безналичный счет.

Внимание! Перед оплатой уточняйте стоимость приобретаемого товара у вашего менеджера.

Информация о ценах носит информационный характер и не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.
Технические параметры (спецификация) и комплект поставки товара в наших каталогах могут быть изменены производителем без предварительного уведомления.

Отзывы о товаре

Будьте первым, кто оставит отзыв

Похожие товары
