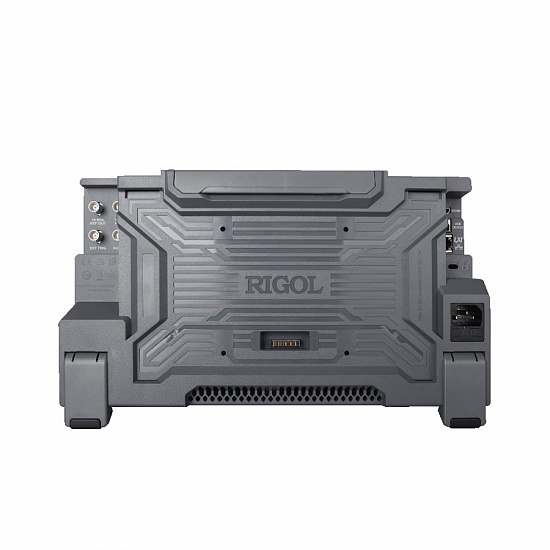

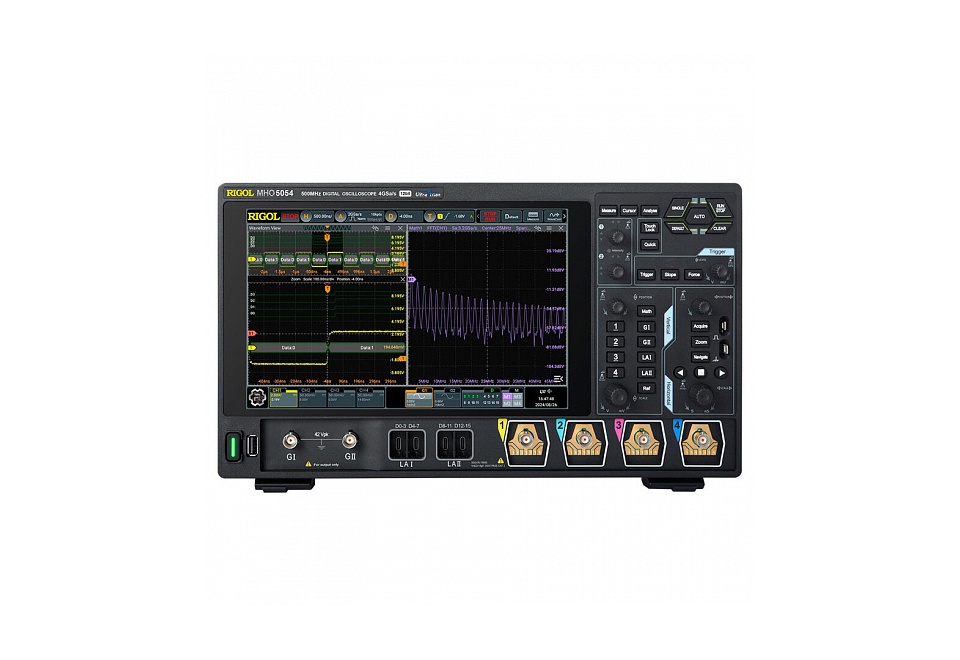

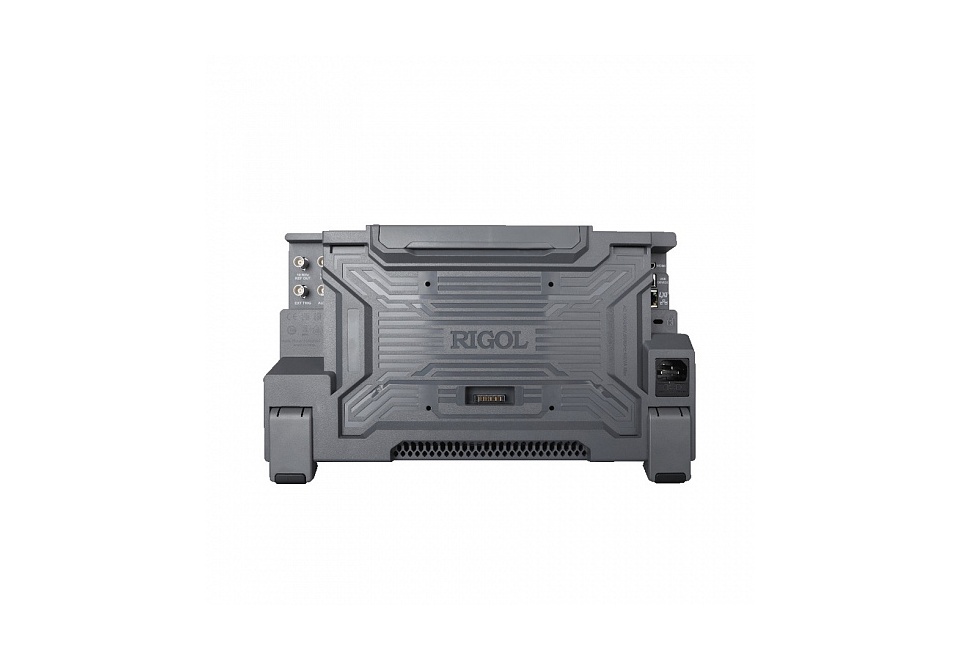

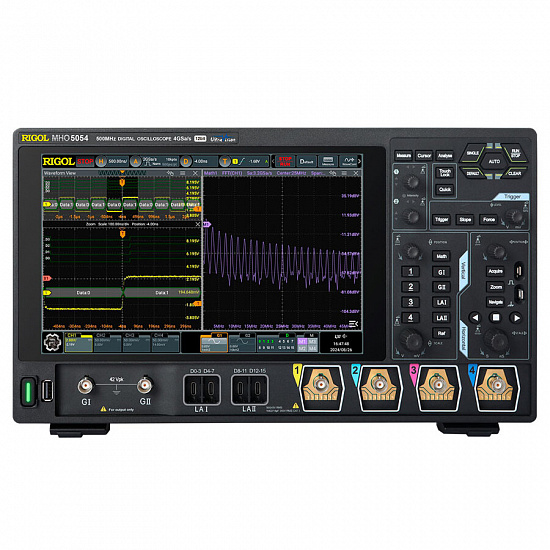

Осциллограф RIGOL MHO5054
Осциллограф RIGOL MHO5054
747104 RUB
Описание
Цифровой осциллограф RIGOL MHO5054 – это высокопроизводительный 4-канальный прибор с разрешением 12 бит и полосой пропускания 500 МГц, отличающийся компактными размерами и возможностью автономного питания. Разработанный на базе собственной платформы «Centaurus» компании RIGOL, осциллограф MHO5054 интегрирует функциональность семи различных инструментов:
- цифрового осциллографа;
- анализатора спектра;
- цифрового вольтметра;
- высокоточного частотомера и сумматора;
- анализатора протоколов последовательной передачи данных;
- логического анализатора;
- генератора сигналов произвольной формы.
Таким образом, RIGOL MHO5054 представляет собой комплексный и многофункциональный инструмент, предназначенный для удовлетворения практически всех потребностей в области осциллографических измерений.
Технические характеристики
| Полоса пропускания аналогового канала: -50 Ом,-3 дБ -1 МОм,-3 дБ | 500 МГц 500 МГц |
| Расчётное время нарастания (от 10% до 90%, типовое) на 50 Ом | ≤750 пс |
| Количество входных каналов | 4 аналоговых входа + 1 внешний вход запуска + 16 логических каналов + 2-х канальный генератор сигналов произвольной формы |
| Максимальная глубина памяти | 500 млн. точек (1 канал, 2 канала) 250 млн. точек (4 канала) |
| Режим выборки | Выборка в реальном времени |
| Максимальная частота дискретизации | 4 Гвыб/с (1 канал, 2 канала) 2 Гвыб/с (при всех включенных каналах) |
| Максимальная скорость захвата сигнала | 200 000 осц./сек (векторный режим) 1 000 000 осц./сек (режим UltraAcquire) |
| Вертикальное разрешение (АЦП) | 12 бит |
| Режим высокого разрешения | 16 бит |
| Аппаратная запись и воспроизведение сигналов в реальном времени | Макс. 500 000 кадров |
| Тип и размер встроенного дисплея | 10,1 дюймовый емкостный дисплей с функцией мультитач |
| Разрешение дисплея | 1280 х 800 пикселей |
| Система вертикального отклонения аналоговых каналов | |
| Входная связь | По постоянному току, переменному току или заземление |
| Входной импеданс | 1 МОм ± 1%, 50 Ом ± 1% |
| Входная емкость | 19 пФ ± 3 пФ |
| Настройка затухания пробника | 0,001X, 0.002X, 0,005X, 0,01X, 0,02X, 0,05X,0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X |
| Автоматическое идентификация пробников | RIGOL |
| Максимальное входное напряжение, с пробником: | |
| 1 МОм | CAT I 300 В СКЗ, 400 В ПИК (DC+AC СКЗ) |
| 50 Ом | 5 В СКЗ |
| Стандартное разрешение | 12 бит |
| Режим высокого разрешения | 16 бит |
| Эффективное разрешение (ENOB) | > 8 бит |
| Чувствительность по вертикали: | |
| 1 МОм | от 100 мкВ/дел до 10 В/дел |
| 50 Ом | от 100 мкВ/дел до 1 В/дел |
| Диапазон смещения по постоянному току: | |
| 1 МОм | ± 1 В (≥1 мВ/дел, ≤65 мВ/дел) ± 10 В (>65 мВ/дел, ≤270 мВ/дел) ± 20 В (>270 мВ/дел, ≤2,75 В/дел) ± 100 В (>2,75 В/дел, ≤10 В/дел) |
| 50 Ом | ±1 В (≥1 мВ/дел, ≤135 мВ/дел) ±4 В (>135 мВ/дел) |
| Динамический диапазон | ±4 делений (12 бит) |
| Ограничение полосы пропускания, тип. | 20 МГц, 250 МГц, полная полоса, для каждого канала в отдельности |
| Точность усиления постоянного тока | 1% (< 5 мВ) 2% (≥ 5 мВ) |
| Точность смещения постоянного тока | ≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение) >200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение) |
| Изоляция между каналами | ≥100:1 (от постоянного тока до 500 МГц) |
| Максимальное статическое напряжение на входном разъёме | ±8 кВ |
| Система вертикального отклонения цифровых каналов | |
| Количество входных каналов | 16 (DO-D15), 4 группы каналов по 4 канала в каждой, в том числе: D0~D3, D4~D7, D8~D11, D12~D15. |
| Диапазон пороговых уровней | ±15,0 В с шагом 10 мВ |
| Точность установки пороговых уровней | ± (100 мВ+3% от порогового значения) |
| Виды пороговых уровней | ТТЛ (1,4 В), КМОП5.0(2,5 В), КМОП3.3(1,65 В), КМОП2.5(1,25 В), CMOS1.8(0,9 В), ECL (-1,3 В), PECL (3,7 В), LVDS(1,2 В), 0,0 В, определяемая пользователем (4 канала с набором регулируемых порогов) |
| Максимальное входное напряжение | ±40 В пиковое CAT I; мгновенное перенапряжение 800 Впик; |
| Максимальный входной динамический диапазон | ±10 В + порог |
| Минимальный размах напряжения | 500 мВ пик-пик |
| Входное сопротивление | ~ 101 кОм |
| Нагрузка пробника | ~ 8 пФ |
| Вертикальное разрешение | 1 бит |
| Горизонтальная развертка | |
| Диапазон временной развертки | от 500 пс/дел до 500 с/дел точная настройка |
| Разрешение по времени | 100 пс |
| Точность временной развёртки | ±1,5 ppm ± 1 ppm/год |
| Диапазон задержки временной развертки перед запуском после запуска | -5 дел макс. 1 с или 100 дел |
| Точность измерения приращения временной развертки | ± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс |
| Коррекция межканального смещения | ±100 нс, точность ±1 пс |
| Задержка между каналами | ≤500 пс |
| Горизонтальная развёртка | YT – по умолчанию XY – 1/2/3/4/5/6/7/8 каналы SCAN - временная развертка ≥ 200 мс/дел ROLL - временная развертка ≥ 50 мс/дел или ≥ 100 мс/дел (опция) путем регулировки горизонтальной развертки |
| Система сбора данных | |
| Обнаружение гличтей, пиковых выбросов | до 500 пс |
| Режим среднего значения, опционально | 2, 4, 8, 16…65536 |
| Режим высокого разрешения | 14 бит, 16 бит |
| Скорость захвата и записи сигналов | до 1 000 000 осц/с |
| Скорость захвата сигналов в векторном режиме | осц/с |
| Система запуска | |
| Источник сигнала запуска | Аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока |
| Режим запуска | Автоматический, нормальный, одиночный |
| Тип связи | AC, DC, для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) |
| Шумоподавление | Добавляет гистерезис в цепь триггера (только внутренний триггер), опционально вкл. или выкл. |
| Диапазон удержания | От 8 нс до 10 с |
| Полоса пропускания системы запуска: | |
| внутренний источник запуска | Полоса пропускания аналоговых входов |
| внешний вход запуска | 200 МГц |
| Чувствительность системы запуска: | |
| внутренний источник запуска | 0,5 деления; ≥50 мВ/дел 0,7 деления, при включённом шумоподавлении |
| внешний вход запуска | 200 мВ (пик-пик) (DC – 100 МГц); 500 мВ (пик-пик) (100 МГц – 200 МГц) |
| Импеданс внешнего входа запуска | 1 МОм ±1%, BNC разъем |
| Джиттер триггера | ≤ 1 нс СКЗ |
| Диапазон установки порога срабатывания запуска: | |
| внутренний источник запуска | ± 5 делений от центра экрана |
| внешний вход запуска | ± 5 В |
| питающая сеть переменного тока | Фиксированное значение 40% - 60 % |
| Типы запуска | Запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по задержке, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, опционально по: CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553 |
| Поиск и навигация | |
| Тип | Фронт, ширина импульса |
| Источник | Аналоговый канал |
| Отображение результатов | Событие просматриваются или экспортируется во внешнюю/внутреннюю память. |
| Навигация | По времени: просмотр полученных сигналов в хронологическом порядке. По событиям: используются элементы управления навигацией для автоматической прокрутки результатов поиска. По сегментам кадра: просмотр сегментов кадра, собранных в режиме покадровой съемки. |
| Измерение формы сигнала | |
| Курсор | Количество курсоров: 2 пары курсоров по осям X и Y. Ручной режим: -Отклонение напряжения между курсорами (ΔY). -Отклонение по времени между курсорами (ΔX). -Обратная величина ΔX (Гц) (1/ΔX). Режим отслеживания: -Фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X. -Фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y. Автоматизированное измерение: -Позволяет отображать курсор во время автоматического измерения. Режим XY: -Измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY. X = Канал 1, Y = Канал 2 |
| Автоматическое измерение | Количество измерений: -41 (в том числе до 14 измерений могут отображаться одновременно на экране). -Источник измерения: CH1 - CH8, Math1 - Math 4 -Диапазон измерений Основной вид, увеличение. Измерения: -Отображает 33 элемента измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно. Вертикальные измерения: -Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока. Горизонтальные измерения: -период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+Скорость нарастания и -Скорость нарастания. Другие: -задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓) Статистика: -элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчёт. -Устанавливаемое статистическое время |
| Математическая обработка сигналов | |
| Количество математических функций | Отображает 4 математические функции одновременно |
| Арифметика | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop |
| Цветовая гамма | Поддержка БПФ. |
| БПФ | -Размер записи: до 1 Mточек -Тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник. -Поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем. |
| Анализ осциллограмм | |
| Запись сигналов | Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000. Источник сигнала: Все аналоговые каналы. Анализ: Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; способен вычислять, измерять и декодировать воспроизводимые сигналы. |
| Тест "Годен/Не годен" | Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие "Годен/Не годен" может включать немедленную остановку захвата, звуковой сигнал и снимок экрана. Источник сигнала: Все аналоговые каналы. |
| Цветовая гамма | Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы |
| Последовательное декодирование | |
| Количество декодеров | 4, поддержка одновременно четырех типа протоколов |
| Тип декодируемых каналов | Стандарт: Parallel, RS232/UART, I²C, SPI, Опционально: CAN, CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553. |
| Генератор сигналов произвольной формы и стандартных функций (AFG) | |
| Количество выходных каналов | 2 |
| Частота дискретизации | 1 Гвыб/с |
| Вертикальное разрешение | 16 бит |
| Максимальная выходная частота | 50 МГц |
| Формы выходного сигнала | синусоидальная, прямоугольная, пилообразная, постоянный ток, шум, Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ, гауссовский, Лоренц, полусинусоидальная, задаваемая пользователем (произвольная) |
| Точность межканальной синхронизации | 200 пс |
| Параметры выходных сигналов генераторов | |||
| Синусоидальный сигнал | Диапазон частот Неравномерность АЧХ Гармонические искажения Негармонические искажения Общие гармонические искажения Отношение сигнал/шум | 1 мкГц ~ 50 МГц ± 0,5 дБ (отн. 1 кГц) - 40 дБн - 40 дБн < 1% 40 дБ | |
| Прямоугольный сигнал | Диапазон частот Время нарастания и спада (регулируемое) Выброс Ширина рабочего цикла Джиттер | 1 мкГц ~ 30 МГц ≥ 3 нс < 5% 1% ~ 99 % 500 пс | |
| Пилообразный сигнал | Диапазон частот Нелинейность Симметрия | 1 мкГц ~ 2 МГц 1% 0 ~ 100% | |
| Шум | 100 МГц | ||
| Сигнал произвольной формы | Диапазон частот Длина сигнала Поддержка сигналов, сформированных на сторонних источниках | 1 мкГц ~ 2 МГц 2 ~ 16 000 точек имеется | |
| Частотные параметры | Точность установки Разрешение | 100 ppm 0,1 Гц или 4 бита (большая из этих величин) | |
| Амплитудные параметры | Диапазон Разрешение Точность установки | 2 мВ ПИК-ПИК ~ 10 В ПИК-ПИК (1 МОм) 1 мВ ПИК-ПИК ~ 5 В ПИК-ПИК (50 Ом) 100 мкВ или 3 бита (большая из этих величин) ± (2% от установленного значения + 1 мВ) (1 кГц) | |
| Смещение постоянного тока | Диапазон Разрешение Точность установки | -5 В ~ 5 В (1 МОм); -2,5 В ~ 2,5 В (50 Ом) 100 мкВ или 3 бита (большая из этих величин) ± (2 % от значения настройки смещения + 5 мВ + 0,5 % от амплитуды) | |
| Модуляция | AM | Модулирующие сигналы Форма несущей Источник модуляции Глубина модуляции Диапазон модулирующих частот | синус, прямоугольник, треугольник, верхняя пила, нижняя пила, шум синус, прямоугольник, пила внутренний 0 ~ 100 % 2 мГц ~ 1 МГц |
| ЧМ | Модулирующие сигналы Форма несущей Источник модуляции Смещение частоты Диапазон модулирующих частот | синус, прямоугольник, треугольник, верхняя пила, нижняя пила, шум синус, прямоугольник, пила внутренний 0 ~ 999,999999 Гц 2 мГц ~ 1 МГц | |
| ФМ | Модулирующие сигналы Форма несущей Источник модуляции Фазовый сдвиг Диапазон модулирующих частот | синус, прямоугольник, треугольник, верхняя пила, нижняя пила, шум синус, прямоугольник, пила внутренний 0°～360°, (по умолчанию — 90°) 2 мГц ~ 1 МГц | |
| Автоматическое масштабирование | |
| Автоматическое масштабирование | минимального напряжения более 10 мВ ПИК-ПИК, рабочий цикл более 1% и частоты более 35 Гц. |
| Цифровой вольтметр | |
| Источник сигнала | Любой аналоговый канал |
| Цифровой вольтметр | 4 разряда, измерение напряжения постоянного и переменного тока |
| Функции вольтметра | Измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичного значения напряжения переменного тока |
| Высокоточный частотомер | |
| Источник сигнала | любой аналоговый канал, EXT |
| Высокоточный частотомер | от 3 до 6 разрядов (устанавливаемое пользователем) |
| Функции частотомера | измерение частоты, периода, сумматор |
| Частотный диапазон частотомера | от 0 до 500 МГц |
| Сумматор | до 48 разрядов |
| Набор команд | |
| Поддержка формата команд | SCPI |
| Формирование | сообщений об ошибках, отчетов о состоянии, синхронизация |
| Общие характеристики | |
| Тип и размер встроенного дисплея | 10,1-дюймовый сенсорный дисплей с управлением "Multi-Touch" |
| Разрешение встроенного дисплея | 1280 х 800 пикселей, формат 16:9 |
| Масштабная сетка | 8 делений по вертикали х 10 делений по горизонтали |
| Послесвечение | Выключено; Бесконечное послесвечение; Настраиваемое послесвечение (от 100 мс до 10 с) |
| Яркость | 256 уровней интенсивности (LCD, HDMI). |
| Процессор | Cortex-A72, 1,8 ГГц, Cortex-A53 1,4 ГГц шесть ядер |
| Объем памяти | 4 ГБ RAM |
| Операционная система | Android |
| Внутренняя энергонезависимая память | 8 ГБ |
| Интерфейсы связи | USB 3.0 host, device, LAN 10/100/1000 Base-T LXI-C, Web Control |
| Выход триггера AUX | BNC на задней панели |
| Видеовыход | HDMI 1.4 |
| Вход/выход частоты опорного генератора | 10 МГц ± 10 ppm |
| Выход меандра (калибровка пробников) | 1 кГц, амплитуда 0–3 В, прямоугольный сигнал |
| Напряжение и сила тока сети питания | 100 В – 240 В, 50 – 60 Гц |
| Максимальная потребляемая мощность | 350 ВА |
| Диапазон рабочих температур | От 0°C до +55°C |
| Диапазон температур хранения | От -30°C до +60°C |
| Относительная влажность | Не более 90% |
| Высота для монтажа в измерительную стойку | 5 U |
| Энергонезависимая память | Хранение файлов в форматах: настройки (*.stp), изображения (*.png, *.bmp, *.jpg), форм сигнала CSV (*.csv), (*.bin), данных эталонного сигнала (*.ref, *.csv, *.bin) Внутренняя емкость: 8 ГБ Опорные сигналы: 10 видов |
| Габаритные размеры (ШхВхГ) | 335 х 235 х 154 мм |
| Вес нетто | 5,3 кг |
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 500 |
| Частота дискретизации, Гвыб/сек: | 10 |
| Max длина записи, млн. точек: | 500000000 |
| Внесен в Госреестр РФ: | Нет |
| Возможность поверки: | Только калибровка |
| Интервал между поверками: | --- |
| Гарантия: | 12 месяцев |
| Модель: | MHO5054 |
| Производитель: | RIGOL |
| Госреестр: | Нет |
