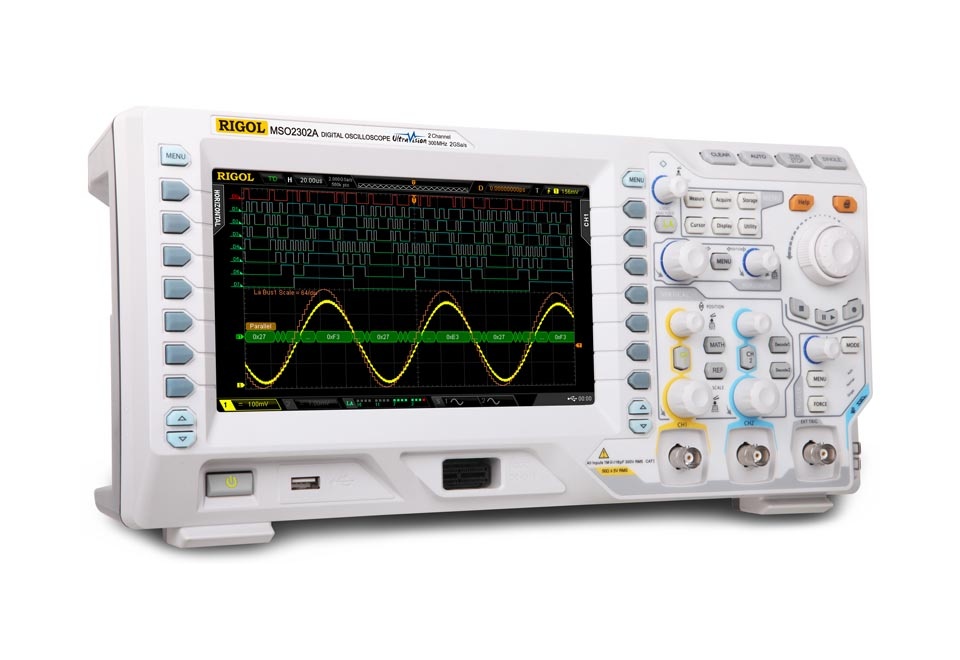

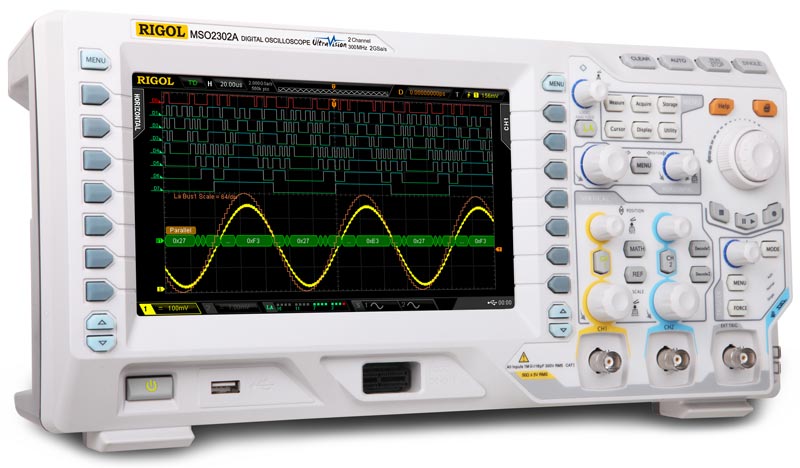

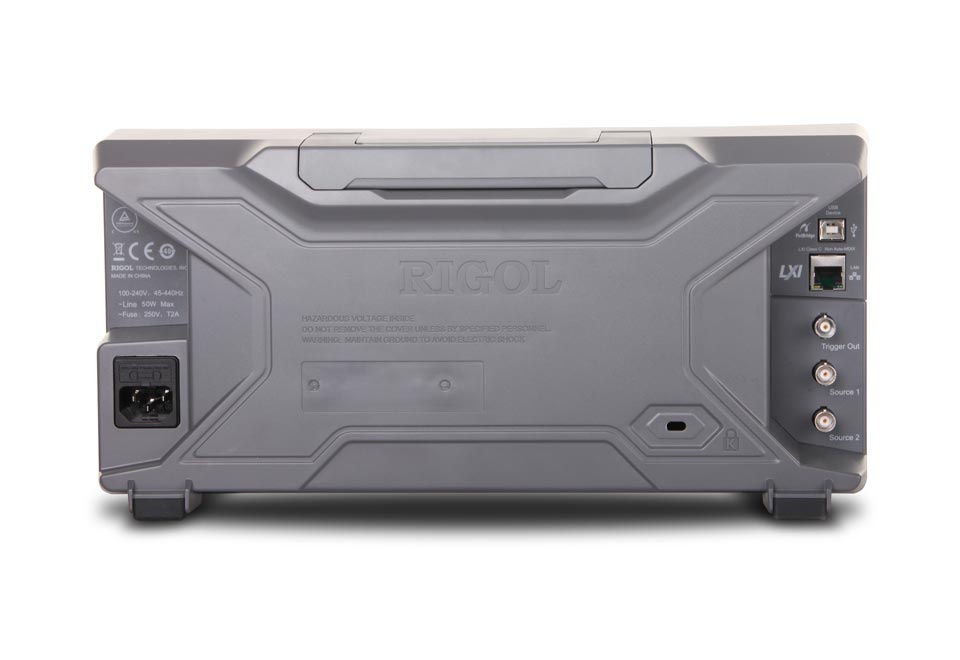

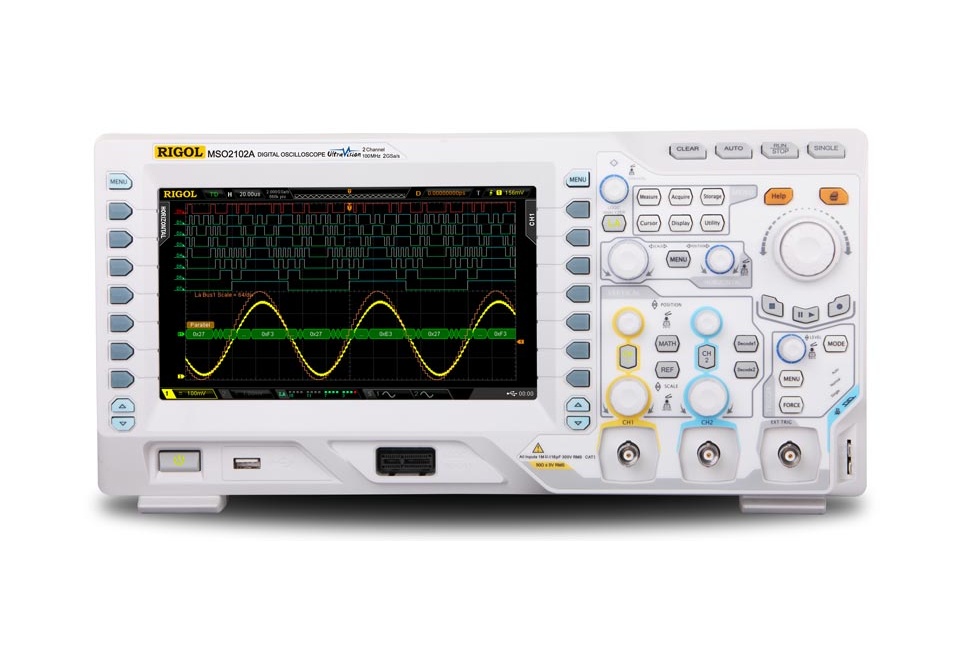

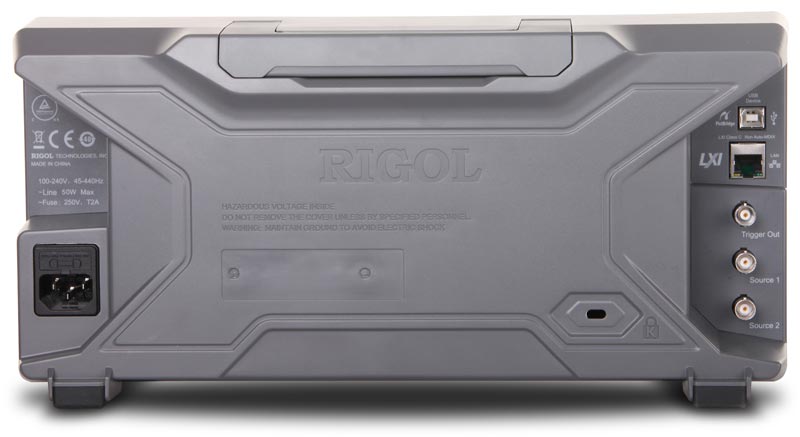

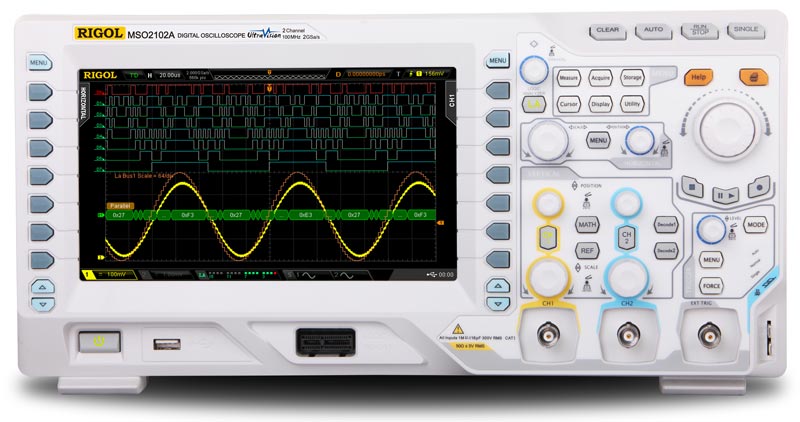

Осциллограф смешанных сигналов цифровой RIGOL MSO2302A
Осциллограф смешанных сигналов цифровой RIGOL MSO2302A
173090 RUB
Описание
Осциллограф Rigol MSO2302A с полосой пропускания 300 МГц оснащен полным набором функций для регистрации и анализа сигналов, что делает его оптимальным инструментом для разработки, отладки и диагностики оборудования с низкоскоростными последовательными сигналами передачи данных.
Восьмидюймовый экран высокого разрешения обеспечивает удобный просмотр данных. Наличие интерфейсов Ethernet для сетевого взаимодействия и USB для подключения к ПК делают данный цифровой осциллограф ценным, но доступным дополнением к инструментарию для разработки встраиваемых систем. В автономном режиме прибор позволяет сохранять осциллограммы на подключенных устройствах USB-хранения или осуществлять прямую печать данных на принтере.
Технические характеристики
| Полоса пропускания | 300 MГц | |
| Количество каналов | 2 + 16 цифровых + внешний запуск | |
| Минимальная детектируемая длительность импульса | 5 нс | |
| Регистрация | Режим | Обычный Пиковый детектор Аналоговые каналы:500 пс - один канал, 1 нс - два канала Цифровые каналы:1 нс(8 каналов), 8 нс (16 каналов) Усреднение(2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок) |
| Макс. дискретизация (реальное время) | Аналоговые каналы: 2 Гвыб/сек (1 Гвыб/сек - 2 канала) Цифровые каналы: 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов) | |
| Режим высокого разрешения | 12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | Аналоговые каналы: 1 MΩ±1% || 16 пФ ±3 пФ или 50 Ω±1,5% Цифровые каналы: 101 кΩ±1% || 9 пФ ±3 пФ | |
| Учет ослабления пробников | Аналоговые каналы: 0,01х-1000х с шагом 1-2-5 | |
| Максимальное входное напряжение | Аналоговые каналы: 300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п Цифровые каналы: 40 Вскз CAT I Переходное перенапряжение 800 Вп-п | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 50000 осц./сек |
| Интерполяция | (sin x)/x | |
| Глубина записи | Аналоговые каналы: 14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек 7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек Цифровые каналы: 14 М (8 каналов) / 7 М (16 каналов) 28 М (8 каналов) / 14 М (16 каналов) опция | |
| Коэффициент развертки | 1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | |
| Погрешность временной базы | ±25 ppm | |
| Максимальная задержка | Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с | |
| Режимы | Y-T, X-Y, самописец, задержка | |
| Параметры вертикальной системы | Вертикальное разрешение | Аналоговые каналы: 8 бит Цифровые каналы: 1 бит |
| Аналоговые каналы | ||
| Вертикальное отклонение | 500 мкВ/дел ~ 10 В/дел (1 MΩ) 500 мкВ/дел ~ 10 В/дел (50 Ω) | |
| Диапазон смещения | ±2 В (500 мкВ ~ 50 мВ), ±10 В (51 мВ ~ 200 мВ), ±50 В (205 мВ ~ 2 В ) ±100 В (2,05 В ~ 10 В ) | |
| Полоса пропускания для аналогового периодического сигнала | DC ~ 300 МГц | |
| Полоса пропускания для однократного сигнала | DC ~ 300 МГц | |
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |
| Время нарастания | ≤1,2 нс (типичное) | |
| Погрешность коэф.усиления | ±2% | |
| Погрешность смещения | ±0,1 дел ±2 мВ ±1%смещения | |
| Изоляция между каналами | ≥40 дБ | |
| Цифровые каналы | ||
| Пороги | 1 группа из 8 каналов, настраиваемые | |
| Уровень порогов | TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем | |
| Диапазон значений порогов | ±15 В с шагом 10 мВ | |
| Погрешность установки порога | ±(100 мВ + 3% от установленного значения) | |
| Макс.динамический диапазон | ±10 В + значение порога | |
| Мин. размах напряжения | 500 мВп-п | |
| Вертикальное разрешение | 1 бит | |
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓ | |
| Отображение | 5 измерений одновременно | |
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |
| Частотомер | встроенный, 6 разрядов | |
| Математические операции | A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции | |
| FFT окна | прямоугольник, Hanning, Blackman, Hamming | |
| Логические операции | AND, OR, NOT, XOR | |
| Математические функции | Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent | |
| Декодирование | Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция) | |
| Диапазон уровня запуска | Внутренний | ±5 делений от центра экрана |
| EXT | ±4 В | |
| Режим запуска | Авто, обычный, одиночный | |
| Фильтрация | Срез ФВЧ (75 кГц), ФНЧ (75 кГц) | |
| Блокировка уровня запуска | 100 нс ~ 10 с | |
| Чувствительность триггера | 1 дел (< 10 мВ); 0,3 дел (>10 мВ) | |
| Запуск по фронту | нарастающий, спадающий, нарастающий&спадающий | |
| Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| диапазон установок | 2 нс ~ 4 с | |
| Запуск по ранту | условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| диапазон установок | 2 нс ~ 4 с | |
| Запуск по окну (опция AT-DS2000A) | Фронт | нарастающий, спадающий, нарастающий&спадающий |
| Позиция запуска | Вход, выход, время | |
| Ширина окна (время) | 16 нс ~ 4 с | |
| Запуск по N фронту (опция AT-DS2000A) | Тип фронта | нарастающий, спадающий |
| Время | 16 нс ~ 10 с | |
| Номер фронта | 1 ~ 65535 | |
| Запуск по видеосигналу | Cистема | NTSC, PAL и SECAM |
| Cтандарт | 480P, 576P, 720P, 1080P; 1080i HDTV (опция AT-DS2000A) | |
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Запуск по задержке (опция AT-DS2000A) | Фронт | нарастающий, спадающий |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< | |
| Длительность задержки | 2 нс ~ 10 с | |
| Запуск по истечении времени (TimeOut) (опция AT-DS2000A) | Фронт | нарастающий, спадающий, нарастающий&спадающий |
| Установка времени | 16 нс ~ 4 с | |
| Запуск по длительности события (опция AT-DS2000A) | Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<> | |
| Длительность | 2 нс ~ 10 с | |
| Запуск Установка/Удержание (Setup/Hold) | Фронт | нарастающий, спадающий |
| Установка | H, L | |
| Время установки | 2 нс ~ 1 с | |
| Время удержания | 2 нс ~ 1 с | |
| RS-232/UART запуск | Полярность | положительная, отрицательная |
| Условие запуска | Start, Error, Check Error, Data | |
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User | |
| Разрядность | 5 bit, 6 bit, 7 bit, 8 bit | |
| I2C запуск | Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Разрядность адреса | 7 бит, 10 бит | |
| Диапазон | 0 ~ 127, 0 ~ 1023 | |
| Длина | 1 ~ 5 байт | |
| SPI запуск | Условие | TimeOut |
| Значение удержания | 100 нс ~ 1 нс | |
| Разрядность | 4 бит ~ 32 бит | |
| Установка | H, L, X | |
| USB запуск (опция AT-DS2000A) | Скорость сигнала | низкая, полная |
| Условие запуска | SOP, EOP, RC, Suspend, ExitSuspend | |
| CAN запуск (опция CAN-DS2000A) | Тип сигнала | Rx, Tx, CAN_H, CAN_L, Differential |
| Условие запуска | SOF, EOF, Frame Type, Frame Error | |
| Скорость | 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User | |
| Точки сэмплирования | 5% ~ 95% | |
| Тип фрейма | Data, Remote, Error, OverLoad | |
| Тип ошибки | Bit Fill, Answer Error, Check Error, Format Error, Random Error | |
| Дисплей | |
| Параметр | Значение |
| Тип дисплея | диагональ 8” (203 мм) , ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 480 (по вертикали) точек |
| Количество цветов | 160 000 цветов |
| Послесвечение | мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
| Выход для компенсации пробника | |
| Параметр | Значение |
| Выходное напряжение (типичное) | амплитуда 3 Вп-п |
| Частота (типичное) | Меандр 1 кГц |
| Интерфейс | |
| Параметр | Значение |
| Стандартный | USB Host(поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail) |
| Принтер | PictBridge |
| Питание | |
| Параметр | Значение |
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | <50 Вт |
| предохранитель | 2 A, T тип, 250 В |
| Массо-габаритные параметры | |
| Параметр | Значение |
| Габаритные размеры | 361,6 мм × 179,6 мм × 130,8 мм (Ш*В*Г) |
| Вес | Около 4 кг (4,5 кг с упаковкой) |
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 300 |
| Частота дискретизации, Гвыб/сек: | 2 |
| Max длина записи, млн. точек: | 56000000 |
| Внесен в Госреестр РФ: | № 54989-13 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | MSO2302A |
| Производитель: | RIGOL |
| Госреестр: | Да |
