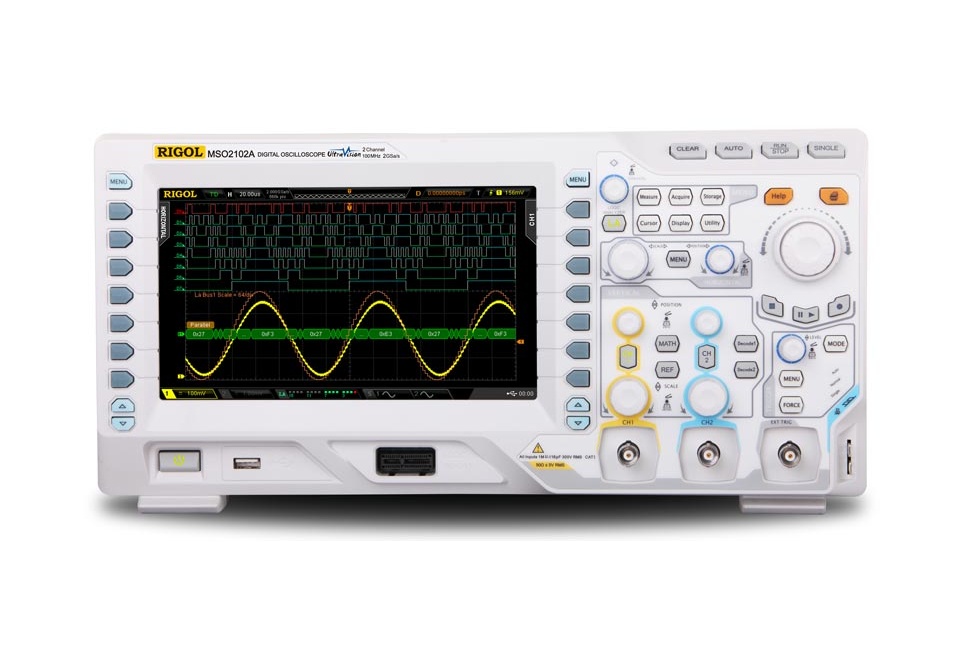

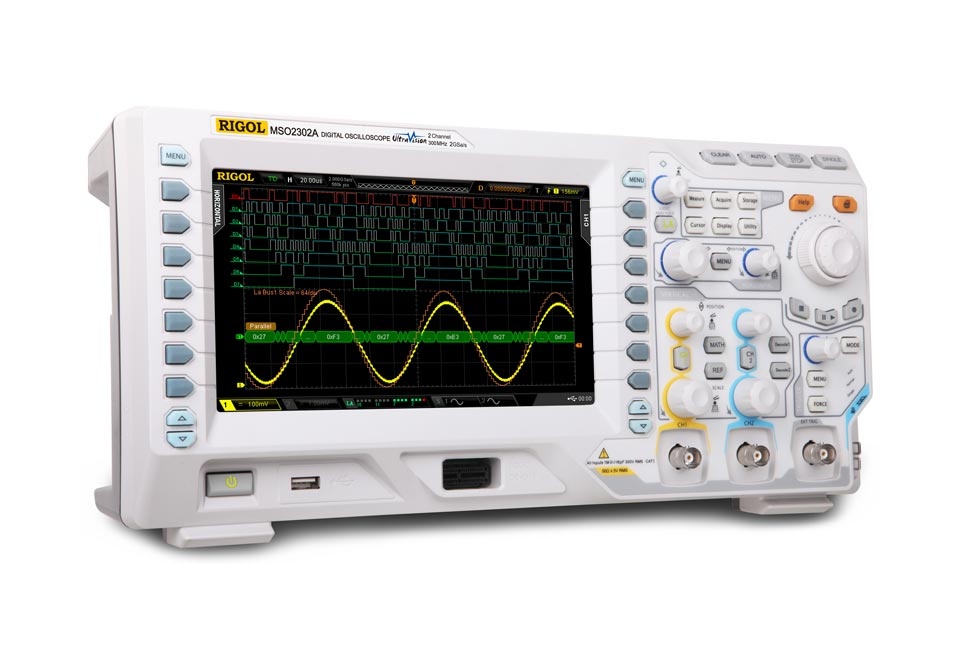

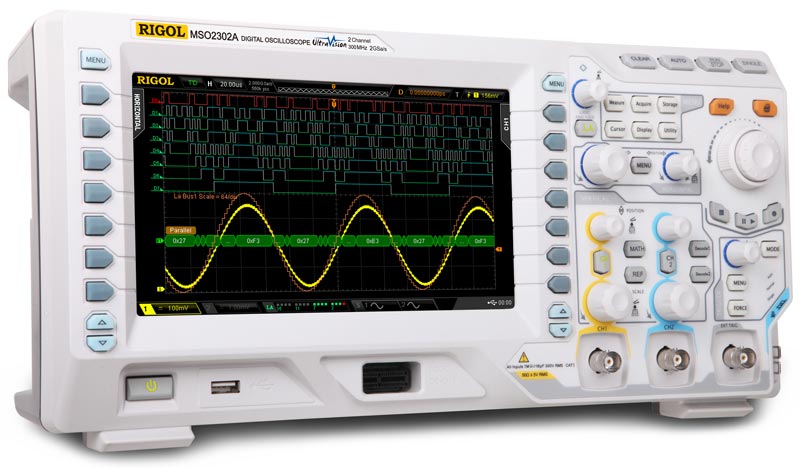

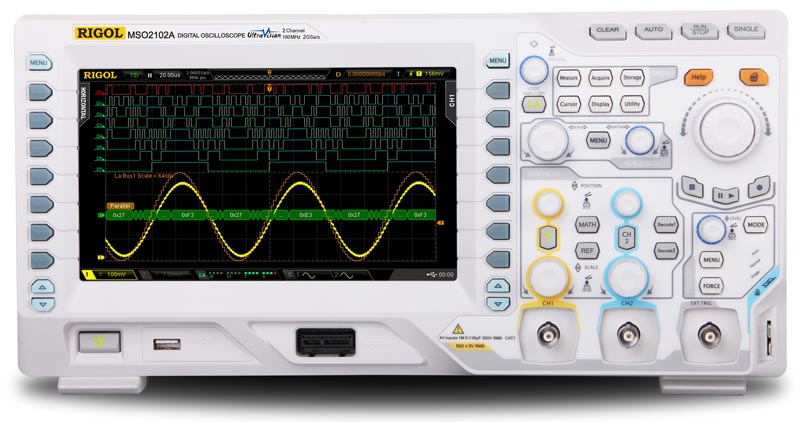

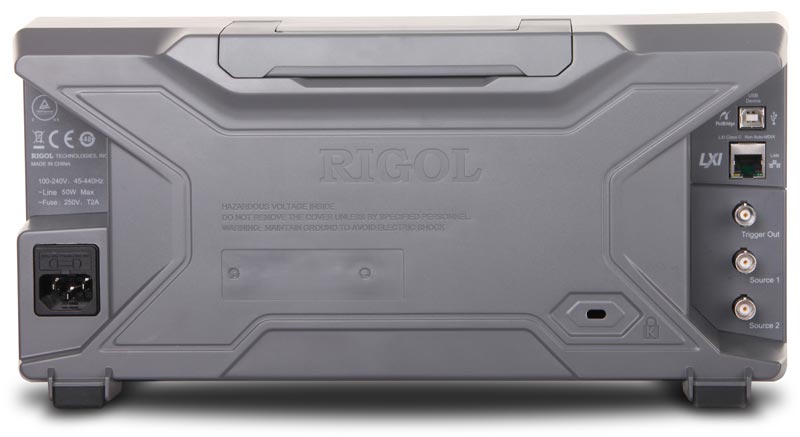

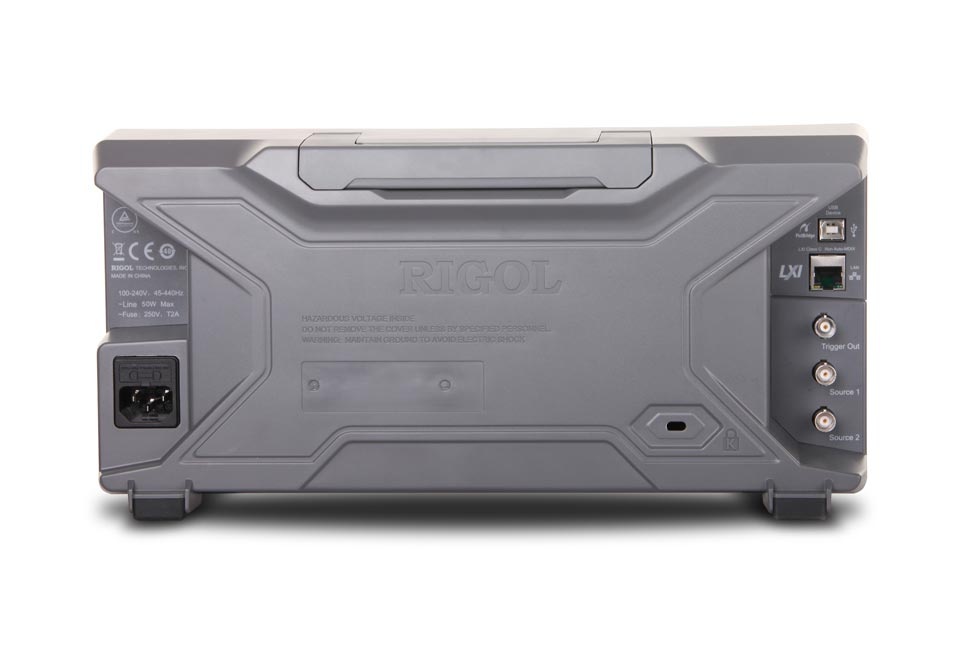

Осциллограф смешанных сигналов RIGOL MSO2102A
Осциллограф смешанных сигналов RIGOL MSO2102A
136050
RUB
Описание
Осциллограф RIGOL MSO2102A: универсальное решение для анализа сигналов
Осциллограф RIGOL MSO2102A представляет собой высокотехнологичный инструмент для анализа смешанных цифровых сигналов с полосой пропускания 100 МГц и 16-битными каналами. Его компактный размер делает его удобным для использования в различных условиях.
Благодаря инновационной платформе UltraVision, осциллограф MSO2102A демонстрирует выдающиеся технические характеристики: обширную память, высокую частоту захвата сигнала и ряд других полезных функций.
Корпус из высококачественного пластика обеспечивает надежную защиту от механических повреждений и воздействия окружающей среды, что позволяет использовать устройство в различных климатических условиях.
Основные преимущества RIGOL MSO2102A:
- Минимальный уровень шума: чувствительность 500 мкВ/дел.
- Функция записи: сохранение до 6500 осциллограмм с возможностью воспроизведения и анализа. Режим реального времени.
- Анализ смешанных и цифровых логических сигналов.
- Два источника сигнала (25 МГц) с двухсторонним генератором произвольных сигналов.
- Декодирование сигналов с заданной последовательностью шин.
Технология UltraVision сочетает оптимальную навигацию и длину записи, обеспечивая регистрацию сигналов в реальном времени с расширенным функционалом.
Отображение сигнала с переменной яркостью в зависимости от интенсивности. Встроенный шестнадцатиканальный логический анализатор позволяет исследовать коррелированные во времени аналоговые и цифровые сигналы.
Встроенный частотомер обеспечивает точный контроль исследуемой частоты без использования изменений курсора.
Высокие технические характеристики MSO2102A делают его идеальным инструментом для тестирования слабых сигналов в биомедицинском оборудовании, а также проектирования и отладки схем с сигналами смешанного типа.
Технические характеристики
| Характеристика | Значение | |||
|---|---|---|---|---|
| Полоса пропускания | 100 MГц | |||
| Количество каналов | 2 + 16 цифровых + внешний запуск | |||
| Минимальная детектируемая длительность импульса | 5 нс | |||
| Регистрация | Режим | Обычный Пиковый детектор Аналоговые каналы:500 пс - один канал, 1 нс - два канала Цифровые каналы:1 нс(8 каналов), 8 нс (16 каналов) Усреднение(2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок) |
||
| Макс. дискретизация (реальное время) | Аналоговые каналы: 2 Гвыб/сек (1 Гвыб/сек - 2 канала) Цифровые каналы: 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов) |
|||
| Режим высокого разрешения | 12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек | |||
| Вход | Связь по входу | открытый, закрытый, земля | ||
| Входной импеданс | Аналоговые каналы: 1 MΏ±1% || 16 пФ ±3 пФ или 50 Ώ±1,5% Цифровые каналы: 101 кΏ±1% || 9 пФ ±3 пФ |
|||
| Учет ослабления пробников | Аналоговые каналы: 0,01х-1000х с шагом 1-2-5 |
|||
| Максимальное входное напряжение | Аналоговые каналы: 300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п Цифровые каналы: 40 Вскз CAT I Переходное перенапряжение 800 Вп-п |
|||
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |||
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 50000 осц./сек | ||
| Интерполяция | (sin x)/x | |||
| Глубина записи | Аналоговые каналы: 14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек 7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек Цифровые каналы: 14 М (8 каналов) / 7 М (16 каналов) 28 М (8 каналов) / 14 М (16 каналов) опция |
|||
| Коэффициент развертки | 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | |||
| Погрешность временной базы | ±25 ppm | |||
| Максимальная задержка | Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с |
|||
| Режимы | Y-T, X-Y, самописец, задержка | |||
| Параметры вертикальной системы | Вертикальное разрешение | Аналоговые каналы: 8 бит Цифровые каналы: 1 бит |
||
| Аналоговые каналы | ||||
| Вертикальное отклонение | 500 мкВ/дел ~ 10 В/дел (1 MΏ) 500 мкВ/дел ~ 10 В/дел (50 Ώ) |
|||
| Диапазон смещения | ±2 В (500 мкВ ~ 50 мВ), ±10 В (51 мВ ~ 200 мВ), ±50 В (205 мВ ~ 2 В ) ±100 В (2,05 В ~ 10 В ) |
|||
| Полоса пропускания для аналогового периодического сигнала | DC ~ 100 МГц | |||
| Полоса пропускания для однократного сигнала | DC ~ 100 МГц | |||
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |||
| Время нарастания | ≤3,5 нс (типичное) | |||
| Погрешность коэф.усиления | ±2% | |||
| Погрешность смещения | ±0,1 дел ±2 мВ ±1%смещения | |||
| Изоляция между каналами | ≥40 дБ | |||
| Цифровые каналы | ||||
| Пороги | 1 группа из 8 каналов, настраиваемые | |||
| Уровень порогов | TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем |
|||
| Диапазон значений порогов | ±15 В с шагом 10 мВ | |||
| Погрешность установки порога | ±(100 мВ + 3% от установленного значения) | |||
| Макс.динамический диапазон | ±10 В + значение порога | |||
| Мин. размах напряжения | 500 мВп-п | |||
| Вертикальное разрешение | 1 бит | |||
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто | ||
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓ | |||
| Отображение | 5 измерений одновременно | |||
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |||
| Частотомер | встроенный, 6 разрядов | |||
| Математические операции | A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции | |||
| FFT окна | прямоугольник, Hanning, Blackman, Hamming | |||
| Логические операции | AND, OR, NOT, XOR | |||
| Математические функции | Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent | |||
| Декодирование | Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция) | |||
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 100 |
| Частота дискретизации, Гвыб/сек: | 2 |
| Max длина записи, млн. точек: | 56000000 |
| Внесен в Госреестр РФ: | № 54989-13 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | MSO2102A |
| Производитель: | RIGOL |
| Госреестр: | Да |
