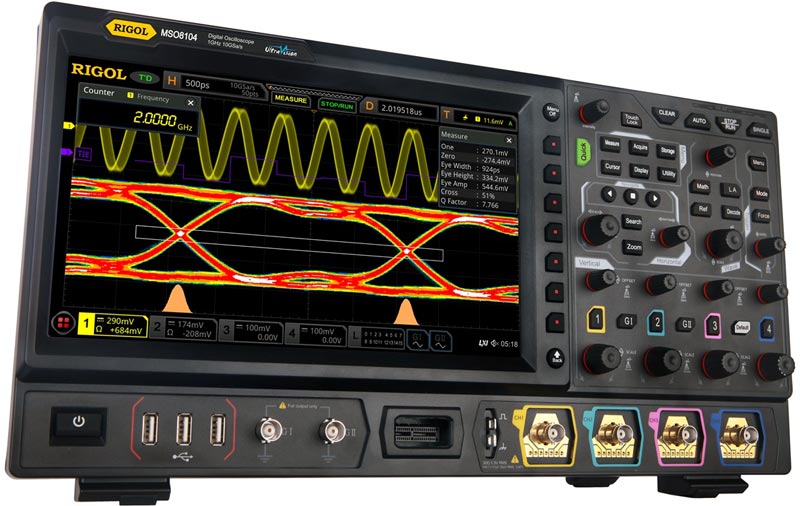

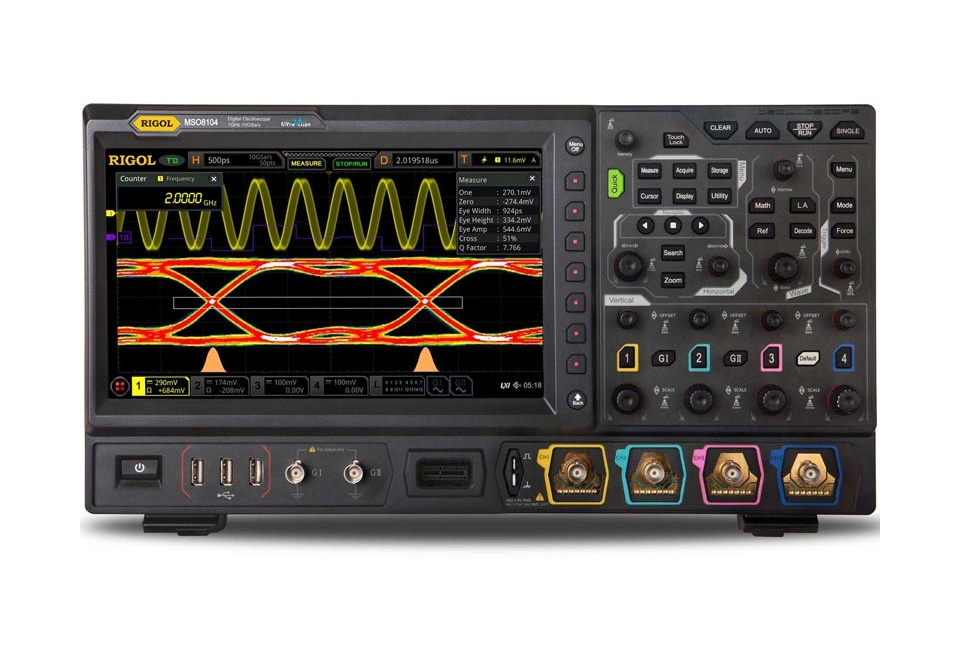

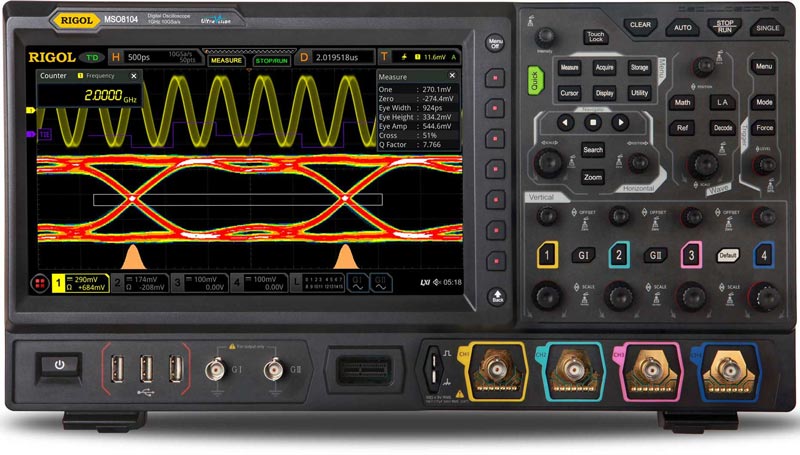

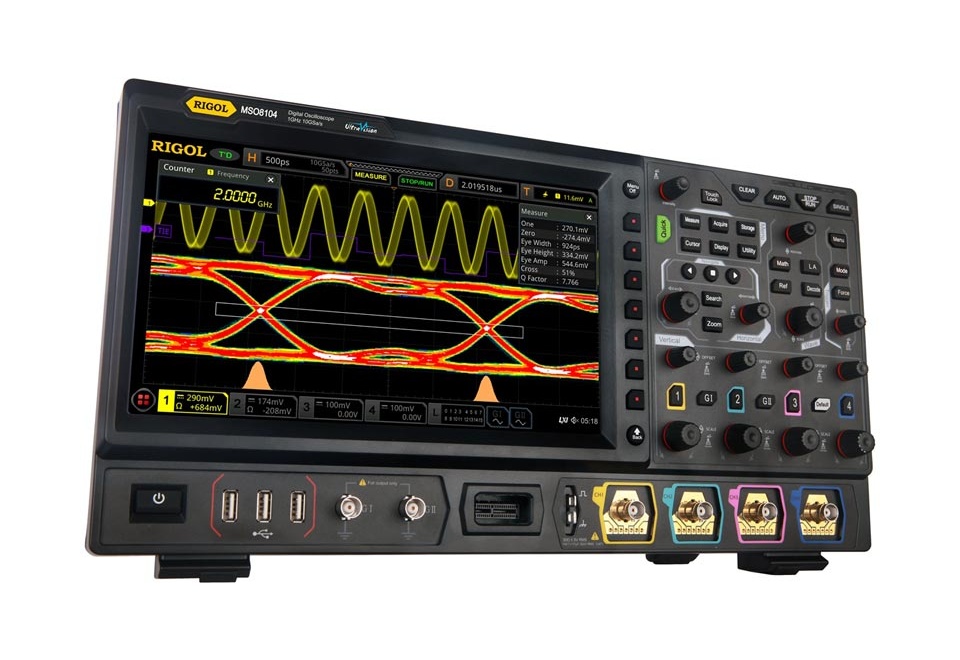

Осциллограф смешанных сигналов RIGOL MSO8104
Осциллограф смешанных сигналов RIGOL MSO8104
1262661 RUB
Описание
Многофункциональный цифровой осциллограф RIGOL MSO8104: Характеристики и возможности
RIGOL MSO8104 – это высокотехнологичный многофункциональный цифровой осциллограф реального времени с полосой пропускания 1 ГГц. Данный прибор демонстрирует оптимальное сочетание технических характеристик, сопоставимых с топовыми моделями ведущих мировых производителей.
Ключевые параметры осциллографа, такие как общая ширина полосы пропускания по частоте сигналов, частота дискретизации, глубина памяти и ширина полосы частотного анализа в реальном времени, находятся на высоком уровне.
В конструкции осциллографа RIGOL MSO8104 реализована новая программа цифровой обработки входных сигналов "UltraVision II" от компании RIGOL. Данная программа основана на инновационном наборе микросхем Phoenix, также являющемся собственным решением компании RIGOL.
RIGOL MSO8104 дополнен новыми измерительными функциями, такими как анализ джиттера и построение глазковых диаграмм в реальном времени.
Программно-аппаратное решение по цифровой обработке входных сигналов UltraVision II по сравнению с предыдущей версией UltraVision I (используемой в прошлых сериях устройств) предлагает:
- Зональный запуск
- Интеграцию семи независимых средств измерения в одном устройстве
- Расширение возможностей анализа в частотном диапазоне – БПФ
- Отображение форм входных сигналов с gradation цветом и в виде гистограммы при полной поддержке высокой частоты дискретизации, большой глубины памяти и измерений по всей памяти отсчетов.
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Полоса пропускания | 50 Ом | 600 MГц 1000 МГц (опция MSO8000-BW6T10) 2000 МГц (опция MSO8000-BW6T20) При всех включенных каналах максимальная полоса (с учетом установленных опций расширения полосы пропускания) ограничена 1 ГГц |
| 1 МОм | 500 МГц | |
| Режим дискретизации | Реальное время | |
| Количество каналов | 4 аналоговых + 16 цифровых (опция RPL2316) + вход внешней синхронизации | |
| Максимальная скорость захвата осциллограмм | ≥600000 осц./с | |
| Аналоговые каналы | ||
| Связь по входу | открытый, закрытый | |
| Входной импеданс | 1 MОм ± 1% || 19 пФ ± 3 пФ , 50 Ом ± 1% | |
| Учет ослабления пробников | 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X | |
| Определение пробников | автоматическое определение пробников Rigol | |
| Максимальное входное напряжение | 1 МОм | 300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик |
| 50 Ом | 5 Вскз | |
| Вертикальное разрешение | 8 бит | |
| Вертикальное отклонение | 1 МОм | 1 мВ/дел ~ 10 В/дел |
| 50 Ом | 1 мВ/дел ~ 1 В/дел | |
| Диапазон смещения | 1 МОм | ±1 В (1 мВ/дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел ) |
| 50 Ом | ±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~1 В/дел) | |
| Динамический диапазон | ±5 дел (8 бит) | |
| Ограничение полосы пропускания | 1 МОм | 20 МГц, 250 МГц; выбирается для каждого канала |
| 50 Ом | 20 МГц | |
| Погрешность коэффициента усиления | ±2% от полной шкалы | |
| Погрешность смещения | <200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения | |
| ESD защита | ±8 кВ (на входе BNC) | |
| Изоляция между каналами | ≥ 100:1 (DC ~ 1 ГГц) ,≥ 30:1 (> 1 ГГц) | |
| Аналоговые каналы | ||
| Коэффициент развертки | 500 пс/дел ~ 1000 с/дел | |
| Временное разрешение | 2 пс | |
| Погрешность временной баз | ±1 ppm ± 2 ppm/год | |
| Максимальная задержка | Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел | |
| Диапазон коррекции смещения между каналами | ±100 нс | |
| Режимы | Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел) | |
| Цифровые каналы | ||
| Минимальная определяемая длительность импульса | 3,2 нс | |
| Максимальная входная частота | 500 МГц | |
| Задержка между каналами | 1 нс (типично), 2 нс (максимально) | |
| Измерения | ||
| Курсорные | Количество курсоров | 2 пары XY курсоров |
| Режимы | ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения | |
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 | |
| Математические операции | ||
| Количество отображаемых одновременно | 4 | |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop, Trend | |
| Цветовая градация | Поддерживается в математических операциях, в том числе БПФ | |
| БПФ (FFT) | Максимальная длина | 1 М точек |
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| Представление | полный дисплей, половина дисплея | |
| Поиск пиков | максимально 15 пиков | |
| Поиск и навигация | ||
| Тип | фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI | |
| Отображение | таблица событий или навигации | |
| Источник | любой аналоговый канал | |
| Кнопки навигации | перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям | |
| Анализ осциллограмм | ||
| Pass / Fail | Источник | аналоговые каналы (CH1 ~ CH4) |
| Цветовая градация | Источник | аналоговые каналы (CH1 ~ CH4) |
| Темы | температура, интенсивность | |
| Режим | во всех режимах | |
| Декодирование | ||
| Стандартно | Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов) | |
| Анализ глазковых диаграмм (опция MSO8000-JITTER) | ||
| Источник | любой аналоговый канал | |
| Измерение | высота глаза, ширина глаза, основание глаза, вершина глаза, амплитуда глаза, % пересечения, добротность | |
| Измерение джиттера (опция MSO8000-JITTER) | ||
| Источник | любой аналоговый канал | |
| Измерение | TIE, Cycle ~ Cycle, +Width ~ +Width, -Width ~ -Width | |
| Отображение | Тренд, гистограмма | |
| Синусоидальный сигнал | ||
| Диапазон | 100 мГц...25 МГц | |
| Неравномерность | ±0,5 дБ (относительно 1 кГц) | |
| Гармонические искажения | -40 дБн | |
| Негармонические искажения | -40 дБн | |
| Коэффициент гармоник | 1% | |
| Отношение сигнал / шум | 40 дБ | |
| Пилообразный сигнал | ||
| Диапазон | 100 мГц...100 кГц | |
| Линейность | 1% | |
| Симметрия | 0%...100% | |
| Шумовой сигнал | ||
| Полоса | >25 МГц | |
| Встроенные формы | ||
| Диапазон | 100 мГц...1 МГц | |
| Произвольная форма | ||
| Диапазон | 100 мГц...10 МГц | |
| Количество точек | 2...16 К точек | |
| Дополнительные свойства | поддержка сохранения и загрузки форм | |
| Частота | ||
| Точность | 100 ppm (<10 кГц), 50 ppm (>10 кГц) | |
| Разрешение | 100 мГц или 4 бит, что больше | |
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
| Дисплей | ||
| Тип дисплея | диагональ 10,1", емкостной сенсорный мультитач | |
| Разрешение дисплея | 1024 (по горизонтали) × 600 (по вертикали) точек | |
| Сетка | 10 делений (по вертикали) x 8 делений (по горизонтали) | |
| Послесвечение | выкл; от 100 мс до 10 с; бесконечно | |
| Яркость | 256 уровней (ЖК HDMI) | |
| Энергонезавсисмая память | ||
| Формат сохранения | настройки | setup (*.stp) |
| изображения | image (*.png, *.bmp, *.tif, *.jpg) | |
| осциллограммы и данные | CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) | |
| Опорные осциллограммы | 10 осциллограмм | |

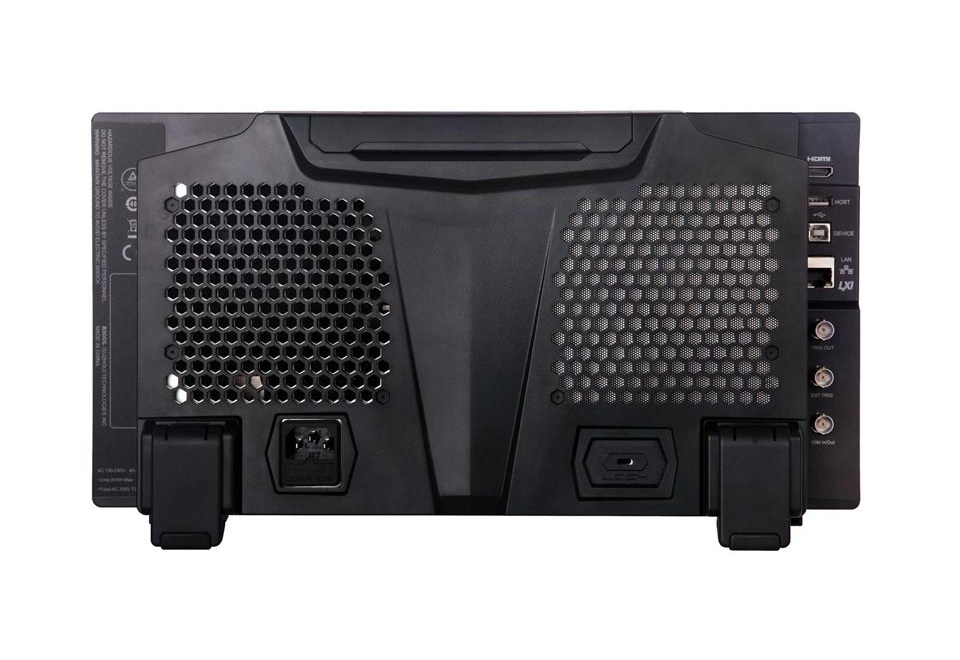

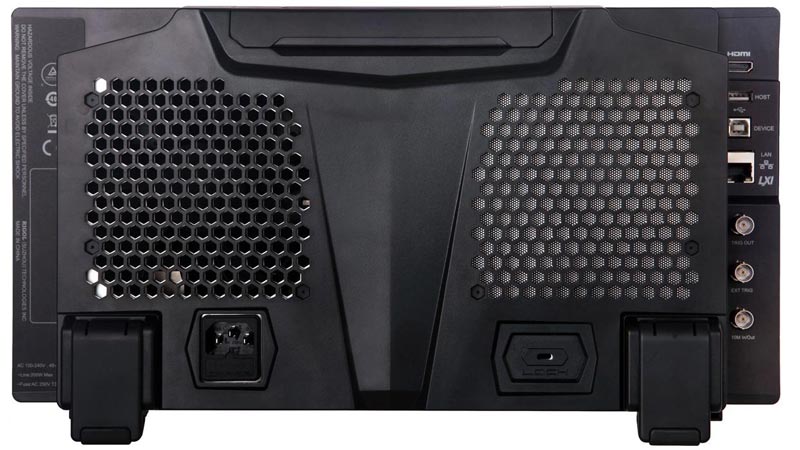

| Порты ввода/вывода | ||
| USB 2.0 Hi-speed Host | 3 на передней панели, 1 на задней панели | |
| USB 2.0 Hi-speed Device | 1 на задней панели (совместимость с USBTMC) | |
| LAN | 1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C) | |
| GPIB | адаптер USB-GPIB (опция) | |
| WEB интерфейс | поддержка VNC Web | |
| HDMI видеовыход | 1 на задней панели (HDMI 1.4b, A plug) | |
| Выход компенсации пробника | Частота | меандр 1 кГц |
| Амплитуда | 3 Вп-п | |
| Питание | ||
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц | |
| Потребляемая мощность | <250 Вт | |
| Предохранитель | 3,15 A, T тип, 250 В | |
| Массо-габаритные параметры | ||
| Габаритные размеры (Ш*В*Г) | 410 мм × 224 мм × 135 мм (Ш*В*Г) | |
| Вес | 4,0 кг без упаковки 9,2 кг с упаковкой | |
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 1000 |
| Частота дискретизации, Гвыб/сек: | 10 |
| Max длина записи, млн. точек: | 500000000 |
| Внесен в Госреестр РФ: | № 82665-21 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | MSO8104 |
| Производитель: | RIGOL |
| Госреестр: | Да |
