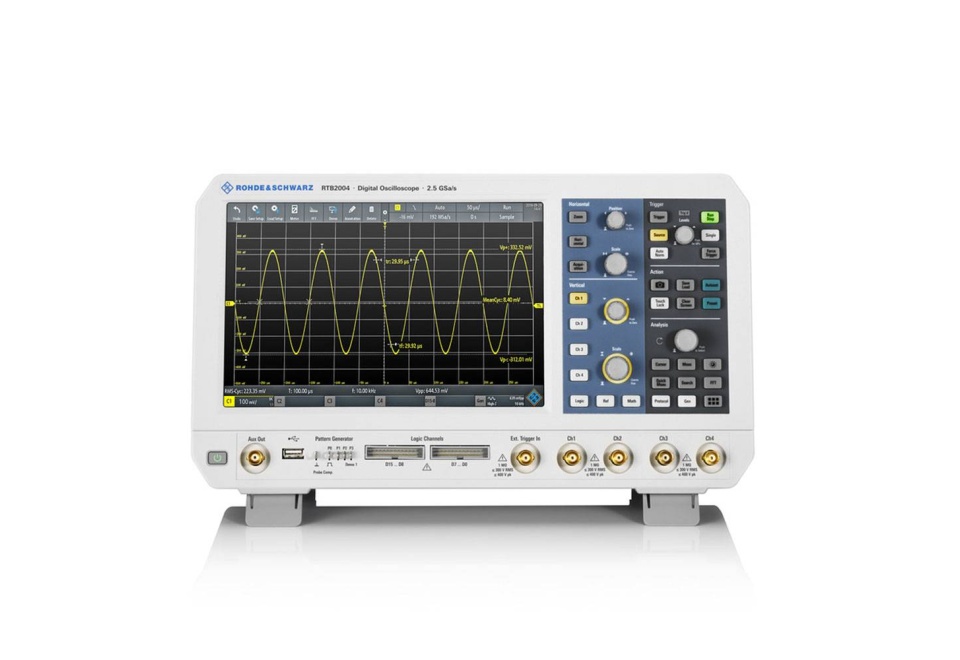

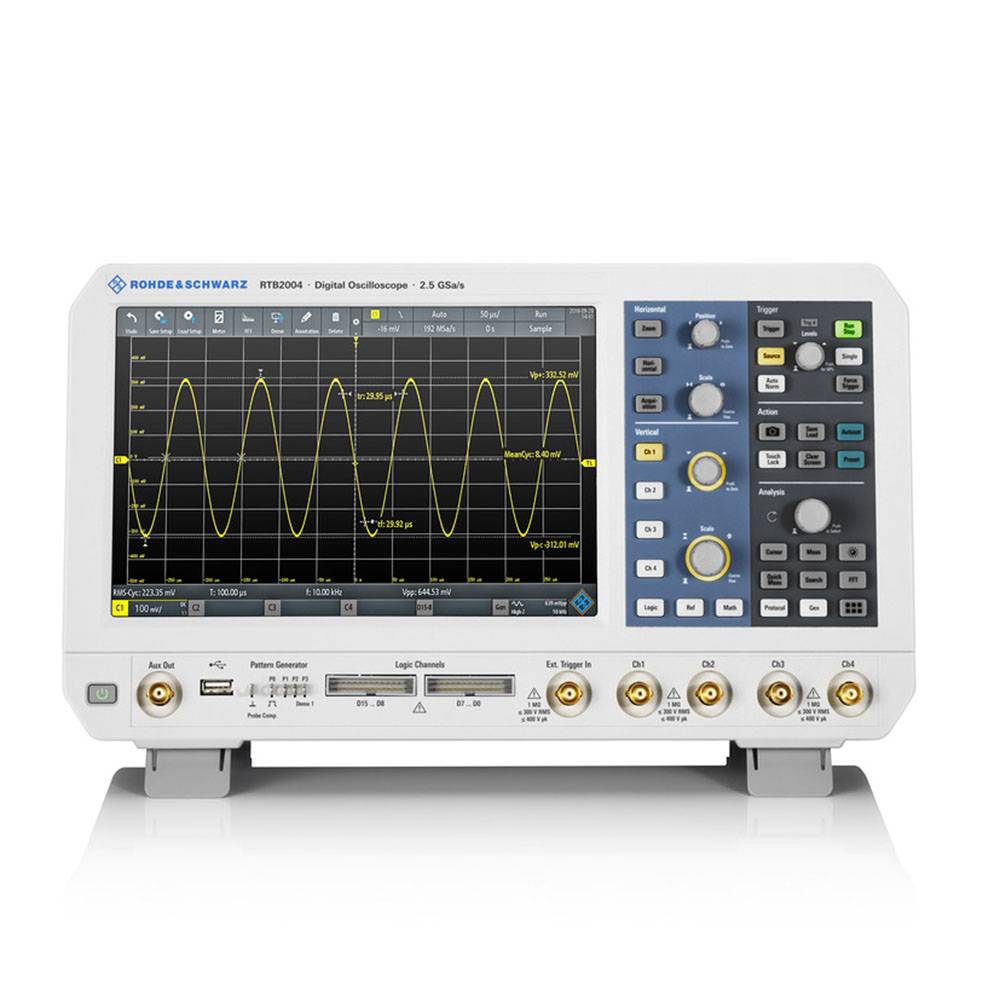

Осциллограф цифровой Rohde & Schwarz RTB2004
Осциллограф цифровой Rohde & Schwarz RTB2004
432229
RUB
Описание
Цифровой осциллограф Rohde & Schwarz RTB2004 представляет собой высокоточный прибор с четырьмя каналами, крупноформатным сенсорным дисплеем и 10-разрядным аналого-цифровым преобразователем (АЦП).
Основные характеристики:
- Четыре канала обеспечивают возможность одновременного наблюдения за сигналами в различных точках сложной электронной системы.
- Режим MSO с шестнадцатью дополнительными цифровыми входами позволяет тестировать комбинированные и цифровые системы.
- 10-разрядный АЦП гарантирует точное отображение сигналов сложной формы.
- WXGA дисплей (1280x800 пикселей) обеспечивает детальное отображение результатов измерений.
Удобство использования:
- Сенсорное управление с использованием стандартных жестов, аналогичных смартфонам.
Встроенные функции:
- Цифровой вольтметр, частотомер и генератор сигналов позволяют проводить измерения и тестирование систем без дополнительного оборудования.
- Кнопки прямого доступа к основным функциям (документирование, снимок экрана, автонастройка, фиксация результатов).
- Гибкие настройки и доступ к функциям через сенсорный экран.
Функции обучения:
- Режим обучения с парольной защитой отключает автонастройку и другие автоматизированные функции.
- Экранные комментарии упрощают составление отчётов об измерениях.
Интеграция:
- Встроенный веб-сервер транслирует изображение с экрана осциллографа на все компьютеры в сети, что удобно для демонстраций и обучения.
- Функция дистанционного управления позволяет интегрировать осциллограф в автоматизированные измерительные системы и лабораторные установки.
Технические характеристики
| Параметр | Значения |
|---|---|
| Входные каналы | 4 осциллографических |
| 16 логических (опция RTB-B1) | |
| Полосы пропускания для аналоговых каналов | 70 МГц RTB2002 |
| 100 МГц RTB2002-B221 | |
| 200 МГц RTB2002-B222 | |
| 300 МГц RTB2002-B223 | |
| Максимальная входная частота для логических каналов | 300 МГц |
| Время нарастания переходной характеристики (расчетное) | <5 нс стандартно |
| <3,5 нс с опцией RTB-B221 | |
| <1,75 нс с опцией RTB-B222 | |
| <1,15 нс с опцией RTB-B223 | |
| Диапазон значений коэффициента отклонения по вертикали | от 1 мВ/дел до 5 В/дел |
| Импеданс | аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ |
| логические каналы 10 кΩ+/-2%, ~4 пФ | |
| Максимальное входное напряжение | аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК) |
| логические каналы: +/- 40 В (ПИК) | |
| Система горизонтального отклонения | |
| Диапазон временной развертки | от 1 нс/дел до 500 с/дел |
| Погрешность временной развертки | 2,5x10-6 |
| Система сбора данных | |
| Частота дискретизации | 1,25 ГВыб/с |
| аналоговые каналы | 2,5 ГВыб/с с чередованием |
| Частота дискретизации | 1,25 ГВыб/с |
| логические каналы | |
| Глубина памяти | 10 млн. точек |
| 20 млн. точек с чередованием | |
| 160 млн. точек сегментированной памяти (c опц. R&S®RTB-K15) | |
| Вертикальное разрешение | 10 бит (16 бит в режиме high-resolution) |
| Скорость обновления | до 50’000 осциллограмм/с |
| Система синхронизации | |
| Источники синхронизации | входы аналоговых каналов, |
| входы логических каналов (опционально) | |
| Режимы запуска | автоматический, ждущий, однократный |
| Виды запуска | Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line |
| Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN | |
| Анализ осциллограмм | |
| Автоматические измерения | до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность |
| Курсорные измерения | Амплитудные и временные |
| Математическая обработка | сложение, вычитание, умножение, деление, БПФ |
| Тестирование по маске | тестирование по критерию годен/не годен; |
| Дополнительные возможности | |
| Генератор сигналов произвольной формы (R&S RTB-B6) | Разрешение 14 бит, дискретизация 250 млн.выборок/с |
| Синус: 0.1 Гц – 25 МГц | |
| Импульс/прямоугольный: 0.1 Гц – 10 МГц | |
| пилообразный/треугольный: 0.1 Гц – 1 МГц | |
| Шум: макс. 25 МГц | |
| Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек | |
| Генератор тстовых последовательностей | 4 бит |
| I2C, SPI, UART and CAN/LIN | |
| Цифровой вольтметр (DVM) | Источник: аналоговые каналы; |
| Разрешение: 3 разряда; | |
| Измерение напряжения: DC, , AC+DCскз и ACскз | |
| Частотомер | Измерения: частота, период |
| Разрешение: 6 разрядов; | |
| Дисплей | |
| Тип | Емкостной цветной сенсорный, диагональю 10.1 дюймов |
| Разрешение | 1280х800 пикселей (WXGA) |
| Общие характеристики | |
| Интерфейсы | USB host, USB device, LAN |
| Габаритные размеры (Ш×В×Г), мм | 390×220×152 |
| Масса | 2,5 кг |
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 70 |
| Частота дискретизации, Гвыб/сек: | 2.5 |
| Max длина записи, млн. точек: | 20000000 |
| Внесен в Госреестр РФ: | № 68021-17 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | RTB2004 |
| Производитель: | Rohde&Schwarz |
| Госреестр: | Да |
