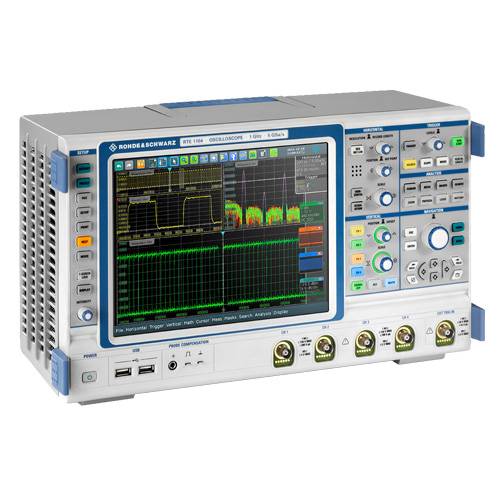

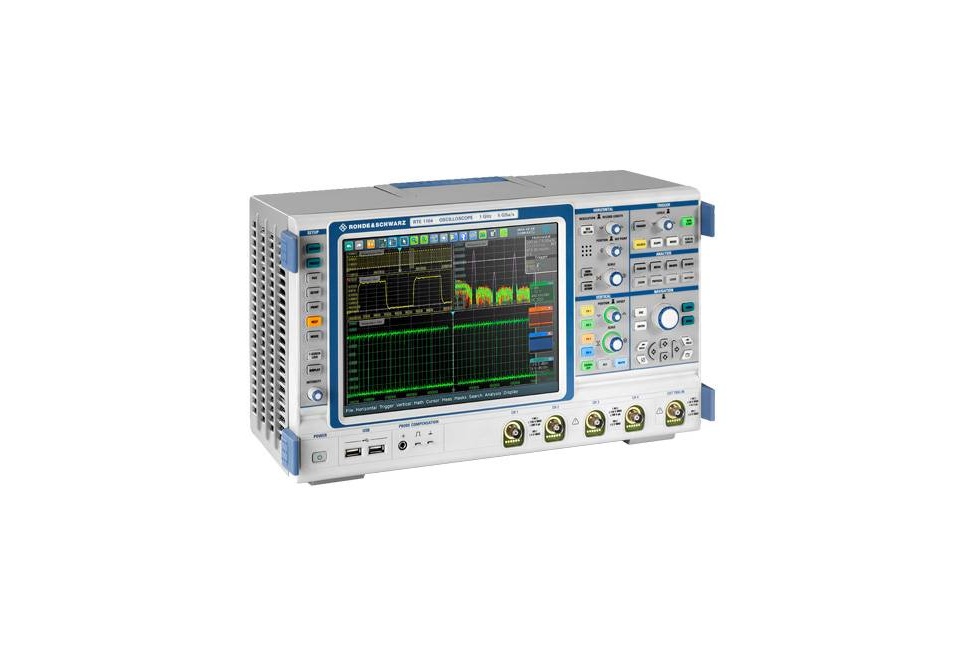

Осциллограф цифровой Rohde & Schwarz RTE1024
Осциллограф цифровой Rohde & Schwarz RTE1024
0
RUB
Описание
Цифровые осциллографы R&S®RTE являются оптимальным инструментом для проведения углубленной отладки и анализа сигналов в лабораторных условиях. Их функциональность также распространяется на специализированные области, такие как анализ мощности и электромагнитной совместимости (ЭМС). Возможность смешанного анализа сигналов (MSO) и опции анализа протоколов последовательной передачи данных превращают осциллографы R&S®RTE в эффективный инструмент для тестирования аппаратных компонентов различных устройств.
Технические характеристики
| Параметр | Значения | |||||
|---|---|---|---|---|---|---|
| Система вертикального отклонения | ||||||
| Количество каналов | 4 | |||||
| Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω | 200 МГц | |||||
| Время нарастания переходной характеристики (Расчетное) | < 1,75 нс | |||||
| Входной импеданс | 50 Ω+/- 1.5 % 1 MΩ+/- 1 % , 17 пФ+/- 1 пФ (Расчетное) |
|||||
| Чувствительность | на 50 Ω: от 500 мкВ/дел до 1 В/дел на 1 МΩ: от 500 мкВ/дел до 10 В/дел |
|||||
| Разрешение АЦП (ENOB) | При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительно полосы пропускания: > 7 бит (Расчетное) | |||||
| Максимальное входное напряжение | на 50 Ω: 5 В (СКЗ), макс. 30 В (пик) на 1 М Ω: 150 В (СКЗ), макс. 200 В (пик) |
|||||
| Система горизонтального отклонения | ||||||
| Диапазон временной развертки | от 50 пс/дел до 50 с/дел | |||||
| Погрешность временной развертки | +/- 5·10-6 | |||||
| Задержка между каналами | < 200 пс | |||||
| Система сбора данных | ||||||
| Частота дискретизации (в режиме реального времени) | максимально 5 Гвыб/с на каждом канале | |||||
| Скорость сбора данных (в режиме реального времени) | > 1 млн. осциллограмм/с | |||||
| Глубина памяти (все каналы/на одном канале), млн. точек | ||||||
| Стандартно | 10/40 | |||||
| c опцией RTE-B101 | 20/80 | |||||
| c опцией RTE-B102 | 50/200 | |||||
| Режимы сбора данных | Комбинирование режимов с повышением разрешения (интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчётный, пиковое детектирование, высокое разрешение и среднеквадратичный) | |||||
| Арифметические операции | Выключены, огибающая, усреднение | |||||
| Система синхронизации | ||||||
| Режимы синхронизации | По импульсу, по глитчу, по длительности, рант,по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео Опционально:I2C/SPI, UART/RS-232/422/485, LIN/CAN, CAN-FD, FlexRay, I2S, MIL-STD-1553, ARINC 429, Manchester, NRZ, MDIO, USB 1.0/1.1/2.0/HSIC |
|||||
| Чувствительность (задание гистерезиса системы запуска) | Устанавливается автоматически или вручнуюот от 0В дел до 5 дел * вх. чувствительность | |||||
| Операции с осциллограммами | ||||||
| Алгебраические категории | Математические, логические операции, сравнение, частотная область, цифровые фильтры | |||||
| Операции, оптимизированные на аппаратном уровне | +, -, *, 1/x, |x|, производная, log10, ln,log2, масштабирование,FIR, FFT | |||||
| Функции анализа и измерений | ||||||
| Функции анализа с аппаратным ускорением | Спектр, гистограмма, испытания на соответствие маске, курсор | |||||
| Функции измерения с аппаратным ускорением | Амплитудные измерения, временные измерения | |||||
| Общие характеристики | ||||||
| Дисплей | Диагональ 10,4" LC TFT цветной сенсорный экран, разрешение 1024х768 | |||||
| Интерфейсы | USB (2 портатип- A, версия 2.0), USB (2 портатип- A, версия 3.0), LAN, DVI-D для внешнего монитора, GPIB (Опционально) | |||||
| Габаритные размеры (Ш-В-Г), мм | 427 × 249 × 204 | |||||
| Масса (номинально, без опций) | 8,6 кг | |||||
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 200 |
| Частота дискретизации, Гвыб/сек: | 5 |
| Max длина записи, млн. точек: | 10000000 |
| Внесен в Госреестр РФ: | № 57972-20 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | RTE1024 |
| Производитель: | Rohde&Schwarz |
| Госреестр: | Да |
