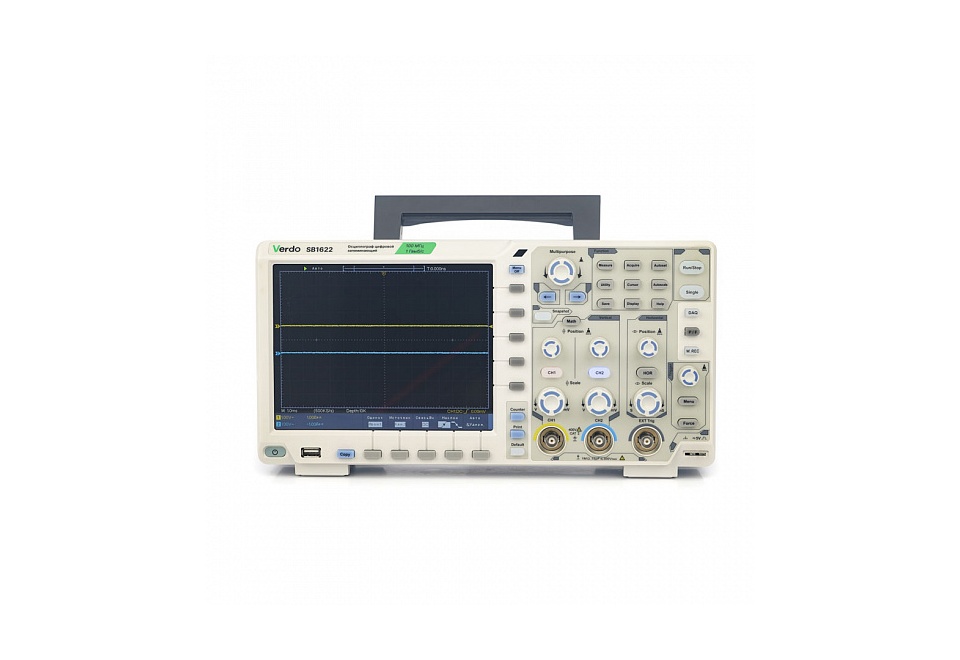

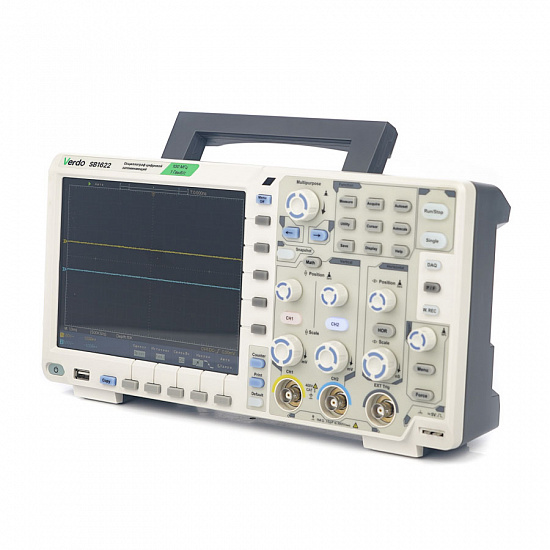

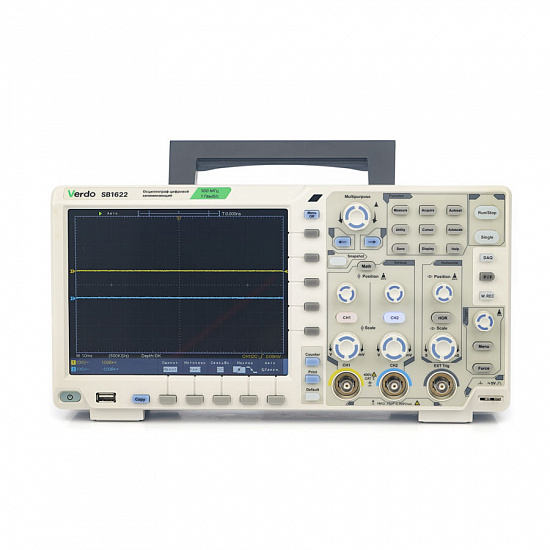

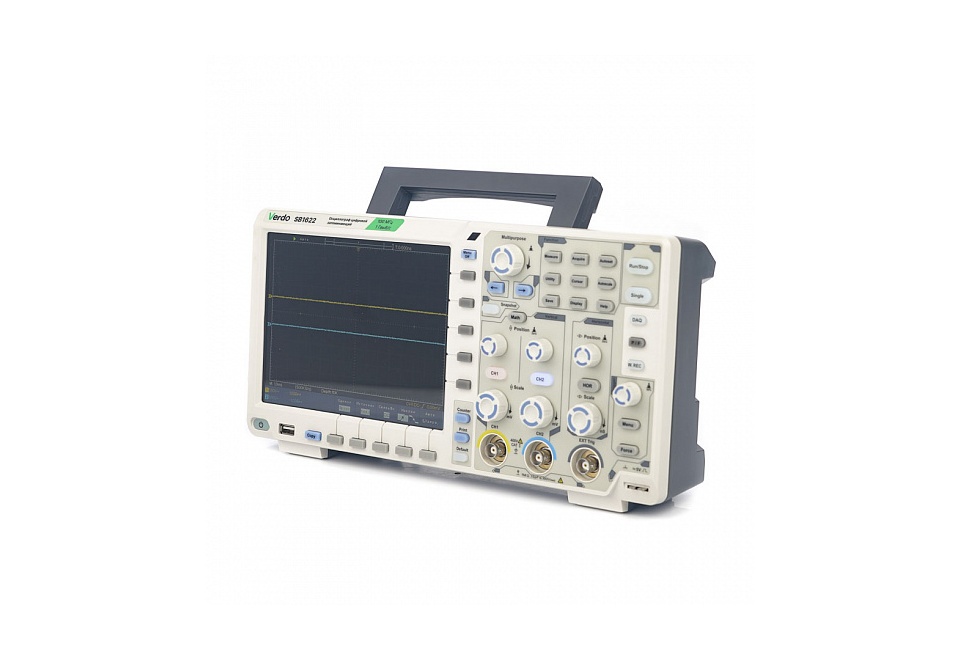

Осциллограф цифровой VERDO SB1622
Осциллограф цифровой VERDO SB1622
46330
RUB
Описание
Цифровой осциллограф VERDO SB1622 представляет собой высокотехнологичный прибор для профессионального анализа электрических сигналов.
Ключевые характеристики:
- Высокая скорость и точность: Двухканальный осциллограф с полосой пропускания 300 МГц и глубиной записи до 40 миллионов точек на канал обеспечивает детальное исследование сигналов с высокой скоростью захвата (до 75000 осциллограмм в секунду).
- Интуитивно понятный интерфейс: 8-дюймовый цветной TFT-дисплей с разрешением 800×600 пикселей и поддержкой 65536 цветов гарантирует детальное отображение сигналов. Гибкая настройка вертикальной (от 1 мВ/дел до 10 В/дел) и горизонтальной (от 2 нс/дел до 1000 с/дел) разверток позволяет эффективно анализировать сигналы различных амплитуд и длительностей.
- Расширенные возможности запуска и триггерирования: VERDO SB1622 поддерживает широкий спектр режимов триггеров, включая Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge и Logic. Дополнительные режимы запуска по протоколам последовательных шин I2C, SPI, RS232 и CAN облегчают поиск событий в потоке данных и отладку встроенных систем.
Анализ сигналов:
- Математическая обработка: Встроенные математические функции (+, -, *, /), а также специализированные преобразования (FFT, FFTrms, интегрирование, дифференцирование, извлечение квадратного корня) и пользовательские функции расширяют возможности анализа.
- Цифровые фильтры: НЧ, ВЧ, полосовой и режективный с настраиваемыми частотами среза позволяют выделять полезные компоненты сигнала и подавлять помехи.
Спектрльный анализ:
- Быстрое преобразование Фурье (FFT) на выборке 8192 точек во временной области с возможностью выбора типа окна и единиц измерения (вольты или децибелы).
- Автоматическая настройка маркера на пик спектральной характеристики отображает амплитуду и частоту доминирующих компонентов.
Измерения:
- 39 типов автоматических измерений с выводом статистики и возможностью стробирования по экрану или между курсорами.
- Встроенный 6-разрядный частотомер работает в диапазоне от 2 Гц до максимальной полосы пропускания канала.
- Курсоры привязываются к осциллограмме или экрану, позволяя проводить точные измерения временных интервалов, амплитудных параметров и фазовых соотношений между сигналами различных каналов.
Высокоточный 12/14-битный АЦП:
- Модели VERDO SB1600 оснащены аппаратным АЦП с повышенным разрешением по вертикали (12 или 14 бит), что обеспечивает точность в 16-64 раза выше, чем стандартные 8-битные преобразователи.
- Функция лупы позволяет наблюдать низкоуровневые сигналы с чувствительностью до 31,25 мкВ/дел.
VERDO SB1622 - это мощный инструмент для профессионального анализа электрических сигналов, позволяющий проводить детальные измерения и выполнять математическую обработку данных с высокой точностью.
Технические характеристики
| Количество каналов | 2 |
| Тип прибора | Настольный |
| Полоса пропускания, МГц | 100 |
| Максимальная длина записи | 40 M |
| Максимальная частота захвата, осц/с | 70000 |
| Частота дискретизации, Гвыб/сек | 1 |
| Вертикальная развертка | 1 мВ/дел - 10 В/дел |
| Горизонтальная развертка | 2 нс/дел - 1000с/дел |
| Точность временной развертки, ppm | ±2,5 |
| Вертикальное разрешение (A/D), бит | 8 |
| Режимы входа | DC, AC, Земля |
| Частотомер | 6 разрядов, от 2 Гц до макс. полосы пропускания |
| Математические функции | +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательская функция, цифровой фильтр (НЧ, ВЧ, полосовой, режективный) |

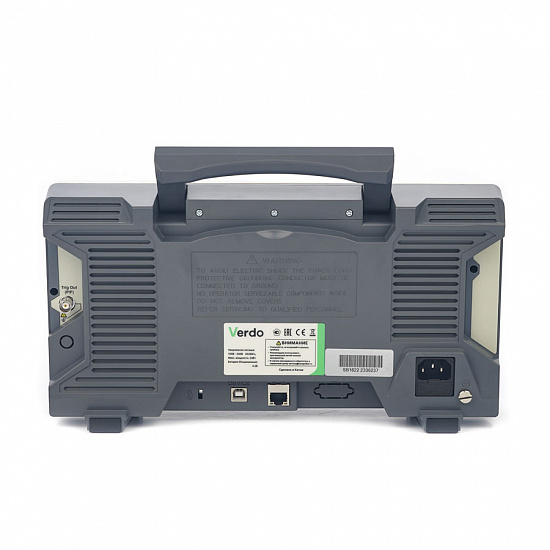

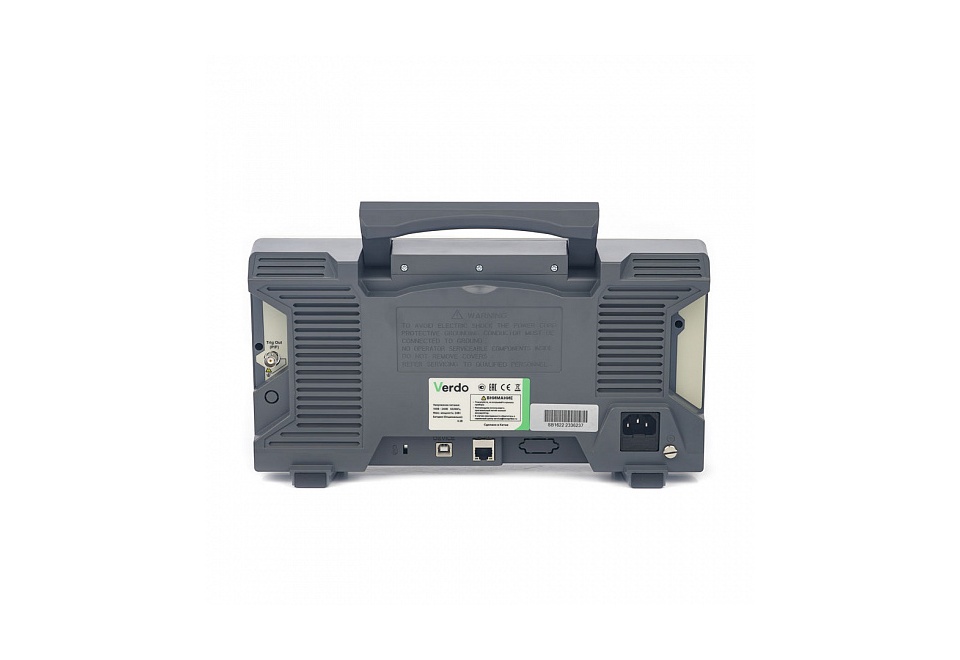

| Интерфейс | USB-хост, USB-устройство; Trig Out (Pass/Fail); Порт LAN, VGA (опция) |
| Дисплей | 8’’ цветной ЖК-дисплей, 800 × 600, 65536 цветов, TFT экран |
| Страна производитель | Китай |
| Габаритные размеры, мм | 340х177х90 |
| Вес нетто, кг | 2.6 |
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 100 |
| Частота дискретизации, Гвыб/сек: | 1 |
| Max длина записи, млн. точек: | 40000000 |
| Внесен в Госреестр РФ: | № 89394-23 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 18 месяцев |
| Модель: | SB1622 |
| Производитель: | VERDO |
| Госреестр: | Да |
