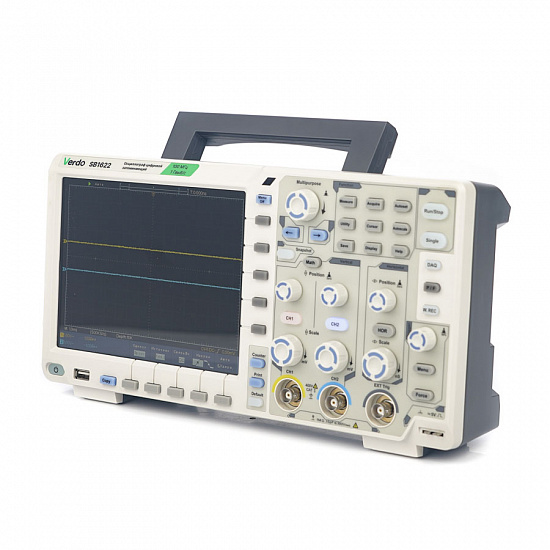

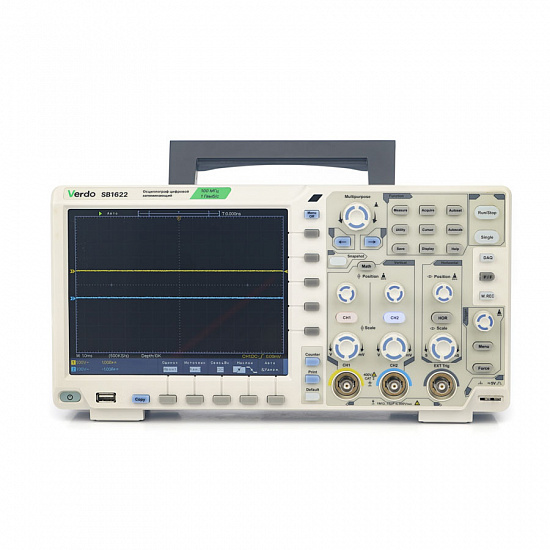

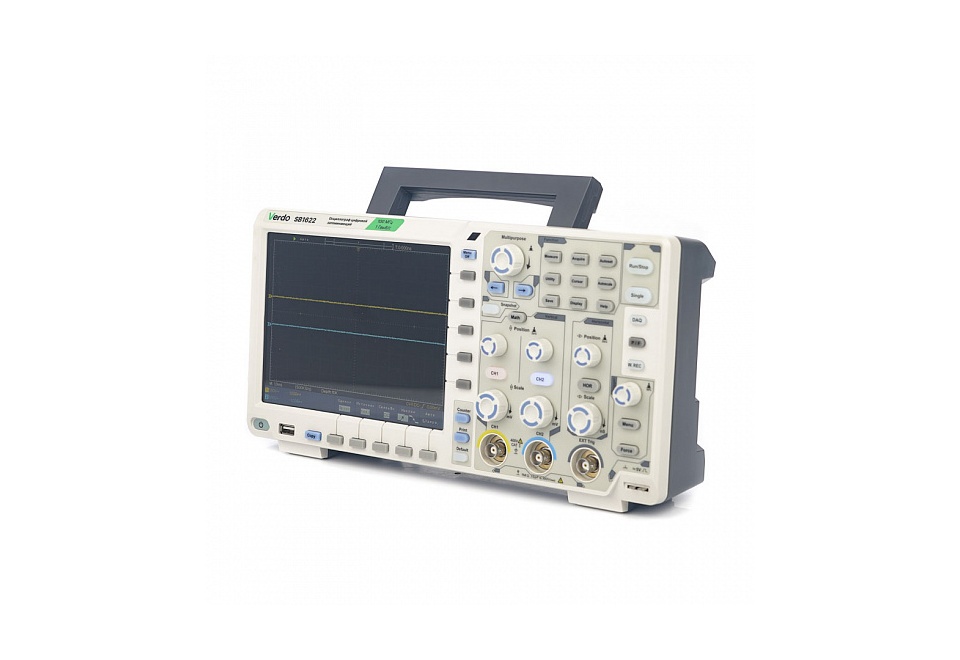

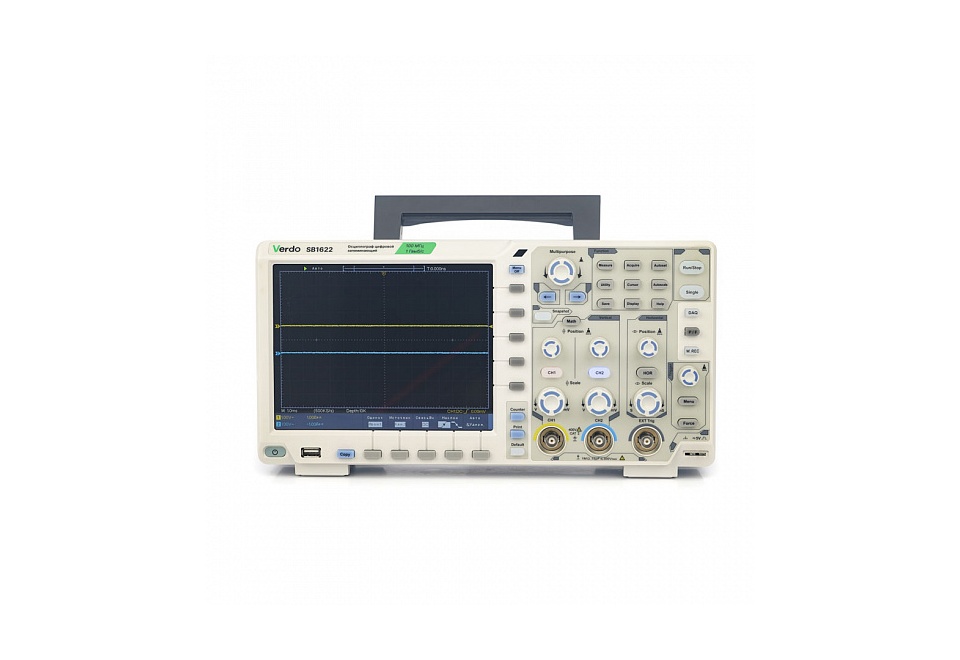

Осциллограф цифровой VERDO SB1624
Осциллограф цифровой VERDO SB1624
56744
RUB
Описание
Цифровой осциллограф VERDO SB1624: Высокоточный инструмент для анализа электрических сигналов.
Цифровой осциллограф VERDO SB1624 представляет собой профессиональное измерительное устройство, предназначенное для детального анализа электрических сигналов с частотой до 200 МГц. Прибор сочетает в себе передовые технологии захвата данных и расширенный функционал, что делает его идеальным решением как для лабораторных исследований, так и для полевых измерений.
Ключевые характеристики:
- Двухканальная архитектура: обеспечивает одновременное измерение двух сигналов с полосой пропускания 200 МГц и максимальной частотой дискретизации 1 Гвыб/с, гарантируя высокую точность регистрации быстропротекающих процессов.
- Глубина памяти: 40 миллионов точек на канал позволяют захватывать протяженные участки сигналов с детальным разрешением.
- Скорость обновления осциллограмм: до 75000 кадров в секунду, что критически важно для обнаружения редких аномалий и переходных процессов.
- Вертикальная и горизонтальная развертка: перестраивается в широком диапазоне (от 1 мВ/дел до 10 В/дел и от 2 нс/дел до 1000 с/дел), обеспечивая гибкость при работе с сигналами различной амплитуды и длительности.
- Точность временной развертки: ±2,5 ppm, что соответствует самым строгим метрологическим стандартам.
Система запуска и триггеров:
- Оснащен профессиональным набором режимов запуска, основанных на двухуровневых компараторах: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic.
- Опциональная функция декодирования: последовательных шин I2C, SPI, RS232 и CAN позволяет осуществлять запуск по конкретным элементам протокола (адреса, данные, ошибки), что незаменимо при отладке встроенных систем.
Математическая обработка данных:
- Встроенный математический процессор выполняет операции сложения, вычитания, умножения и деления сигналов, а также интегрирование, дифференцирование и извлечение квадратного корня.
- Пользовательские функции позволяют создавать сложные формулы обработки с использованием числовых коэффициентов.
Цифровые фильтры:
- Включают ФНЧ, ФВЧ, полосовой и режекторный типы с регулируемыми частотами среза для подавления помех.
- Функция БПФ на базе 8192 точек обеспечивает спектральный анализ с выбором из шести оконных функций для оптимизации разрешения и точности амплитудных измерений.
Измерительные возможности:
- Система автоматических измерений охватывает 39 типов параметров сигналов со статистической обработкой результатов и возможностью стробирования по экрану или между курсорами.
- Встроенный 6-разрядный частотомер работает в диапазоне от 2 Гц до максимальной полосы пропускания канала.
Функция тестирования по маске:
- Режим Pass/Fail позволяет выполнять производственный контроль качества сигналов путем задания запретных областей на дисплее на основе эталонного образца с установленными допусками.
- Система подсчитывает количество проанализированных осциллограмм, неудовлетворительных результатов и может автоматически останавливать тест, подавать звуковой сигнал или формировать управляющий сигнал на разъеме P/F для электромеханической сортировки компонентов.
VERDO SB1624 - это надежный и многофункциональный инструмент, который позволит вам проводить детальный анализ электрических сигналов и выполнять высокоточные измерения.
Технические характеристики
| Количество каналов | 2 |
| Тип прибора | Настольный |
| Полоса пропускания, МГц | 200 |
| Максимальная длина записи | 40 M |
| Максимальная частота захвата, осц/с | 70000 |
| Частота дискретизации, Гвыб/сек | 1 |
| Вертикальная развертка | 1 мВ/дел - 10 В/дел |
| Горизонтальная развертка | 1 нс/дел - 1000с/дел |
| Точность временной развертки, ppm | ±2,5 |
| Вертикальное разрешение (A/D), бит | 8 |
| Режимы входа | DC, AC, Земля |
| Частотомер | 6 разрядов, от 2 Гц до макс. полосы пропускания |
| Математические функции | +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательская функция, цифровой фильтр (НЧ, ВЧ, полосовой, режективный) |

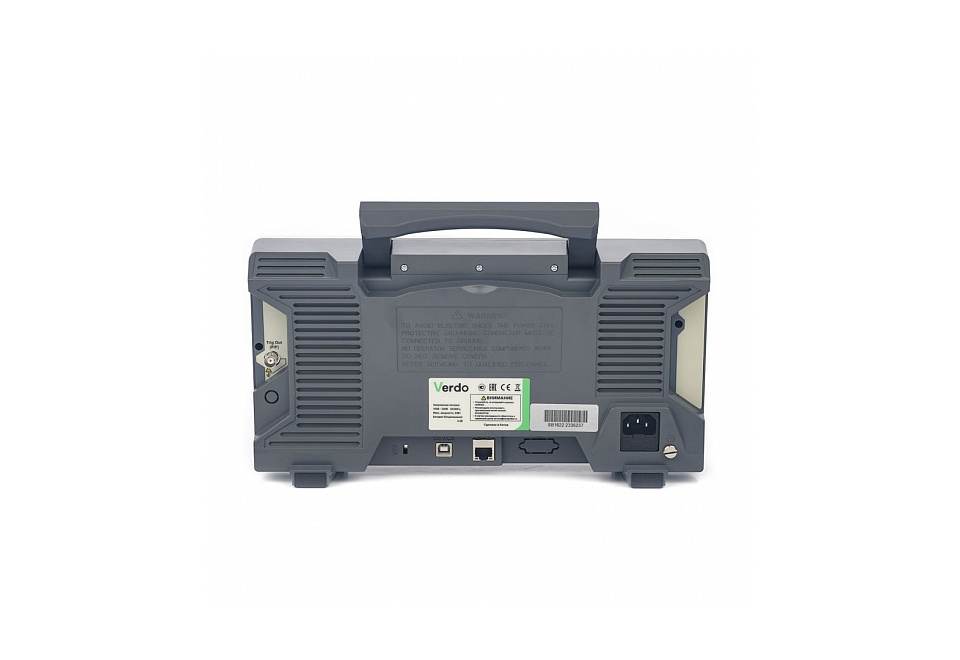

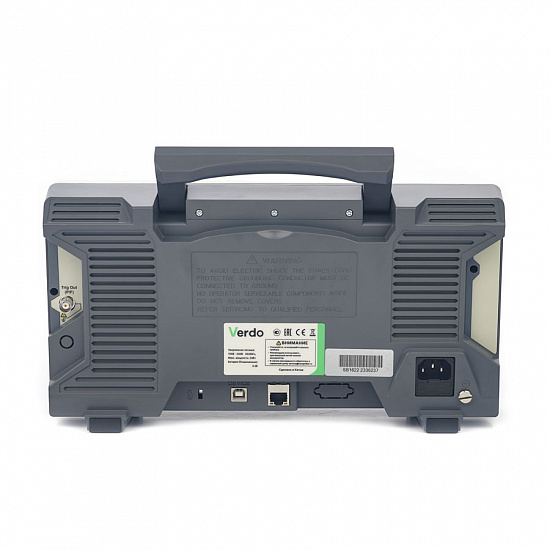

| Интерфейс | USB-хост, USB-устройство; Trig Out (Pass/Fail); Порт LAN |
| Дисплей | 8’’ цветной ЖК-дисплей, 800 × 600, 65536 цветов, TFT экран |
| Страна производитель | Китай |
| Габаритные размеры, мм | 340х177х90 |
| Вес нетто, кг | 2.6 |
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 200 |
| Частота дискретизации, Гвыб/сек: | 1 |
| Max длина записи, млн. точек: | 40000000 |
| Внесен в Госреестр РФ: | № 89394-23 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 18 месяцев |
| Модель: | SB1624 |
| Производитель: | VERDO |
| Госреестр: | Да |
