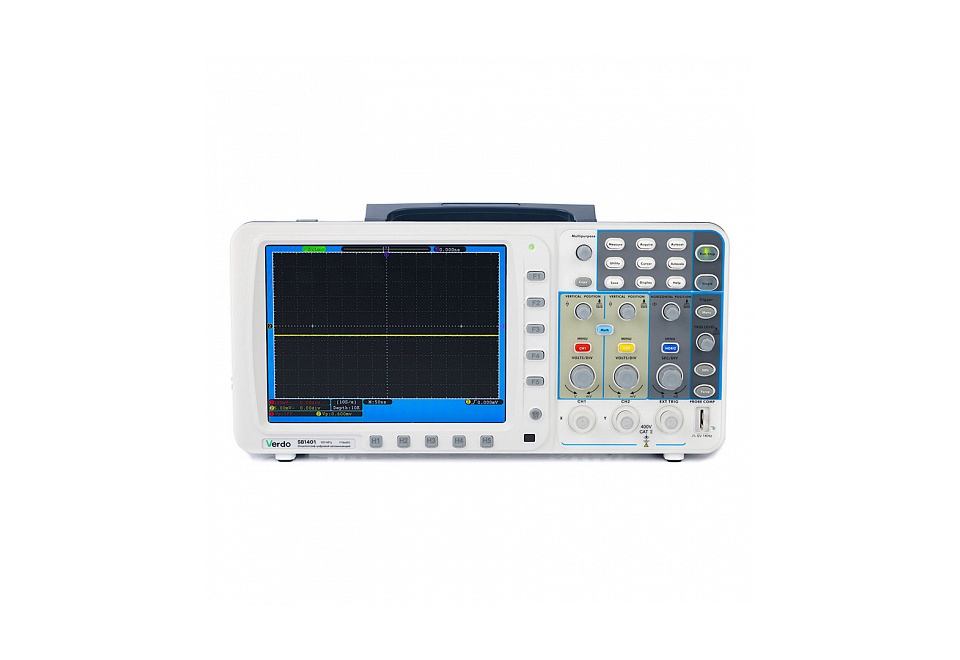

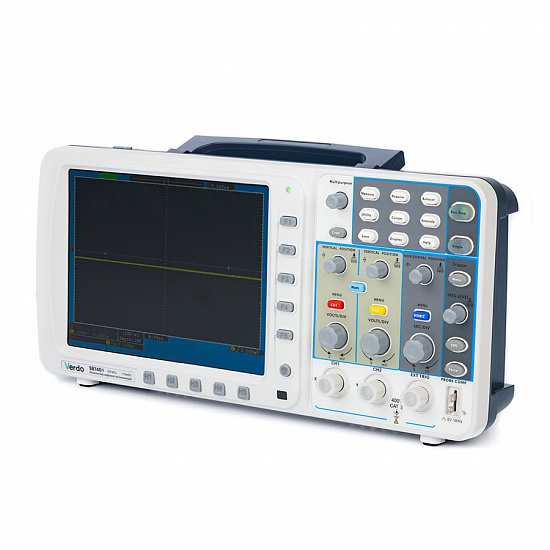

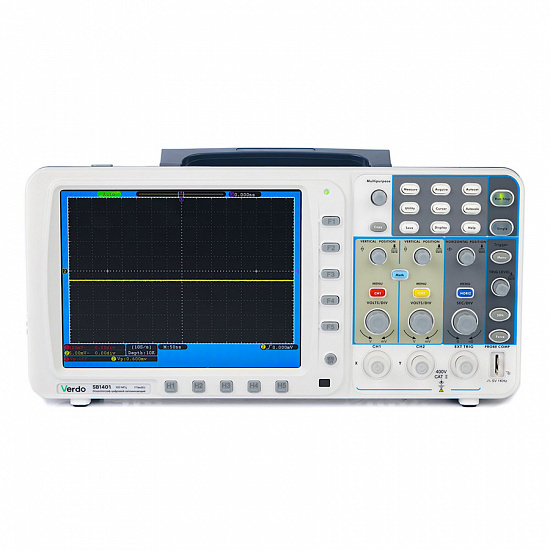

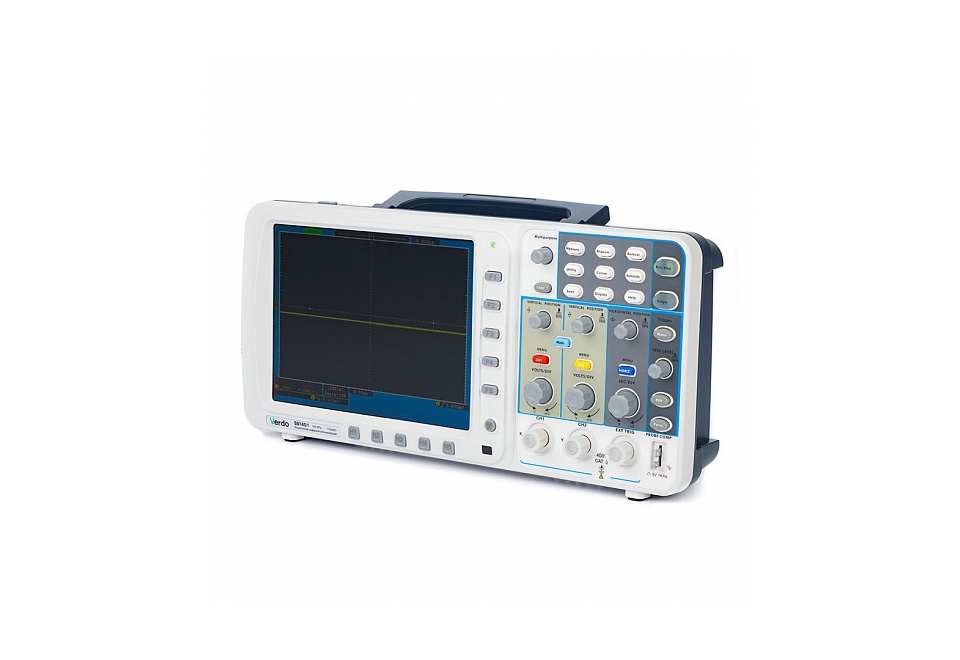

Осциллограф цифровой запоминающий VERDO SB1401

VERDO SB1400: Доступные цифровые осциллографы

VERDO SB1400 представляет собой линейку доступных двухканальных цифровых осциллографов, способных записывать до 10 миллионов точек. Эти приборы отличаются компактным корпусом толщиной всего 7 см, ярким цветным дисплеем с диагональю 20 см и разрешением 800×600 точек, возможностью автономного питания от батарей, а также наличием VGA-выхода для вывода изображения на внешний монитор или экран.

Основные технические характеристики:

• Два канала плюс вход для внешней синхронизации;
• Полоса пропускания: 100 МГц, 200 МГц, 300 МГц;
• 24 вида автоматических измерений;
• Пять типов триггеров (запуска): по фронту, по импульсу, по наклону, видео, поочередный;
• Встроенный 6-разрядный частотомер.

Возможности и преимущества:

• Математические операции: сложение, вычитание, умножение, деление, БПФ (быстрое преобразование Фурье), цифровые фильтры (фильтр верхних частот, фильтр нижних частот, полосовой фильтр, режекторный фильтр с настраиваемой частотой среза);
• Сохранение осциллограмм и настроек во внутренней памяти и на USB-устройство;
• Функция усреднения (от 4 до 128) и детектирования пиков;
• Автоматический покадровый регистратор: 1000 кадров;
• Встроенный модуль Pass/Fail для тестирования в пределах допуска ("годен/негоден");
• Режим X-Y;
• Выход синхронизации.

Интерфейсы:

• USB-хост для сохранения данных на внешние носители USB;

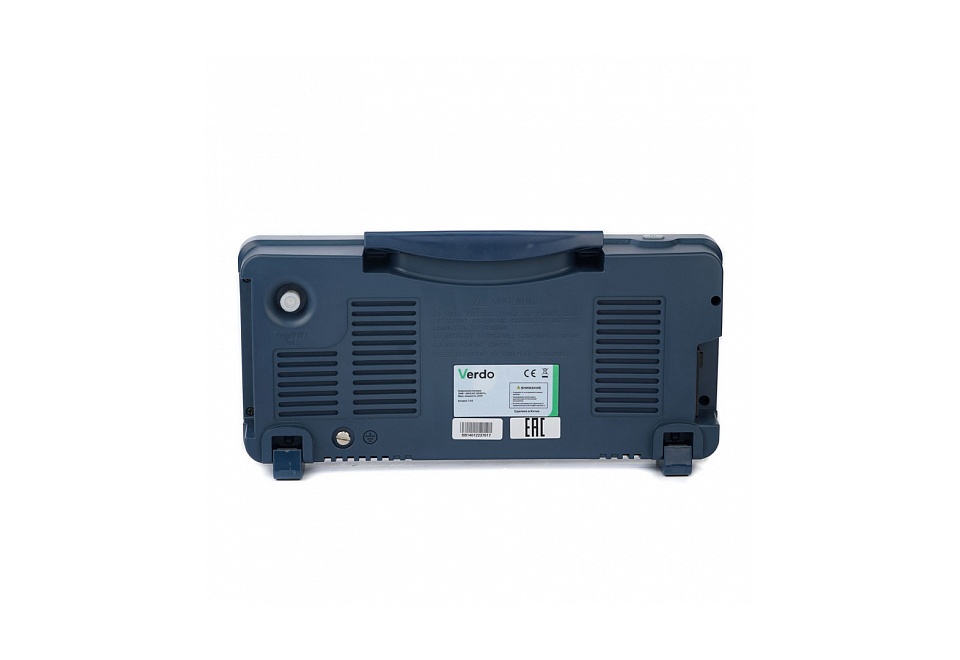

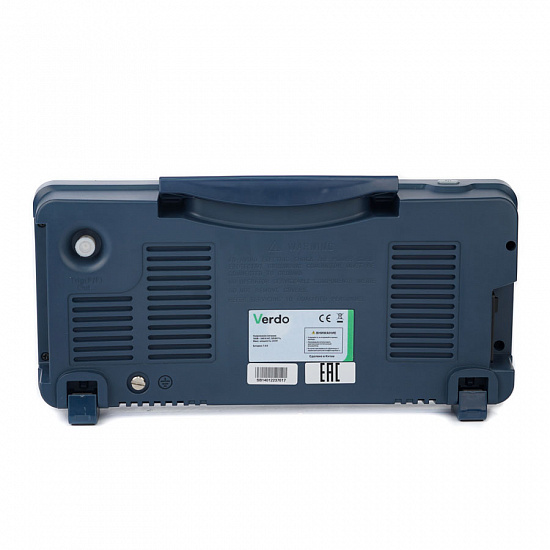

• Порт USB-Device на задней панели для подключения к ПК;
• Trig Out - коммутируемый разъем, обеспечивающий выход запуска развертки для синхронизации других устройств в измерительной системе;
• Разъем «Pass/Fail» - коммутируемый разъем, выдающий импульс в результате работы режима тестирования на соответствие допускам;
• Порт LAN для сетевого подключения прибора к ПК;
• VGA (опция) – для подключения к внешнему монитору или проектору.

Технические характеристики
