Термокаталитический сенсор метана работает на основе принципа окисления горючего газа (метана, пропана, бутана и пр.) с использованием каталитически активного материала. Данный процесс позволяет осуществлять измерение концентрации метана в исследуемом образце воздуха посредством преобразования ее в электрический сигнал.

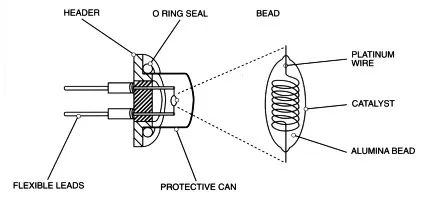

Через мембрану горючий газ поступает на два миниатюрных чувствительных элемента, представляющих собой керамические шарики (пеллисторы). Внутри каждого пеллистора расположена платиновая нить, нагретая электрическим током до температуры около 450°C.
Один из чувствительных элементов (активный пеллистор) имеет черную поверхность, покрытую катализатором, который окисляет измеряемый газ. В результате окисления температура активного пеллистора повышается. Это повышение температуры можно определить по изменению сопротивления платиновой нити внутри пеллистора.
Значение сопротивления активного пеллистора сравнивается с сопротивлением пассивного чувствительного элемента (без катализатора). В диапазоне концентраций горючего газа от 0 до 100% нижнего предела взрываемости (НПВ) соотношение этих сопротивлений будет прямо пропорционально содержанию исследуемого газа в контролируемой среде.
