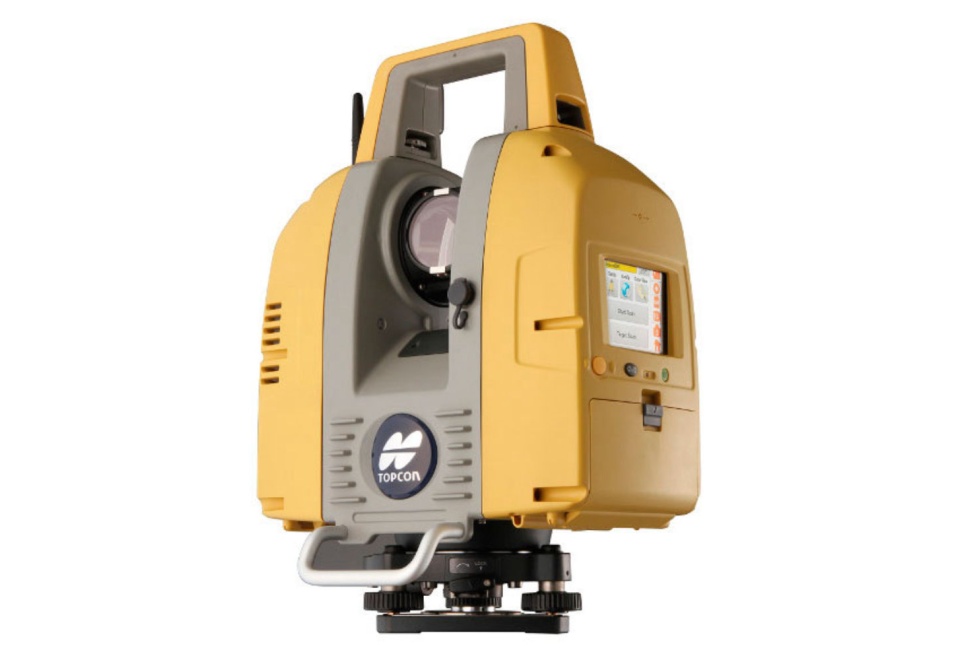

Наземный лазерный сканер Topcon GLS-2000

Сканер GLS-2000 является новейшей моделью в линейке наземных лазерных сканеров Topcon. В нем нашли свое применение как хорошо зарекомендовавшие себя ранее, так и совершенно новые технологические решения.

К отличительным особенностям сканера GLS-2000 можно отнести процедуру его установки и ориентирования на точке стояния, наличие двух встроенных фотокамер, возможность выбора типа лазера для выполнения измерений, систему питания сканера, систему хранения данных, большой сенсорный экран, баланс характеристик сканера.

Сканер GLS-2000. Процедура ориентирования.Процедура установки инструмента на точке и его ориентирования еще больше похожа на работу с традиционным электронным тахеометром. Это значительно упрощает работу с прибором, повышает удобство его использования, облегчает освоение инструмента. Ориентирование сканера может выполняться как по специальной марке, так и по обычной стеклянной призме, как в случае электронных тахеометров. Марка или призма устанавливается на вехе или штативе на точке ориентирования, сканер выполняет предварительное сканирование заданной оператором небольшой области точки ориентирования, в результате которого происходит точное определение местоположения цели. Для завершения процедуры ориентирования следует ввести в сканер значения высоты инструмента и цели. Более того, сканер сам может измерять свою высоту над точкой стояния с помощью лазерного излучения.

Сканер имеет две встроенные фотокамеры, каждая с разрешением 5МП. Одна из камер имеет широкий угол обзора 170° и используется в качестве панорамной. Она расположена в корпусе сканера рядом с объективом. Вторая камера с углом обзора 8,9° встроена в объектив сканера, она применяется для более точного выбора области сканирования или точки ориентирования. Переключение между камерами осуществляется с помощью одной кнопки, позволяя выбрать оптимальный режим фотоизображения для управления прибором.

В сканере используется два источника лазерного излучения, имеющие сертификацию по классу 3R и классу 1М. Лазер класса 1 абсолютно безопасен для зрения человека и может использоваться в тех ситуациях, когда в зоне работы сканера находится много людей. Оператор может выбирать тип лазерного излучения в зависимости от условий измерений на объекте.

Результаты работы сканера сохраняются на съемную карту памяти формата SD. Сама карта памяти располагается в батарейном отсеке прибора и надежно защищена от воздействия неблагоприятных условий окружающей среды. Нужное количество карт памяти формата SD легко приобрести в любом магазине бытовой электроники, обеспечив возможность накопления любого объема результатов измерений.

На боковой панели прибора расположен большой сенсорный экран, под которым имеются три кнопки для управления работой прибора. Помимо этого на сенсорный экран выводятся дополнительные клавиши для выбора режимов и настройки параметров работы сканера. Эти сенсорные клавиши имеют достаточно большой размер для удобства их выбора (стилус использовать не обязательно). Экран позволяет посматривать фотоизображения с камер, выбирать режим сканирования, вводить исходные данные, управлять процессом работы сканера. Благодаря сенсорному экрану использования внешних устройств для управления сканером не требуется.

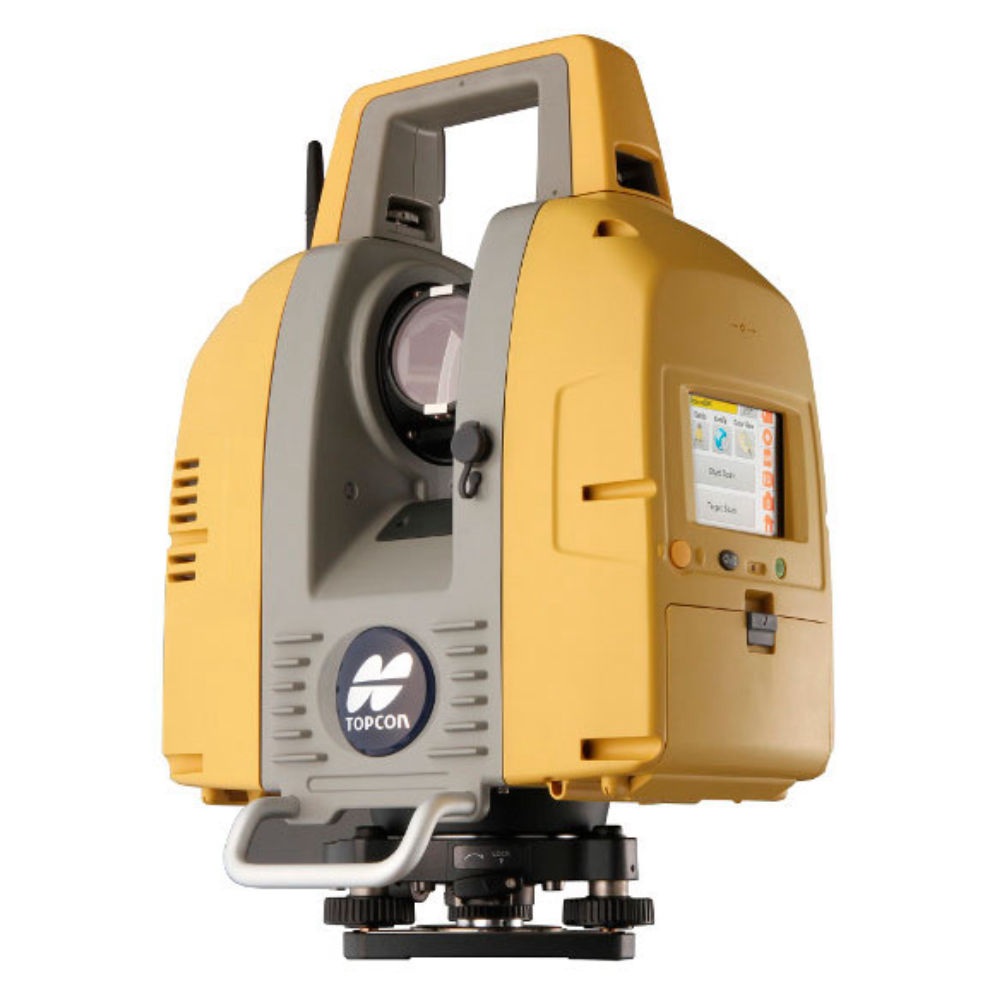

Сканер GLS-2000 Дальность действия сканера в 350 метров и обеспечиваемая при этом высокая точность и плотность измерений делают GLS-2000 поистине универсальным инструментом, как по областям применения, так и по спектру решаемых задач. Сканер может эффективно использоваться для обмера архитектурных сооружений (фасадов зданий, памятников архитектуры и т.п.), различных съемок на территории промышленных предприятий, для определений объемов выработки (склады сыпучих материалов, карьерные разработки и т.п.), для выполнения топографической съемки и других видов работ. Большое поле зрения сканера, с одной стороны, позволяет эффективно его использовать внутри помещений, а с другой стороны, значительно сократить число точек стояния при съемке крупных объектов на открытой местности. Весь процесс сканирования на точке стояния, включая создание панорамного фотоизображения, занимает порядка 3-4 минут (в зависимости от выбранных параметров измерений). Малый вес и компактные размеры прибора позволяют сократить состав необходимого полевого персонала, облегчают переноску прибора, установку и снятие его со штатива.
